Potenciometro de 7 pines en una vieja radio
Hola ace semanas que busco un pote de 7 pines para el volumen de una vieja radio, me dijeron que se puede reemplazar por uno de 6 pines, pero nunca me dijeron como.

Yo pretendo saber si alguien sabe como es la configuración de dichos pines, ya que me tiene desconcertado y no se como acer para volver a tener sonido. Y lo mas grave es que al pote original de 7 pines se le rompieron las escobillas asique no se como pueden aber estado conectadas entre si. Gracias a todos aquellos que puedan ayudarme. Espero haber sido claro.

21/05/2009 #2


Una foto, sería conveniente. Si no puedes, un dibujo tambien vale.

Me imagino que serán tres contactos del potenciometro propiamente dicho y cuatro de un doble interruptor. Las radios antiguas tenían el interruptor de encendido en el potenciometro de volumen.

También puede ser que tenga tres contactos del potenciometro más uno de toma intermedia, luego dos de interruptor y uno de toma de tierra.
21/05/2009 #3

Avatar de rash

Traviato dijo:
Una foto, sería conveniente. Si no puedes, un dibujo tambien vale.

Me imagino que serán tres contactos del potenciometro propiamente dicho y cuatro de un doble interruptor. Las radios antiguas tenían el interruptor de encendido en el potenciometro de volumen.

También puede ser que tenga tres contactos del potenciometro más uno de toma intermedia, luego dos de interruptor y uno de toma de tierra.
puede ser así... observa si algunos cablecillos que van al potenciomento van hacia la parte de la fuente de alimentación (entrada de corriente, transformador de alimentación, parte rectificadora....)

..lo de la toma de tierra al potenciometro creo que no va, si es que te refieres a la toma de tierra de la red electrica...

...saludos..

PD.- una foto vendría muy bien para poder ayudarte...
21/05/2009 #4

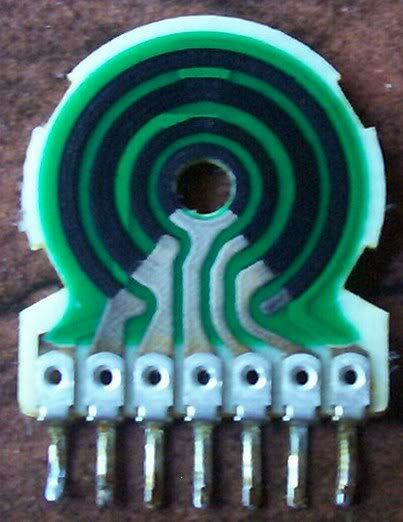

Ay subí la foto. lo que mas me desconcertó es la pata 1 y 7. Por lo que pude ver en las escobillas rotas, al reconstruirlas. Una de las escobillas vincula ala pista 1 y 2 ( de afuera a hacia adentro) y otra escobilla vincula la pista 3 con la 4.
21/05/2009 #5


Pensé que te referías a una radio de valvulas. Esto no tiene nada de antiguo.

Al igual que a ti, me desconcierta el circuito que comprende las patillas 1 y 7 ya que, al parecer está debajo de una capa aislante. ¿Tiene alguna conexión por el reverso?
Con un poco de imaginación se puede resolver el enigma.
La pata 2 y 4 son los cursores de un potenciometro estereo. La 3 es común a dos pistas que terminan en 5 y 6 que son las entradas de señal. Son las pistas normales de los potenciometros. Tienen un extremo común que va a masa. Eso lo podrás comprobar facilmente.
La 1 y 7, podría ser un plano de masa. Para blindar el potenciometro contra interferencias. En ese caso debería ir soldado junto con la patilla 3.

En la imagen te pongo el circuito equivalente.

Bueno, esto es, o puede ser así, de ahí a que lo encuentres como repuesto, ya es otra cosa

Saludos.
Imágenes Adjuntas
Tipo de Archivo: jpg pote2_104.jpg (39,9 KB (Kilobytes), 207 visitas)
21/05/2009 #6




Esto es lo que eh podido concluir:

La pata 1 y 7 están unidas en el medio de las pistas como se ve en la imagen... entonces:

Entre las patas 1 y 7 ay 100kΩ
Entre las patas 1 y 5 ay 50kΩ
Entre las patas 1 y 6 ay 150kΩ

aproximadamente... ahora el tema es: como reemplazo ese pote? la verdad que no se me ocurre.
21/05/2009 #7


Entonces esas tomas, 1 y 7, son las tomas intermedias que controlan el tono a volumen bajo, habituales en estos potenciometros.

Respecto a cómo conseguirlo, no lo sé. En principio puedes recurrir al servicio tecnico de la marca.
21/05/2009 #8
Moderador general

Avatar de DOSMETROS

Esas patas creo son controles de "presencia" o "sonoridad" , podés probar con uno que no las tenga a ver que pasa , también podés hacerle dos divisores entre 3 - 4 y entre 3 - 5 , a ver si suena razonablemente aceptable.

Probá

Suerte!
21/05/2009 #9

Avatar de Tomasito

TATOROKRW5 dijo:
aproximadamente... ahora el tema es: como reemplazo ese pote? la verdad que no se me ocurre.
Buscá proveedores que tengan potenciómetros en SIL-7
21/05/2009 #10

Avatar de rash

..parece como si fueran pistas por la parte trasera del pote, es decir, como si tubiera unas escobillas por la otra parte que en la posición central del pote, cierra el contacto entre el pin 1 y el pin 7.... no se, ¿por detrás que se ve?...
...otra pregunta ¿sin el pote se enciende la radio?
21/05/2009 #11


si, la radio enciende sin el pote, y la pista de los pines 1 y 7 están por debajo de una película verde, por atrás no se ven. mañana por la mañana iré a las casas de electrónica con la muestra, si no encuentro voy a probar con un pote de 100k x2 común.
21/05/2009 #12

Avatar de rash

..ok.. pues seguro que con eso va bien y puedes escuchar música jejeejj....

suerte y saludos
13/03/2010 #13


Respuesta: Potenciometro de 7 pines en una vieja radio
Que nombres tienen estos potes ya que se me rompio en el control de volumen de un pr gmini pa7000 ????
Gracias por su respuesta
25/07/2012 #14


modificación de control de volumen de 7 pines en radio philips modelo AZ-5130/01
amigos he podido resolver el problema de un potencio metro especial de 7 pines porque me llego un radio philips AZ-5130/01 yo le conmpraba un potenciometro nuevo en vez de bajar el volumen subia y me balanceaba asi que tuve que estudiarla y modificar las patas para poder guiarme desarme otro potenciometro igual
empiezo a explicarles que primero tuve que cablear exteriormente para poder modificar las conexiones con cable esmaltado de una bobina cualquiera que sea flexible y no tan dura
primero numera los pines del control en la tarjeta si es de izquierda a derecha la posicion de los pines te quedaran 7,6,5,4,3,2,1 y en el control de volumen con los pines hacia arriba enumerar en sentido contrario es decir 1,2,3,4,5,6,7 asi podemos modificar las patas del control asi teniendo listo todo empecemos primero a entender que los primeros numeros seran los de la tarjeta y el segundo sera el del control en caso de no entenderme trabajaras mas porque tendras que invertir los numeros de la tarjeta

de la 1 al 2
de la 2 al 1
de la 3 al 3
de la 4 al 5
de la 5 al 4
de la 6 al 7 y
de la 7 al 6

bueno pues yo modifique las patas como te explico i aislando el cableado bien solo le soldé la base del control y procedí a probarlo
hay que entender que no es la solución mas adecuada pero así pude resolver este tipo de problema si desarman un control de 7 pines es igual o parecido a la muestra que te dan en esta pagina así que la primera pata es la numero 1 y así sucesivamente

muchas gracias a los que me entendieron y ojala les sirva este tipo de ayuda
