ALARMA DE CONTACTO





Este circuito se recomienda para la protección de objetos pequeños o locales en los que un sensor debe ser tocado obligatoriamente por un intruso, lo que producirá el disparo.

El sensor no puede tener una superficie muy grande para evitar el disparo errático, lo que ocurre con la captación de ruidos eléctricos ambientales, principalmente provocados por la inducción de tensión de la red.

La placa sensora debe tener una dimensión máxima del orden de 20 x 30 cm y si se usara un trozo de cable desnudo, no debe tener más de 1 metro de largo.

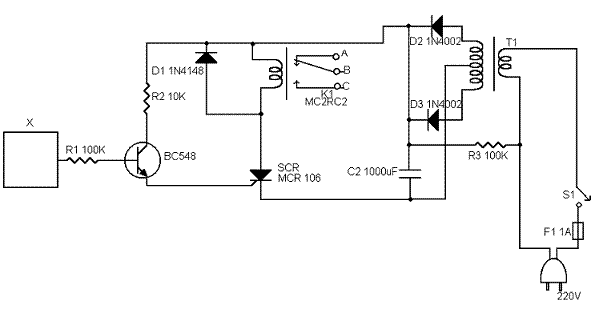

Alarma de contacto

Lista de Materiales

SCR - MCR106, TIC106
Q1 - BC548 o equivalente.
D1 - 1N4148 o 1N914.
D2,D3-1N4002.
T1 - transformador con primario de acuerdo con la red local y secundario de 12V x l50 m A o mas.
K1 -MC2RC2
F] -fusible de 1A
S1 - interruptor simple
R1, R3 - lOOK
R2 - l0K
Cable de alimentación
Placa para el sensor
