¿De qué modelo de Arduino se trata?

Hace unos días vi a alguien en Facebook publicar esta foto de lo que parece una placa Arduino a la que se le puede poner un LCD1602. ¿Alguien sabe cómo se llama?


Si, es un modulo que se monta sobre las placas Arduinos, está buena la solución de leer cinco pulsadores con solo una línea analógica del micro, desgraciadamente esos pulsadores están alado del RESET.
Y podrían haber controlado el lcd 16x2 con un expansor i2c de 8bit, pero no... lo hacen a fuerza de pines de la placa arduino, que ya son pocos.
Ni que decir de diseñarlas con un ds1307 y una memoria i2c....
busca en el U2 "lcd1602 lcd key shield" es la llave....



D@rkbytes

Moderador
Hace unos días vi a alguien en Facebook publicar esta foto de lo que parece una placa Arduino a la que se le puede poner un LCD1602
Eso no parece ninguna tarjeta Arduino, lo que sí parece es una tarjeta con una pantalla y pulsadores.
¿Alguien sabe cómo se llama?
En la foto lo dice...
DFROBOT LCD Keypad Shield v1.1.jpg

Así que si te pones a buscar eso en Google, obtendrás toda la información sobre esa tarjeta.
DFROBOT LCD Keypad Shield v1.1

No entiendo por qué ahora piensan que todo es para Arduino. :unsure:

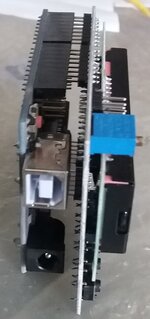

La placa ya viene lista y con el LCD y botones conectados, del otro lado viene cableada/conectores para el Arduino UNO al menos, supongo que por eso la promocionan como Shield para Arduino.
El uso/destino ya queda en la imaginación de cada quien y en particular esa de las imágenes que subí, la compre para un proyecto con PIC porque me salía mas caro comprar los materiales por separado que la placa armada.

Saludos.

PD: No lo había probado pero gracias a este tema y en menos de 2m compile y cargue un "probador del teclado" que encorte por la web y es la ultima imagen que subí.
