Ayuda con creacion de PCB

#1
Hola gente como va, soy relativamente nuevo en este mundo de la electrónica y en este foro .La verdad que no se si este tema esta bien en este foro y , si algún mod lo ve y esta mal , avíseme y lo saco o lo pongo en otro lado. Bueno estoy intentando hacer una fuente regulable simétrica de +15 - 15 V y 5 A. Ya hice el esquemático con eagle , pero el problema es cuando lo tengo que pasar al PCB. Tengo el problema que no se como acomodar bien los componentes y tampoco se que ancho de pista le tengo que hacer por los 5 A de salida que puede dar

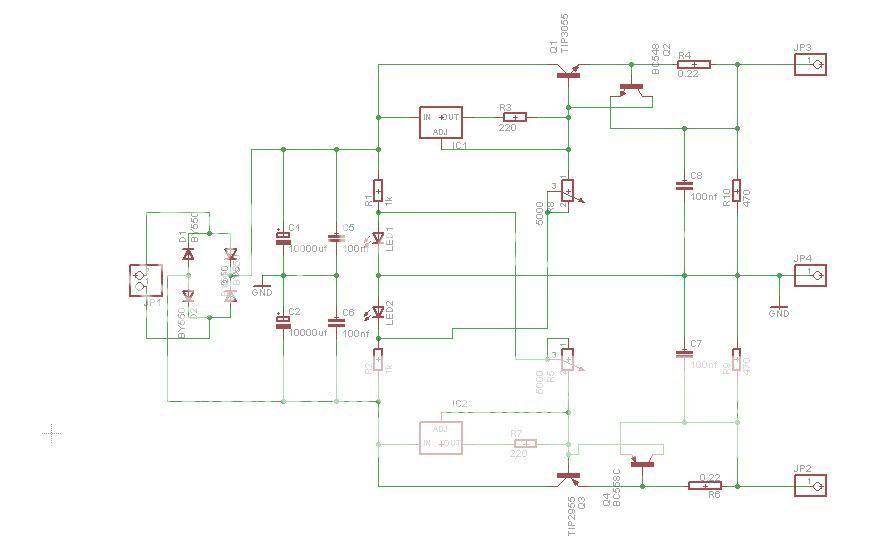

Voy a adjuntar las imágenes del esquemático y de como acomode los componentes en el PCB, obviamente están bastante mal, asique agradecería mucho la ayuda de uds para poder optimizar el tamaño y los anchos de pista que le tengo que hacer a la placa

Muchas gracias y saludos





pandacba

Rocker Bear
#2
En el sitio de eagle hay un tutorial en castellano, alli esta muy bien explicado como variar, coss com el ancho de las pistas etc, es un tema un tanto largo para ser desarrollado por aqui

#3
Hola gente como va, soy relativamente nuevo en este mundo de la electrónica y en este foro .La verdad que no se si este tema esta bien en este foro y , si algún mod lo ve y esta mal , avíseme y lo saco o lo pongo en otro lado. Bueno estoy intentando hacer una fuente regulable simétrica de +15 - 15 V y 5 A. Ya hice el esquemático con eagle , pero el problema es cuando lo tengo que pasar al PCB. Tengo el problema que no se como acomodar bien los componentes y tampoco se que ancho de pista le tengo que hacer por los 5 A de salida que puede dar

Voy a adjuntar las imágenes del esquemático y de como acomode los componentes en el PCB, obviamente están bastante mal, asique agradecería mucho la ayuda de uds para poder optimizar el tamaño y los anchos de pista que le tengo que hacer a la placa

Muchas gracias y saludos
Es una fuente pública pero los pcbs son muy de pricipiante, mientras practiques más con el eagle lo vas a hacer mejor.
El ancho de las pistas [Width] para engrosarlas, tienes que medir los componentes y con eso escoger la libreria apropiada, y buscar los tutoriales (pocos en castellano).
