Bue...parece que este tema es el que mejor se ajusta:
Resulta que tengo un display LCD Winstar WH1602A (sin back-light) comprado hace una parva de años y sin uso desde un tiempo ya largo. Adjunto el datasheet por si les hiciera falta.
El asunto es que para el preamplificador digital que estoy desarrollando necesito un display cuyo back-light sea de color
ROJO, por que así concuerda con el resto de los indicadores (seee...yo uso LEDs rojos, no me banco los azules y además no pegan con nada de lo que tengo).
Hasta acá, todo bien...vienen de fábrica modelos WH1602A y WH1602B (yo también tengo uno de estos pero con back-light verde) con back-light rojo, pero por algún extraño motivo nadie los trae a Argentina, así que decidí no-ser-solidario y por ello no comprar en el extranjero...y traté de inventar algo con el el WH1602A que no tiene iluminación. Leí los pocos mensajes de este tema, pero tengo que hacer algo para conseguir el back-light rojo y decidí experimentar modificando el display.
El imputado al ensayo es este bicho:
Luego de analizarlo un rato, llegué a la conclusión que debía quitarle el marco negro para ver que diablos tiene abajo, por que la separación de los cristales (que se vislumbran por el costado) respecto del PCB es bastante estrecha e impide deslizar por debajo unos LEDS SMD 3528 de color rojo que compré hace un par de días. Las únicas alternativas serían:
1-Si el lado de componentes del PCB tienen pocas pistas, tal vez podría rebajarlo un poco y ver si consigo meter los LEDs SMD.
2-La otra posibilidad es usar un solo LED SMD iluminando por el costado, pero eso también requiere sacar el marco, cortar un pedacito de la chapa donde pueda lograr que la luz del LED llegue a la superficie reflectante y se vea rojo cuando lo enciendo.

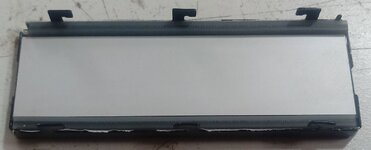

De uno de los costados del marco ya hay un corte en la chapa, pero está ahí para que asome una burbuja de vidrio de la fabricación del cristal...entonces hay que hacer el hueco del otro lado. Así que me mandé, aflojé las pestañas que sujetan el marco (esas orejitas negras de la primer foto), saqué el marco, le corté un pedacito como para asomar el LED y lo armé de nuevo. Así quedó:
Pero, como era de esperarse, ahora el display funciona mal. Que conste que respeté todas las medidas y posiciones originales de los cristales, pero me parece que lo que molesta son las tiras esas de "goma" que vienen pegados al cristal y hacen contacto con el PCB.
Si solo ajusto las pestañas superiores, la inicialización del display funciona dejando la ristra de cuadraditos oscuros de la primer línea (típico), pero la segunda fila no funciona...supongo que por que al no estar presionado por las pestañas la goma no hace contacto. Cuando trabo la segunda hilera de pestañas para sujetar la parte inferior del marco, aparece una una suerte de "fantasma" de la algunos caracteres de la segunda mitad de la primer fila....como si estuviera haciendo contacto donde no corresponde....pero eso no puede ser por que hay como 20 mm de separación entre las filas de contactos.
Lo otro que puede suceder es que se haya cruzado el cristal dentro del marco...cosa casi imposible por que el juego entre el marco y el cristal es mínimo mínimo.
Ya limpié los contactos y las gomas con alcohol isopropílico...y mejoró un poco, y no es por la limpieza sino por el reposicionamiento que hice del cristal....pero sigue pinchado.
Le mandé unos textos con el Arduino y los recibe...y algo escribe...pero poco, y se vé "muy grueso" en la zona del fantasma....
Ahora viene la pregunta:
Alguien ha desarmado un display LCD como estos/parecido/similar y lo ha vuelto armar...y le ha quedado en condiciones operativas???
Yo tengo toda la idea que es un problema de contactos de las gomas, pero es bastante complicado alinear los puntos de la goma con los contactos del PCB por que el marco no deja ver un pomo...
Si alguien tiene idea al respecto, escucho con todo el interés...
