duda en simulacion en proteus del ''frequency response''

#1
Buenas noches compañeros:

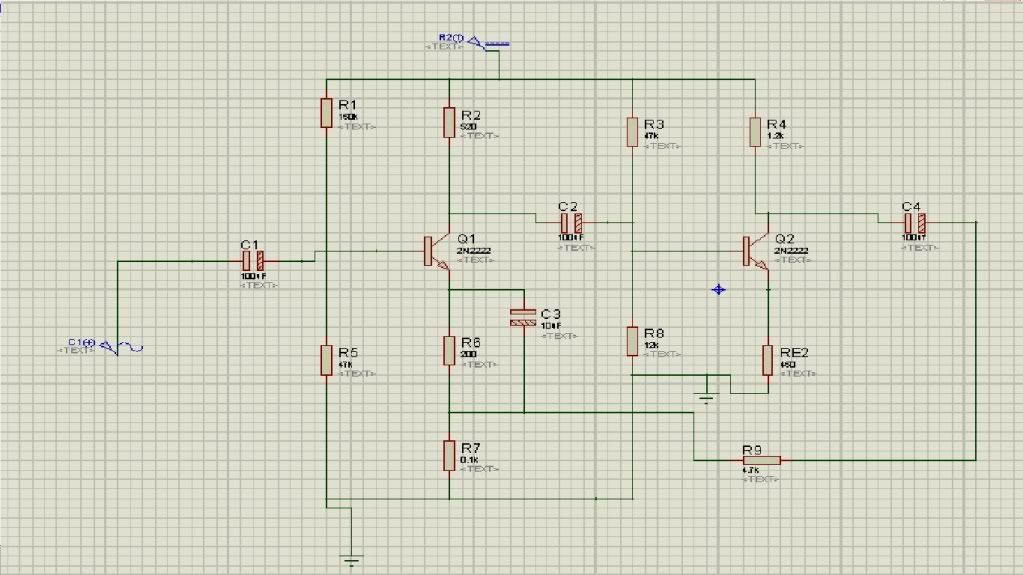

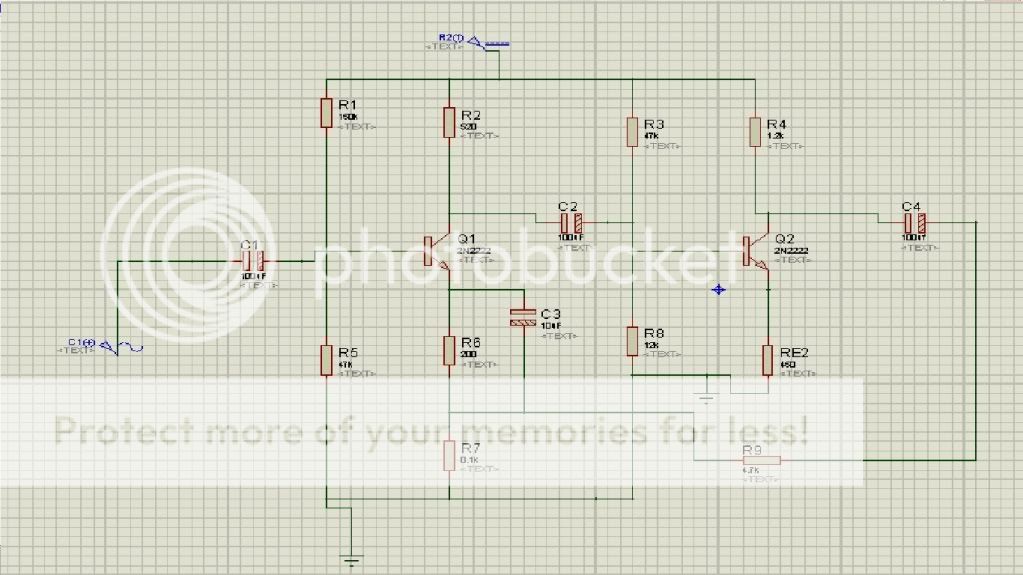

he estado tratando de simular la grafica de ganacia de voltaje vs frcuencia de mi circuito, pero no he podido...no se donde poner los ''voltage probe'' (los estoy poniendo en la entada y salida de mi cicuito....y a la hora de inicializar y declarar todas las cosas de la grafica de mi ''frequency response'' (no se si lo estoy haciendo mal a la hora de declarar) no me aparece nada en la grafica.
la señal de entrada maneja de amplitud 1 voltio,y frecuencia 100hz



adjunto el archivo en proteus


Adjuntos

#3
oye esa grafica es la de ganacia de voltaje vs frcuencia cierto?

esos rangos de ganacias que estan en la grafiaca no son muy pequeños??

gracias

#5
Hola, si es la ganancia, no entiendo a que te refieres con los rangos
acerca de los rangos..ps digo que haciendo los calculos de Av=Vo/Vi me dan superiores o cercanos a 1200 porque estoy haciendo una realimentacion, esos valores de la ganancia estan sujetos a la señal de entrada, pero con la señal que tenemos creo que no me sale bien,pues poniendole un "generator" en ves de la señal q tenemos si me dan las cosas (en cuestion de las Av),pero a la hora de sacar la grafica no me sale.

gracias

pd: en el archivo aparece la grafica pero la que tu creaste


Adjuntos

#6
Hola, la simulacion esta bien para ambos casos (grafica y generador), lo que sucede esque talvez no estes tomando en cuenta que la escala para la grafica esta en dB
