Duda sobre Restador Completo

#1
Hola que tal, espero que alguien pueda asesorarme en un proyecto que estoy realizando, tengo dos dudas en particular.

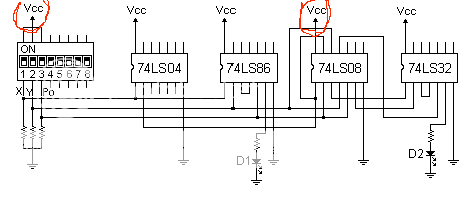

Estoy haciendo un restador completo guiando con el diagrama aqui puesto:



Practicamente ya lo he terminado, pero me quedan dos dudas que circulé en rojo en la imagen.

1.- La conexión en la protoboard del dip switch hacie el voltaje, se hace solo generando una salida? o se tienen que hacer 3 conexiones hacia el voltaje?

2.- De igual manera que la pregunta anterior, la conexion hacia el voltaje en el chip 74LS08 es de una sola salida? o se interconecta con las otras dos conexiones?

Espero puedan ayudarme, ya que al probarlo no quiero hacer un corto.
Saludos! y excelente foro!

#2
1.- La conexión en la protoboard del dip switch hacie el voltaje, se hace solo generando una salida? o se tienen que hacer 3 conexiones hacia el voltaje?
las tres conexiones van a +Vcc

2.- De igual manera que la pregunta anterior, la conexion hacia el voltaje en el chip 74LS08 es de una sola salida? o se interconecta con las otras dos conexiones?
unicamente la pata 14 va a +Vcc
