Esquemático de amplificador Sankey pa 940

#1
Hola que tal amigos del foro ,quería saber si alguien tiene algún esquemático del amplificador marca San-key modelo PA 940 ...

#2
Yo tengo algo de data, esquema y el equipo funcionando correctamente, ¿qué es lo que te pasó?. El esquema lo encontré en internet, lo corregí y le puse los valores a los componentes, en un rato llego a mi casa y posteo todo.

Abrazo!

Edito para adjuntar los archivos, el esquema corregido, un par de fotos y la lista de componentes, hace poquito que tengo este equipo y quería hacer un post mas decente, creo que es un buen momento para encararlo.


Adjuntos

Última edición:
#3
Buenísimo colega ska_gatotw, me ayudas mucho busque por la web y nada es mas hay otras marcas que son el mismo amplificador como: Better PA 940 , McCrypt PA-940 ,Stage PA 940 y San-Key PA 940, pero de esto nada de esquemáticos, es mas me puse a levantar el circuito de la etapa de potencia por lo que veo esta similar al que subiste, eso me pone mas contento, los problemas que tiene es la etapa de potencia quemada las dos, ya pude solucionar una canal ahora me queda el otro a ver como me va ,ahora que me pasaste esos datos yo creo que lo arranco seguro, Muchísimas gracias nuevamente , subo mi versión del circuito que dibuje con el programa y otras fotos.:):D;):apreton::aplauso:


Adjuntos

Última edición:
#4
Better PA 940 , McCrypt PA-940 ,Stage PA 940 y San-Key PA 940
Clones perfectos, eso indica muchas cosas... ¿chinos?, no fui capaz de encontrar mas datos de estos equipos.

Un detalle, en tu esquema marcás al C945 como 2SC945 y en realidad es un KSC945, cambia la disposición de las patas, este último es EBC, a mi me volvió loco eso al principio (igual que el C733).
http://www.mouser.com/ds/2/149/KSC945-57777.pdf

si me hubiese puesto a levantar el esquema sin este dato no me iba a quedar bien, no tengo tantos conocimientos como para darme cuenta de que hay algo raro.
Si hay algo mas en que pueda ayudar no dudes en pedirlo (plata no tengo).

abrazo!

#6
Como recomendar, no puedo recomendar nada porque ni idea qué tal van estos transistores, sólo decía que hay que tenerlo en cuenta, el día que tengas que cambiar uno te vas a volver loco porque no sabés que no coinciden los pines con lo que tenés anotado.

#14
Vuelvo por acá a dejar un par de fotos y un dato mas: medido en RMS y con carga a resistiva de 8 ohms (7.8 para ser exactos) nos da al borde del recorte 100 Watts.

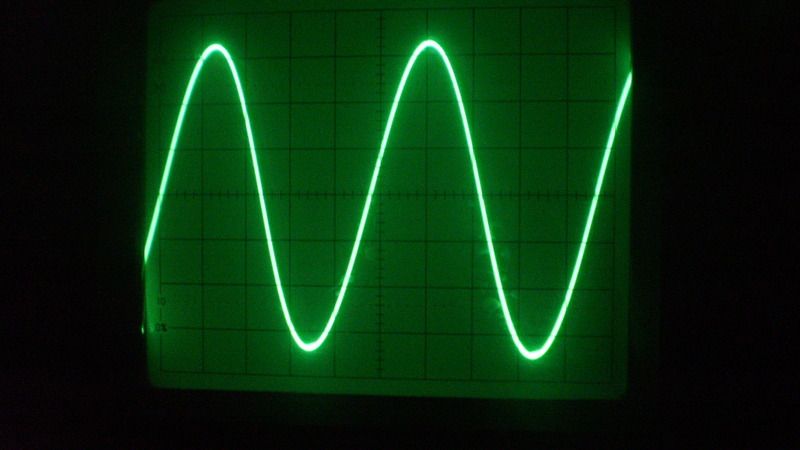

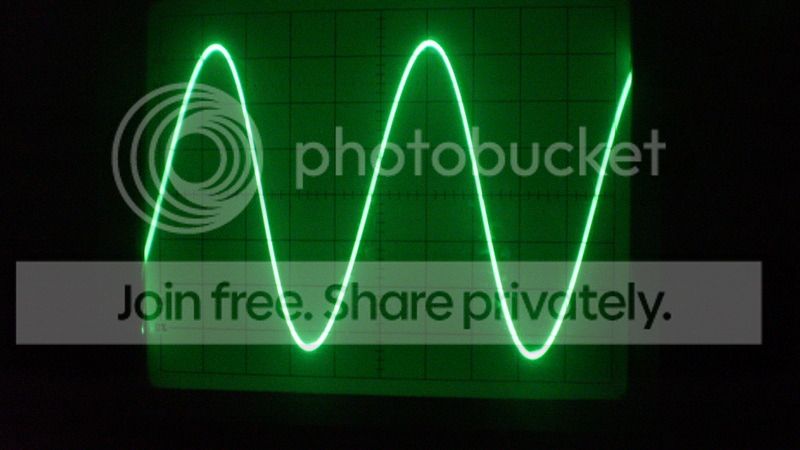

1000 hz y 10 v por división


Horrible foto del tester marcando 28v en alterna (con 50 hz marca 27.4v)

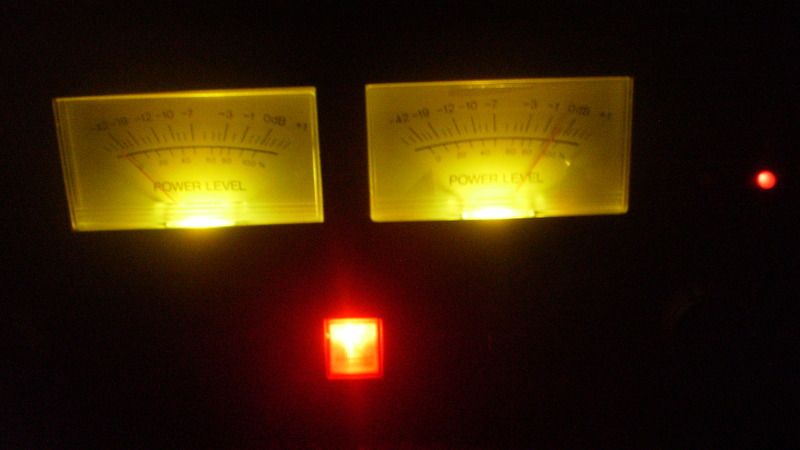

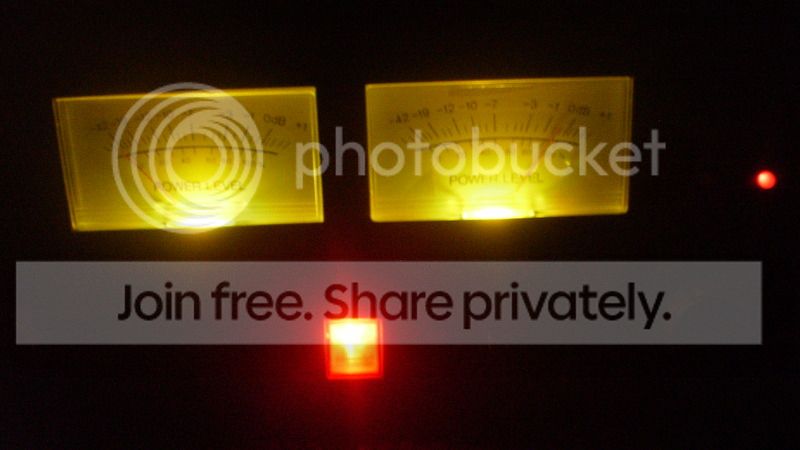

Vúmetro del canal derecho llegando al 0dB y con el indicador de protección encendido (estamos al borde del recorte)


Un abrazo!
