Guia Osciloscopio Sinometer YB4328




28/11/2021

Muy buenas a todos

Hace unos días adquirí una nueva herramienta, digo "nueva" para mi, es mi primer osciloscopio. Es un Sinometer YB4328 20mhz de doble canal, es usadito y tiene unos 15 años (se ve en la etiqueta que la fecha de salida fue en 2006), tiene 2 puntas de prueba una con un gancho a presión y la otra con una puntita tipo tester (las 2 con pinzas a masa y pulsadores deslizables donde se selecciona la atenuación 1x o 10x), conexiones por delante y por detrás además de muchos botones, selectores y teclas ajustables, un lindo rompecabezas para alguien que recién empieza.

Antes de continuar una aclaración: Busque por todos lados el manual de usuario para poder estudiarlo pero no pude encontrarlo, si alguno tiene en su poder una copia o puede aportar a la comunidad el manual de este aparato es agradecido.

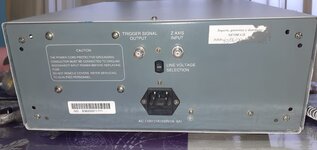

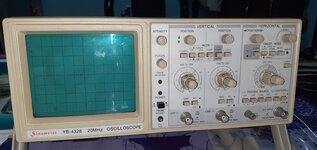

Ya aclarado el asunto... unas fotos del mismo.

WhatsApp Image 2021-11-28 at 18.48.09.jpeg

WhatsApp Image 2021-11-28 at 18.47.48.jpeg

La idea de este tema es ir aportando para que todas las personas que poseen conocimiento de este equipo pueda ayudar a las personas que tienen este osciloscopio y puedan aprender a usarlo y encontrar algo decente en la red que pueda ayudar a aprovechar todo su potencial.

Voy a ir subiendo fotos y videos para que la guía de uso quede completa


Fogonazo

"Qualified exorcist approved by the Vatican"
Gracias por tu aporte, supongo que de este manual podemos deducir algunas funcionalidades como medir potencial, el tiempo y la frecuencia, y algunas que otras cosas pero la idea de este tema es sacarle todo el jugo a este modelo especifico de osciloscopio.
No sería "Solo" a este osciloscopio, sería, mas bien, a "Todos" los osciloscopios similares (Analógicos)
