Identificar partes de exitador de FM

#1

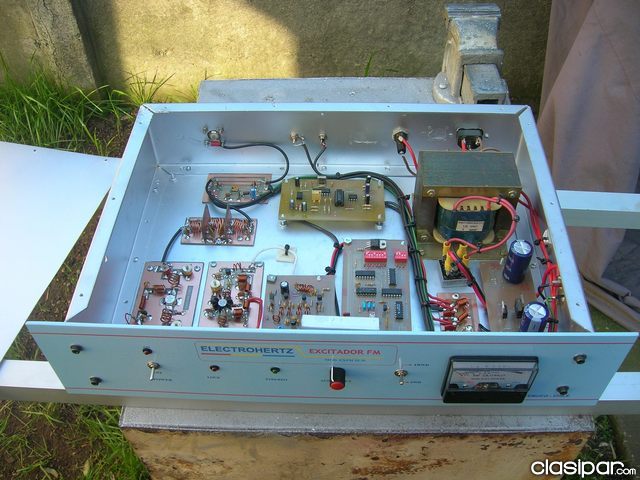

Hola amigos, tenia curiosidad sobre como se veia por dentro uno de estos transmisores en FM "profesionales", y encontre esta imagen por ahi. A ver si me ayudan a descubrir que cosa es cada una de estas partes.



Para empezar me parece reconocer al lado derecho toda la zona de ingreso de energia y su transformacion y filtrado con "sendos condensadores", luego (hacia la izquierda) esta el PLL? me parece por los switchs, a continuacion creo que es el oscilador, luego del cual me parece que todo lo demas es practicamente amplificadores, expcepto uno que me parece que fuera un filtro pasabanda.
A ver si me des asnan...
