Información acerca de Display LCD

Hola amigos
En estos días me regalaron un Display LCD, el único problema que tengo es que no tengo ninguna información de el (como van distribuidos los pines) agradecería mucho si alguien me diera información o algún link donde este algo de información.
Datos:
2134 STLDGYTN 293


Adjuntos

  • SAM_1890.JPG
    32.7 KB · Visitas: 15
  • SAM_1891.JPG
    56 KB · Visitas: 18
  • SAM_1892.JPG
    38.5 KB · Visitas: 14
Busca la hoja de datos de ese SED1278, seguramente es el uC principal, revisa el conexionado de sus pines y sigue la pista en el PCB para saber cual pin es cual

aprovecho el hilo para hacer unas pruebas con el amigo ska_gatotw que consigue display de un centro de recicle.
Por lo que lei en la hoja de datos (http://ecee.colorado.edu/~mcclurel/SED1278F_Technical_Manual.pdf), es compatible pin a pin con el HD44780 de hitachi; Te dejo el circuito y el archivo hex para cargar en el micro, asi lo probas ;)


acordate que en el display, la numeracion corre de derecha a izquierda (16-15-14......3-2-1) a cualquier duda con la prueba en el protoboard chiflame :cool:


Adjuntos

  • pruebaLCD.rar
    1.1 KB · Visitas: 4
Que grande Martín!

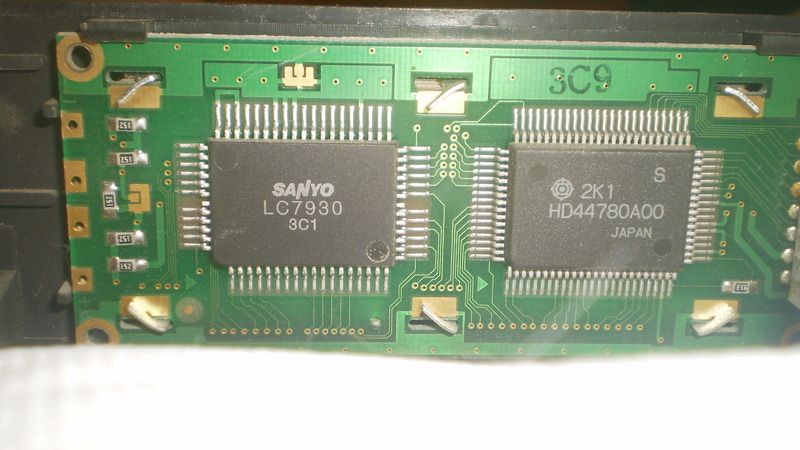

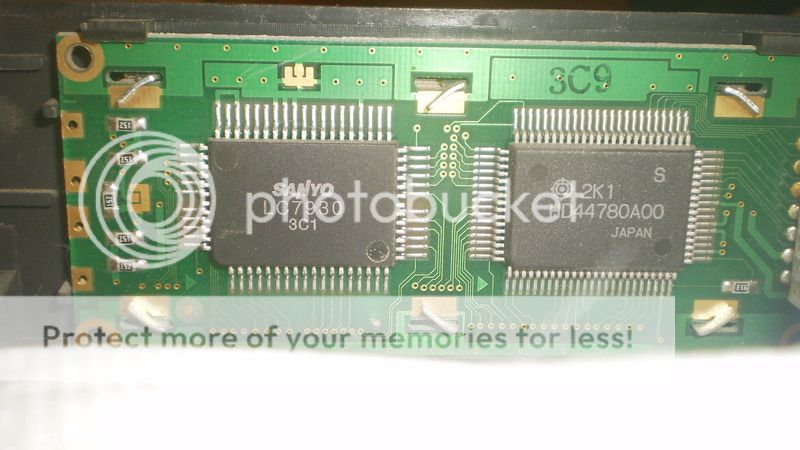

encontré un display con el controlador HD44780, parece ser que hay varias camadas del Modem que te mostré antes y algunos traen un controlador y otras otro, la ventaja con este es que viene en una placa independiente del teclado matricial, por lo cual me facilita las pruebas, también sale a dos cables flex de 7 pines (14 en total) como las conecciones que me mostrás vos, tengo que determinar a que pin de mi placa corresponde cada pin en el esquema que me mostraste, me vendría muy bien un datasheet del display que estás usando en tu esquema.


Por lo pronto no voy a poder hacer pruebas, se viene el fin de semana y son mis dias de laburo como sonidista, así que probablemente hasta el lunes no conecte nada a la proto, pero en los ratos libres puedo ir leyendo el material que consideres necesario.

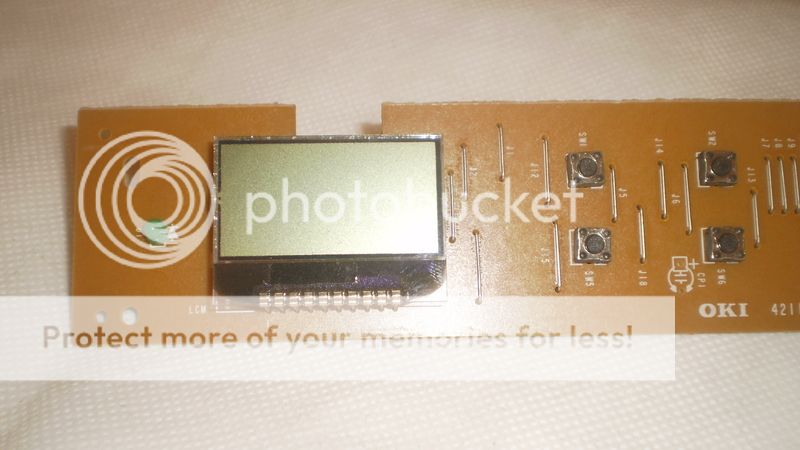

También te muestro otros displays que encontré entre restos de impresoras y scanners:



Estos no tienen ningún integrado controlador y no tengo la menor idea de qué son ni como usarlos, si alguien tiene mas data es bienvenida.

un abrazo y gracias por todo!

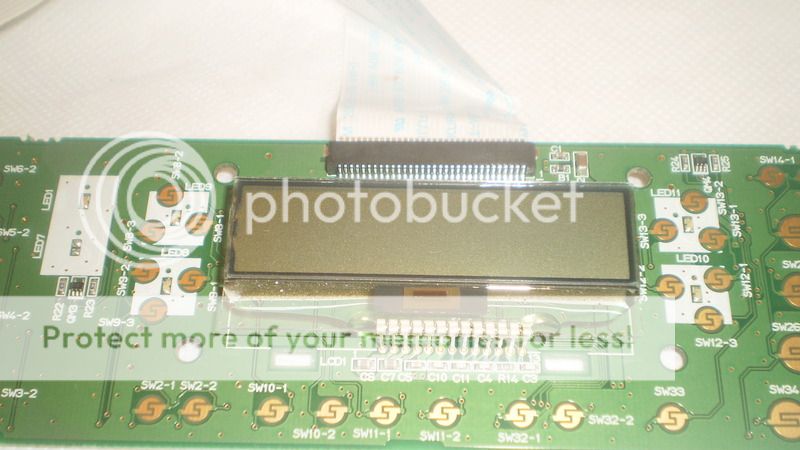

hay algunos que tienen zocalo al costado



y otros abajo...

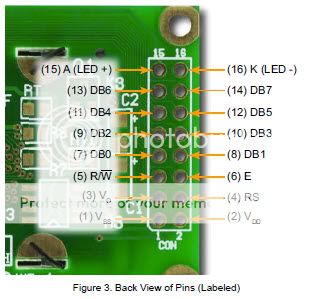

si tiene 16 pines, 15 y 16 son los de retro iluminacion (le pones un resistencia como si fuera un led y listo ;))


los dos ultimos display que subiste foto ni te molestes... en algun momento perdi mucho tiempo buscando info al respecto y en "solo" algunos logre hacer pequeños avances para ver si los reciclaba... pero siempre terminan o quemados (algunos son de 3.3v- otros de 1.8v y otro tanto de 1.5v) o estampados contra una pared quedando toda la pantalla negra :devilish:
cuando tengas mas fotos subilas asi los estudiamos... el tema de los pines y el controlador es importante para buscar info, si podes sacarle foto de los dos lados, mejor :cool:

Ese que tiene el zócalo al costado es muy similar, estoy juntando data para estar mas seguro de que la correspondencia de pines es la misma, no quiero hacer macanas en mi primera incursión en este mundillo.
Mañana desueldo los cables flex y continúo este topic.

abrazo!

Buenas, estoy desarmando un impresora Develp ineo+ 200 y he sacado un Display LCD de la marca Truly. No consigo indentificar bien el modelo y no encuentro ninguna hoja de datos para saber como funciona. Sabéis donde puedo conseguir un datasheet o conóceis como puedo configurar esta pantalla. Adjunto imágenes.

Algunas descripciones son:
TR-805 94V-0
TRULY MTG2201 - Ba1 - E

Gracias de antemano.


Adjuntos

  • 20200902_165600.jpg
    80.9 KB · Visitas: 6
  • 20200902_165709.jpg
    129.5 KB · Visitas: 5
  • 20200902_165741.jpg
    155.9 KB · Visitas: 5
  • 20200902_165754.jpg
    142.5 KB · Visitas: 5
  • 20200902_165826.jpg
    187.2 KB · Visitas: 5
