Reciclando la electrónica

#1
Convertimos este post, para crear un lugar en donde se puedan encontrar pequeños proyectos sobre el reciclaje de productos electrónicos. Esos proyectos que se les ocurren o simplemente los encontraron por internet. Algua vez ya se hablo en el foro sobre el reciclaje ( https://www.forosdeelectronica.com/about17120.html ), pero creo que estaría bueno poner proyectos o ideas más solidificadas.

Para mantener un poco el orden voy a tratar de hacer un índice, con los proyectos que se vallan poniendo con su título como una pequeña descripción. Los trabajos que se agregen nuevos tendrán un * (asterisco) para poder identificarlos.

ÍNDICE:
Altavoz Con Un Disco Duro https://www.forosdeelectronica.com/post-134707.html#134707
Alternador trifásico https://www.forosdeelectronica.com/post-134175.html#134175
Dimmer en un mouse https://www.forosdeelectronica.com/profile.php?mode=viewprofile&u=20488

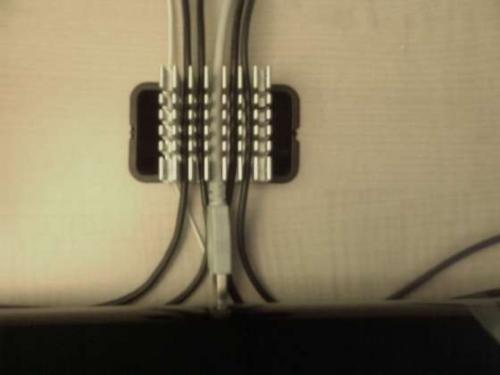

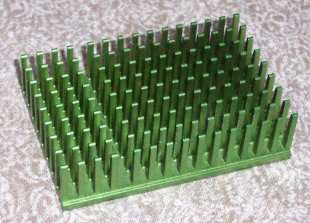

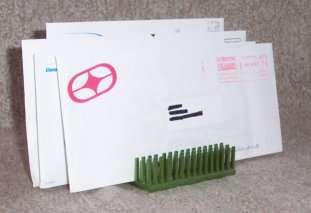

Disipador de PC https://www.forosdeelectronica.com/post-128846.html#128846
Disquetes https://www.forosdeelectronica.com/post-146881.html#146881
Esfera de espejos con CD's https://www.forosdeelectronica.com/post-127764.html#127764
Esqueleto de "mini-segway" https://www.forosdeelectronica.com/post-138326.html#138326
Fuente portátil https://www.forosdeelectronica.com/post-128328.html#128328
Gabinetes de PC https://www.forosdeelectronica.com/post-146883.html#146883
Lámpara con CD's https://www.forosdeelectronica.com/post-128166.html#128166
Linterna recargable https://www.forosdeelectronica.com/post-128328.html#128328
Microscopio con un lector de CD/DVD https://www.forosdeelectronica.com/post-133321.html#133321
Mini generador https://www.forosdeelectronica.com/post-142819.html#142819
Montar varias fuentes ATX en un mismo ordenador https://www.forosdeelectronica.com/post-146807.html#146807
Mouse https://www.forosdeelectronica.com/post-146882.html#146882
PoROM Pompero, 2.0 *https://www.forosdeelectronica.com/post-146880.html#146880
Reciclando una Fuente ATX https://www.forosdeelectronica.com/post-132331.html#132331
Teléfono casero https://www.forosdeelectronica.com/post-136574.html#136574
Unidad disco 3 1/2 https://www.forosdeelectronica.com/profile.php?mode=viewprofile&u=23133
Unidad lectora CD o DVD https://www.forosdeelectronica.com/post-128283.html#128283

#2
Necesitamos:
* Tijera
* Cds Viejos
* Bola de Telgopor
* Pegamento
* y un gato curioso.. :p

Fuente (http://www.taringa.net/posts/offtopic/1019284/Como-hacer-una-bola-de-discoteca-con-cds-viejos.html)

Si fogonazo me lo permite.. lo podés combinar con esto:
https://www.forosdeelectronica.com/f36/armate-show-laser-2u-15455/
Digamos que lo apuntas a la esfera.. y queda algo muy divertido..



Acá encontre bagando por internet.. algunos usos..

1. Se original y en lugar de hacer una piramide con cartas, hazla con cds.
2. Usalos como muestra para decirle a la mesera de que tamaño quieres tus hot-cakes.
3. Si haces mas grande el hoyo del centro puedes meter por ahi el cuello de una botella, y asi cuando se caiga no se derramara tanto liquido.
4. Haz la prueba a ver si puedes meter tus dedos en 10 cds simultaneamente.
5. Escribeles algo y dalos como tarjetas de navidad de la era tecnologica.
6. Compra relojes baratos, quitales el mecanismo, y ponselo al cd. Vende relojes de cds!
7. Acercate a desconocidos en la calle y regalales un cd. Si te preguntan de que es, responde: misteriosamente "Cuando llegue el momento lo sabra".
8. Trozalos y comienza un nuevo panico nacional por el miedo a que te mueras porque alguien metio trozos de cd en tu manzana.
9. Usalos como tapas para los vasos en tu nuevo cafe futuristico. El orificio del centro es para el popote.
10. Ponlos 2 en cada sobre y manda todos los que puedas a las oficinas de AOL, para desquitarte por todos los cds que han desperdiciado.
11. Forralos con cabello de una peluca y hazte un peinado estilo princesa Leia.
12. Pega varios a una cartulina y en un dia que haya mucho sol sal a la calle y apunta el reflejo a los taxistas, a ver cuantos chocan.
13. Usalos como sustitutos de post-its.
14. Ponles mensajes cripticos como "mira a tu derecha" o "Cuidado arriba" y metelos en libros de la biblioteca.
15. Ingeniatelas para hacer origami con cds.
16. Pintalos de verde, luego subete a un globo y cuando pases por encima del estadio de futbol arrojalos a la multitud, a ver cuantos creen que es dinero y se avalanzan sobre ellos.

#3
gbueno siguendo con la idea del reciclaje pasando por la calle hacia la casa de mi primo me encontre una lampara de escritorio que estaba en la basura bueno me acorde de este hilo y me dispuse a ver que tenia de malo y era el transformador 220V a 12V y me dispuce a no desechar este accesorio por lo que lo he instalado a la alimentacion desde la fuente de mi pc quedando muy util y asi bajar un poco al consumo electrico de mi pieza.

#6
Como le gusta a la gente recargar el USB. jajaja

Bue otra cosa para resiclar son los cabezales de CD y DVD, van a poder recuperar ,

2 motores en el caso de los DVD de mas de 10000rpm.
2 micros finales de carrera, el diodo laser propiamente dicho, un espejito dicroico (muy interesante y liviano),
el foto detector, el sistema de enfoque del cd ( bobinitas, montadas sobre imanes (chiquitos y cuadradito resiclables tambien para alguna prueba de motor) que tiene movimiento muy presiso.

Saludos

PD: estoy desarmando cabezal que encuentro para el laser destructor del mundo.

#7
KARAPALIDA dijo:
PD: estoy desarmando cabezal que encuentro para el laser destructor del mundo.
Karapalida.. creo que esto te puede llegar a gustar..

Una unidad de lectora de CDROM contiene prácticamente lo mismo que una grabadora y que un DVD. La mecánica es muy similar, y la electrónica también.

Las diferencias, que casi no vamos a poder apreciarlas, están en la precisión del posicionamiento y seguimiento (mecánica mejor y drivers más sofisticados) y la potencia de cálculo del procesador de la electrónica. En la óptica también hay diferencias, pero no las apreciaremos. A simple vista todo parece igual.

Esto es una antigua grabadora de CD de X4. Destapada no se distingue de un lector.

En la electrónica se puede apreciar bastante complejidad, pero no es significativo, varía bastante con los chipsets

Así queda el despiece.

1. Flash AM29F002N 256K por 8 bit.
2. Ram dinámica V53C818H35 512K x 16 bit. Es la cache de la grabadora.
3. M62364 DA de 8 canales y 8bit. Puede ser útil.
4. Reguladores de tensión de la serie 78xx.
5. Circuitos analógicos de audio.
6. Panel frontal. 1 jack hembra de 3 mm. 4 pulsadores y un LED.

Por la otra cara hay un BA5938 y un BA6856. Son los drivers de los motores y del sistema de enfoque y tracking, pero no he encontrado las datasheet. También hay 5 transistores BCP69, pueden ser interesantes si queremos miniaturizar. No merece la pena calentarse la cabeza más. Además es todo SMD lo que complica desmontarlo y más todavía utilizarlo. Esto es lo que queda de la electrónica:

Pasamos a ver la mecánica.:

1. Motor y reductor de la bandeja. Yo lo guardaría en conjunto.
2. Bandeja. Puede verse la cremallera que la acciona.
3. Cortando por aquí podemos obtener el conjunto moto-reductor de la bandeja.
4. Motor brushless de giro del disco.
5. Unidad óptica (cabeza).
6. Motor de la cabeza, con su reductor y cremallera.
7. Encoder de la cabeza. Al ser un grabador lo necesita para guiar a la cabeza por el disco mientras lo graba. En un lector el guiado se hace leyendo la información que contiene el disco.

Detalle de la mecánica de la cabeza.

1. Alojamiento del motor de giro del disco.
2. Motor de giro del disco desmontado.
3. Rotor del motor de giro del disco.
4. Disco de sujeción. Sujeta el CD presionándolo junto con otro metálico mediante el imán 5.
5. Imán de sujeción del disco. Es muy potente. Suele estar o una u otra pieza de sujeción del disco, en este caso esta en el lado del motor.
6. Detectores de efecto hall del motor de giro.
7. Encoder del mecanismo de la cabeza. Este chip es un detector de efecto hall con amplificador y salida digital. Detecta el giro de un imán que hay en el eje del motor.
8. Motor de la cabeza.
9. Reductor del motor de la cabeza. Yo guardaría todo el conjunto, cabeza incluida. Sirve para hacer un servo lineal.
10. Cabeza de lectura, en este caso lectura escritura.

He cortado el resto de la mecánica y guardo el reductor de la bandeja y la bandeja cortada. Sirve para hacer movimientos lineales de bastante carrera. En esta foto se aprecia el reductor y la cremallera de la bandeja cortada..

Desmonto la cabeza, para dejar el motor-reductor y el chasis.

1. Electrónica de la cabeza, de ninguna utilidad.
2. Detector óptico de la cabeza. Esta colocado en la posición 3. Es un chip con varios fotodetectores que permiten hacer el enfoque, tracking y leer el disco. ¿Sirve para otra cosa?
3. Aquí va el detector óptico.
4. Conjunto de lentes, prismas y polarizadores. Si te gusta la óptica o el láser puede ser útil.
5. Láser. Va pegado en muchos modelos, difícil de quitar.
6. Imán del sistema de enfoque y tracking de la cabeza. Muy potente. También se puede guardar la lente.

Como puede verse no hay mucha diferencia entre este mecanismo y el de un DVD. Lo más útil que se puede obtener es la mecánica. Como ya he dicho antes prefiero guardar los reductores completos, son más útiles que los motores solos.

Fuente(http://heli.xbot.es/fd/cdrom.htm)

#8
saludos a todos

pues si anthony123 ya tenia tiempo de no comentaba, pero es que cada ves los temas cambian a una velocidad impresionante y no hay manera de llevarles el paso je ops: :LOL:

pero aquí seguimos
ahora le muestro una fotos de una fuente con el lm317 metida en un radio portatil ya no existen estos creo ... :eek:






y enseguida una linterna, ets trabajando con una batería recargable, no se si les haya pasado
pero ahora los juguetes tiene menor tiempo de vida o son mas delicados ... pero se descompone mas fácilmente y este fue el caso,
con la bateria de un juguete que ya no servia se la arranque y se la coloque a una linterna y es asi como quedo la linterna con batería recargable.



presupuesto es una linterna ya antigua , pues ahora ya hasta las venden con conexión al internet jajaja :LOL: ya ven que todas las cosas ahora si no estan conectadas al internet no son funcionales, no lo tomen enserio estas dos ultimas lineas es broma, :LOL: :LOL: :rolleyes:

suerT

#9
Elvic... Para el próximo Dimm-Mouse, utiliza el chip de control electrónico para subir y bajar la luz. Así no pierde la forma y lo manejas con los botones.

Bye...

#10
mcrven dijo:
Elvic... Para el próximo Dimm-Mouse, utiliza el chip de control electrónico para subir y bajar la luz. Así no pierde la forma y lo manejas con los botones.

Bye...

por supuesto buena idea la que mencionas aunque algo complicada para mi conocimiento,
porque ademas de implementar la etapa de potencia, con el control para que me sirvan los botones del mouse, tendría que saber como funciona al circuito..

silo hiciera con un pic y optoacoplador, pudiera ser que si,

aunque si tuve esas idea de usar lo botones y como ademas este dimmer lo utilizo para conectarle un soldador (cautin), se me ocurriría ponerle un LM35 o un termistor para que llegando a una temperatura se apagara y así mantener una temperatura..

pero si es muy buena tu idea , solo que estas cosas están hechas de basura y no le vamos a invertir dinero y mucho menos esfuerzo para realizar, yo digo

así que de todos modos apoyo tu idea, y que alguien se anime a ahcer algo como lo mecionas y nos pase como utilizar el utiliza el chip de control electrónico

suert

:cool: :cool:

#11
No Elvic, no es necesario aumentar nada. Siemens fabrica un chip de esos que funciona directamente con AC. Hey dimmers que vienen con él instalado.
Te consigues uno, le sacas las tripas y lo montas en el mouse. A lo sumo deberás modificar la posición de los pulsadores.

Bye...

#13
esta gueno el aporte, yo me he reciclado una fuente de impresora para probar mis experimentillos con pic's, cuando tenga en mis manos una camara le envio fotitos

#14
Hola, yo cuando era muy joven y estaba "corto" de recursos economicos me pasaba por las chatarreras y encontraba cantidad de componentes para reciclar, la gente suele tirar TV, radios, ordenadores, impresoras y un sin fin de aparatos que llevan componentes que nos vienen de maravilla a los "experimentadores"

#15
sii ami me paso lo mismo la otra ves y logre quedarme con unas 6 fuentes de pc estaban buenas en rtodo sentido , 3 pantallas de pc, unos teclados, media impresora laser una impresora de punto y varias ups la cual una esta a medio otor aun porque no encuentro la falla , a too esto si alguien sabe si dentro del foro ahy algo para arreglar ups, ,e refiero a información porfa vor comunicarlo por este mismo medio , de antemano gracias

#16
Estas disqueteras de 3 y 1/2 pulgadas todavía son corrientes, también contienen cosas interesantes.

Comienzo desmontando la de la izquierda, de nuevo se quitan todos los tornillos y queda esto:

Se ha obtenido, de izquierda a derecha:

1. Chasis mecánico (https://www.forosdeelectronica.com/post-138326.html#138326).
2. Detector de infrarrojos de herradura. Detecta la pista cero. Mini de verdad, para aplicaciones de alta miniaturización muy útil.
3. Tornillos variados. Demasiado pequeños y cortos. Los desecho.
4. Guía de la cabeza. Esta vez no hay casquillos. Se aprovecha por su dureza para hacer herramientas.
5. Rodamiento del extremo del eje motor.
6. Motor paso a paso de la cabeza. En las disqueteras de 3 y 1/2 lo motores no suelen poder aprovecharse. El rotor es flotante y ha de centrarse con un rodamiento externo.
7. Driver del motor paso a paso.
8. Microinterruptores que detectan el disco, la densidad y la protección de escritura.
9. Electrónica del motor de giro y motor. Del motor aprovecharemos varios detectores o el propio motor.
10. Electrónica analógica de lectura y digital de control. Aprovecharemos el driver del motor paso a paso.

De la disquetera de la derecha queda esto otro (casi lo mismo):

En la foto puede verse de izquierda a derecha y de arriba a abajo:

1. Chasis mecánico (directo a la chatarra).
2. Electrónica de control.
3. Motor de giro del disco.
4. Detector de infrarrojos de herradura. Igualmente pequeño.
5. Tornillos variados. También los desecho.
6. Guía de la cabeza.
7. Motor paso a paso de la cabeza. Igual que en el otro caso necesita de un rodamiento externo.
8. Rodamiento del extremo del eje del motor paso a paso.
9. Microinterruptor. Detecta la presencia del disco.

Este es un detalle de los elementos de las dos disqueteras anteriores. De la electrónica se ha desmontado el driver y el resto se ha desechado y algunos detectores y el resto se ha desechado.

Puede observarse de izquierda a derecha en la fila de abajo, además de lo ya explicado, un led SMD 3 microinterrptores, el detector de herradura, el driver del motor paso a paso, el motor, la guía, el rodamiento dos microinterruptores dobles, el otro detector de herradura, el otro driver y un led verde. Recordar buscar la información técnica de los chips antes de desmontarlos. Si no puedes encontrarte con una caja de circuitos inútiles.

Finalmente desmontamos los motores. También pueden utilizarse completos, como vimos antes.

Pueden observarse 2 grupos de 3 detectores de efecto hall, en el grupo de la derecha hay uno más: el el detector de índice de sector cero. El motor de la izquierda usaba un captador de bobina en lugar de uno de efecto hall. En la izquierda puede verse el eje del motor y el casquillo de bronce antifricción. En la derecha lo mismo más un rodamiento. Es muy pequeño, de 4 mm de diámetro interior y 8 mm de exterior pero puede ser útil.

fuente(http://www.xbot.es/heli/wp/?p=4)

#17
Hola ciri, los tornillos pequeños nunca los deseches....nunca sabes cuando te puede hacer falta uno, y por ser pequeños ocupan poco sitio en un pote de cristal...

Decía un general...(no recuerdo cual) que por un clavo perdió una batalla

Un saludo

#20
Hombre¡¡ si ya tienes bastantes reservas es lógico, pero piensa que hay estudiantes que no tienen a penas 3 resistencias en su stock de componentes..por ahí y iba mi observación..claro

No recomendar a " priori " tirarlos.

Solamente era eso, un saludo y me perdonas si en algo te he molestado.
