Temporizador con 555

[DAMIAN123]

hola amigos .. necesito una pequeña ayuda..

necesito hacer un sistema de control con temporizadores 555 lo que mi circuito requiere hacer es esto..

1.- al dar un pulso positivo, activará un temporizador que éste esperará 5 segundos y despues de esos 5 segundos activara un " relay" durante 20 segundos

la configuración de como activarel relay ya lo se, me podrian ayudar en el circuito de como armar el circuito del 555 para que realize lo que pido, gracias de antemano por su cooperacion.

cabe mencionar que no quiero que oscile .. simplemente esperar el pulso para que realize esta accion,
estoy abierto a utilizar otros circuitos, excepto pics, avr, (son costosos y tengo como 5 ne555, asi que quiero usarlos)



[Geovaniithow]

lo que tu necesitas es crear un oscilador en modo astable y luego en la salida del ne555 (pin 3) obtienes lo q quieres , solo un pulso para activar el relay..



[DAMIAN123]

no amigo con el modo astable no se puede... ya encontre la solucion, es utilizando dos 555, uno se conecta con el otro como se ve en esta pagina

http://www.play-hookey.com/digital/timer_555_sequencer.html

pero ahora el pequeño problema que tengo es que solamente conecte 2 ne555, y el 2do timer no se desactiva se queda activado mmm ¿que podrá ser? ,(primer imagen dela pagina)



[aquileslor]

Necesitas dos monostables. El primero para 5 segundos y su pata tres conectada a la pata dos del segundo, cuando baje, activa el segundo monostable que te dará los 20 seg.



[DAMIAN123]

ya encontre el error, era la resistencia que va de la patita 2 del 2do 555 al positivo..

gracias cuate por tu interes, bye



[Geovaniithow]

ohhh.. si tienes toda la razon.. me equivoque... si es muy ciertoo DAMIAN123...



[Madri]

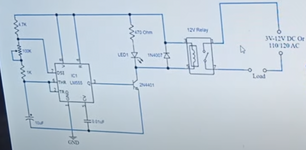

Hola tengo una duda con dos circuitos que al final creo que tienen el mismo resultado pero no veo la diferencia. Que circuito es mejor ? Gracias por la atención



[DJ T3]

El del adjunto tienes un rango minimo de accionamiento, el otro no, y puede que ni siquiera oscile, ya que estas haciendo cortocircuito entre los pines 2, 6 y 7 al colocar el potenciometro al minimo de su resistencia...

Mira bien ambos circuitos, y ya que tienes programa de PC simulalo



[Madri]

El del adjunto tienes un rango minimo de accionamiento, el otro no, y puede que ni siquiera oscile, ya que estas haciendo cortocircuito entre los pines 2, 6 y 7 al colocar el potenciometro al minimo de su resistencia...

Mira bien ambos circuitos, y ya que tienes programa de PC simulalo

Gracias por responder, el primer circuito si que oscila perfectamente. No hay corto tengo un potenciometro entre 2,6 y 7



[Scooter]

El primer circuito quemará el pin 3. El segundo no.


Si funcionan o no funcionan no lo sé seguro; me gusta dibujar el esquema interno del 555 para analizarlo; solo me acuerdo de que el pin 3 es la salida, no me acuerdo y no me quiero acordar del esquema interno y mirar el datasheet me da flojera.



[Madri]

El primer circuito se quema.
El segundo no.

El primer circuito es el que tengo funcionando. Porque se quema y el adjunto no ?



[Scooter]

Porque no tienes diodo volante en la bobina y tarde o temprano fallecerán cosas ahí.
¿"Montado" es montado o es en el simulador?
Además no tengo claro que le venga bien que puedas cortocircuitar los pines 2, 6 y 7, el segundo lo previene con la R de 1k.



[Andrxx]

Porque no tienes diodo volante en la bobina y tarde o temprano fallecerán cosas ahí.
¿"Montado" es montado o es en el simulador?
Además no tengo claro que le venga bien que puedas cortocircuitar los pines 2, 6 y 7, el segundo lo previene con la R de 1k.

Pienso además que el 555 no será capaz de suministrar suficiente corriente como para excitar la bobina del relé. No se cual es la intensidad que el 555 es capaz de suministrar, yo lo que haría sería excitar a un transistor que trabaje en corte-saturación y de ahí al relé, con su correspondiente diodo de protección.



[DOSMETROS]

No se cual es la intensidad que el 555 es capaz de suministrar,

Creo recordar que era máximo 200 mA con viento de cola



[DJ T3]

No hay corto tengo un potenciometro

Si posicionas el cursor hacia uno de los lados y mides el pin central con el pin de ese lado, vas a medir una resistencia muy baja, o sea que se puede considerar un cortocircuito para éste tipo de usos.



[ricbevi]

Esquema eléctrico del interior de NE555.


Lo que dice la hoja de datos a cerca de la corriente de salida según el modo de funcionamiento.



[sergiot]

Como te dijeron, la opción valida es la del adjunto, el otro, funciona hasta que pase a mejor vida el 555.



[unmonje]

El primer circuito es el que tengo funcionando. Porque se quema y el adjunto no ?

El transistor que está con el colector puesto a la pata 7 del chip, no va a soportar la enorme corriente al querer descargar un capacitor de 100 microfaradios cuando la R VR2 esté cerca de cero ohms. Tarde o temprano se quema. Me cansé de romperlos hace mas de 40 años hasta que aprendí. Saludos



[DOSMETROS]

Me voy acordando , 200 mA era incluyendo la descarga del capacitor , o sea la suma de pata 7 y 3 (salida)
