Éste montaje está bien ?

Queridos amigos de esta comunidad, mi problema es el siguiente:
Estoy haciendo ete montaje para probar este integrado (501b-8p) que es como un multiplicador de frecuencia.
El cristal es de 4Mhz
Los condensadores del cristal son de 8 pf , también lo ensaye con 20 pf
Voltaje de alimentación y 1 lógico : 5 voltios
El pin 7 OE va a GND
Las entrada S0 Y S1 van según la tabla
Los nombre de lo pines van en circulitos en el dibujo

el problema e que no encuentro oscilación en el cristal (pin 1 y 8) ya he probado con varios cristales de diferentes valores cabe resaltar que acepta frecuencias de entrada de 1 a 7 Mhz , compre 5 integrado y todo lo mismo




Adjunto informacion, gracias de antemano por su colaboracion.






Adjuntos

  • REN_501B_DST_20120110.pdf
    230.2 KB · Visitas: 4
  • data sheet.txt
    1.5 KB · Visitas: 6

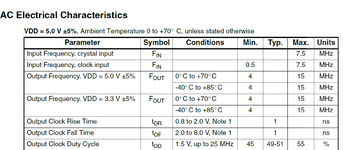

Pudiendo usar la fuente de la información seguramente seaejor que usar derivados con probablemente errores y erratas.

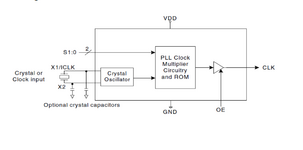

Creo que es este integrado:

En tu circuito veo dos cosas que no me gustan;
Los conmutadores para poner 0V y 5V, prefiero un interruptor y una resistencia de pullup o de pushdown.
La otra que quieres medir en bornes del cristal y eso normalmente no se puede hacer, tendrás que medir en la salida del circuito. Además en la foto no se ve donde está conectada la tierra del osciloscopio ten en cuenta que la tierra del osiciloscopio es tierra y todo lo que conectes ahí lo derivas a tierra, así que es posible que al conectar ese terminal cortocircuites el oscilador a tierra.


Adjuntos

  • ICS501B.PDF
    88 KB · Visitas: 3

Daniel Lopes

Miembro Geconocido
Hola a todos , jo recomendo aumentar los dos capacitores de carga ( eses dos conectados a lo cristal de quartzo) de miseros 8 pF para 22 o 27 pF .
Quizaz eso encorage lo cristal a oscilar caso ese sea un tipo "preguisoso".
Otra dica es desacoplar lo pino de alimentación DC ( 5V) con capacitores de 100nF para masa o tierra.
Puedo veer que la montagen fue hecha en un Protoboard , eso NO es nada reconmendable para circuitos de RF , una montagen estilo "Manhatan" es mucho mas prolija en eses casos .
Hay tanbien la possibilidad del CI sener un Truxo Chino cosa actualmente muy conmum de si pasar.
!Suerte!

Última edición:
Coincido con Scooter en que no en todos los circuitos osciladores se puede cargar con "algo" y que este siga funcionando.

Para asegurarse de no cargar el oscilador y que este deje de funcionar, se puede medir indirectamente haciendo un loop(aro de Herz) de un par(o mas) de espiras sobre el cristal o cerca de él y conectarlo a el sistema de antenas de un receptor que funcione a esa frecuencia y escuchar la portadora.

También dicho aro se puede conectar a la entrada de un Frecuencímetro y si la entrada es sensible, puede que mida.

Si los cristales están según las especificaciones del IC, los capacitores también, solo llevaría a pensar que los IC no son originales(remarcados, truchos).

Saludos.

En tu circuito veo dos cosas que no me gustan;
Los conmutadores para poner 0V y 5V, prefiero un interruptor y una resistencia de pullup o de pushdown.
La otra que quieres medir en bornes del cristal y eso normalmente no se puede hacer, tendrás que medir en la salida del circuito. Además en la foto no se ve donde está conectada la tierra del osciloscopio ten en cuenta que la tierra del osiciloscopio es tierra y todo lo que conectes ahí lo derivas a tierra, así que es posible que al conectar ese terminal cortocircuites el oscilador a tierra.
gracias por responder voy a tomarlo en cuenta al igual en la tabla dice que S0 Y S1 pueden ir tambien al aire, otra cosa no creo que influya en la frecuencia de entrada
Hola a todos , jo recomendo aumentar los dos capacitores de carga ( eses dos conectados a lo cristal de quartzo) de miseros 8 pF para 22 o 27 pF .
Quizaz eso encorage lo cristal a oscilar caso ese sea un tipo "preguisoso".
Otra dica es desacoplar lo pino de alimentación DC ( 5V) con capacitores de 100nF para masa o tierra.
Puedo veer que la montagen fue hecha en un Protoboard , eso NO es nada reconmendable para circuitos de RF , una montagen estilo "Manhatan" es mucho mas prolija en eses casos .
Hay tanbien la possibilidad del CI sener un Truxo Chino cosa actualmente muy conmum de si pasar.
!Suerte!
voy a tomarlo en cuenta gracias por responder.
Coincido con Scooter en que no en todos los circuitos osciladores se puede cargar con "algo" y que este siga funcionando.

Para asegurarse de no cargar el oscilador y que este deje de funcionar, se puede medir indirectamente haciendo un loop(aro de Herz) de un par(o mas) de espiras sobre el cristal o cerca de él y conectarlo a el sistema de antenas de un receptor que funcione a esa frecuencia y escuchar la portadora.

También dicho aro se puede conectar a la entrada de un Frecuencímetro y si la entrada es sensible, puede que mida.

Si los cristales están según las especificaciones del IC, los capacitores también, solo llevaría a pensar que los IC no son originales(remarcados, truchos).

Saludos.
gracias amigo voy a tener todo en cuenta, si algo escribo, saludos.

Queridos amigos de esta comunidad, mi problema es el siguiente:
Estoy haciendo ete montaje para probar este integrado (501b-8p) que es como un multiplicador de frecuencia.
Ver el archivo adjunto 277595
El cristal es de 4Mhz
Los condensadores del cristal son de 8 pf , también lo ensaye con 20 pf
Voltaje de alimentación y 1 lógico : 5 voltios
El pin 7 OE va a GND
Las entrada S0 Y S1 van según la tabla
Los nombre de lo pines van en circulitos en el dibujo

Ver el archivo adjunto 277599
el problema e que no encuentro oscilación en el cristal (pin 1 y 8) ya he probado con varios cristales de diferentes valores cabe resaltar que acepta frecuencias de entrada de 1 a 7 Mhz , compre 5 integrado y todo lo mismo
Ver el archivo adjunto 277596Ver el archivo adjunto 277598




Adjunto informacion, gracias de antemano por su colaboracion.




Ver el archivo adjunto 277600Ver el archivo adjunto 277599Ver el archivo adjunto 277605
Leyendo la letra chica del fabricante y la experiencia propia, podría aportar algo habiendo leído las respuestas de otros usuarios.
1- El fabricante aconseja capacitor de al menos 10 nanos o mas, junto a las patas de alimentación, para estabilidad y asegurar la oscilación.
2- Para ver si el problema son los cristales o el chip, tiene la opción de usar un oscilador externo que ya funcione e inyectar una señal de 1Mhz en la pata 1 dejando la 2 libre y verificar en la salida, si se multiplica o no , usando la menor multiplicación, para poder ver si funciona el chip.
3- No se recomienda medir sobre el cristal porque es de alta impedancia y se pelea con el instrumento y generalmente pierde y la señal se cae

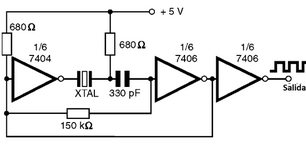

4- Le dejo un oscilador típico para inyectar y probar los cristales tambien


Adjuntos

  • image_2022-02-02_131906.png
    29.8 KB · Visitas: 9
Última edición:
Leyendo la letra chica del fabricante y la experiencia propia, podría aportar algo habiendo leído las respuestas de otros usuarios.
1- El fabricante aconseja capacitor de al menos 10 nanos o mas, junto a las patas de alimentación, para estabilidad y asegurar la oscilación.
2- Para ver si el problema son los cristales o el chip, tiene la opción de usar un oscilador externo que ya funcione e inyectar una señal de 1Mhz en la pata 1 dejando la 2 libre y verificar en la salida, si se multiplica o no , usando la menor multiplicación, para poder ver si funciona el chip.
3- No se recomienda medir sobre el cristal porque es de alta impedancia y se pelea con el instrumento y generalmente pierde y la señal se cae
4- Le dejo un oscilador típico para inyectar y probar los cristales tambien
Gracias amigo , pero la pata 2 la dejo al aire o sera la pata 8.siendo asi la dejo al aire o la conecto a tierra?

Gracias amigo , pero la pata 2 la dejo al aire o sera la pata 8.siendo asi la dejo al aire o la conecto a tierra?
Disculpe mi error , me refería a la señal de clock debe ingresar a X1 del circuito , correspondiente a el pin 1 del integrado
y dejar libre X2 del pin 8
La deja al aire , no a tierra.
La hoja de dato, no detalla que cosa hay en el pin 8 , pero si dice que la deje libre.
X1 y X2 es el nombre que el fabricante le da a la señales de esos pines, LEA --> ver esto

Última edición:
