Philips 32PHG5000/77 sin ningun voltaje

Buen día, me llego este TV que no enciende ni siquiera LED de STB. Según dichos del cliente, a raíz de la caida de un rayo dejo de funcionar. Al simple vista no existirían daños físicos en ningún componente. Viendo el manual de servicio subido por hellfire4 (difiere chasis) y probando la fuente en vacio, sin carga y fuera de la TV, comprobé que no están presentes los 12V ni 18V en los diodos schottky en la salida del transformador chopper. Quisiera consultar si estas tensiones tendrían que estar presentes ni bien se alimenta la fuente (STB) o debe darse alguna condición previa para que ello ocurra, ya que presumo que el voltaje de STB lo entrega la placa main. Aclaro que en el capacitor principal están presentes 320V.
Aguardo sus comentarios. Gracias
Placa Fuente 715G6550-P03-000-002H
Chasis TPT315B5


Adjuntos

  • philips.jpg
    281.5 KB · Visitas: 7
  • Philips-Chassis-TPM15.6L-LA.pdf
    7.9 MB · Visitas: 25
  • phi.jpeg
    535.4 KB · Visitas: 7
Última edición:

D@rkbytes

Moderador
Quisiera consultar si estas tensiones tendrían que estar presentes ni bien se alimenta la fuente (STB) o debe darse alguna condición previa para que ello ocurra, ya que presumo que el voltaje de STB lo entrega la placa main.
En el diagrama tienes la respuesta. (Página 42)
Parece ser que en esta fuente las tensiones de +12V y +18V siempre estarán presentes.
Mira los bloques enmarcados con líneas verdes, unos fueron sustituidos por puentes y otros omitidos.
La tensión de Stand by nunca es generada por la tarjeta principal. ¿Cómo podría ser eso?
Lo que existe en la tarjeta principal son sub fuentes que generan tensiones menores para su funcionamiento.

En el esquema de la página 46 parece que también son constantes, menos Vcc2.

En el diagrama tienes la respuesta. (Página 42)
Parece ser que en esta fuente las tensiones de +12V y +18V siempre estarán presentes.
Mira los bloques enmarcados con líneas verdes, unos fueron sustituidos por puentes y otros omitidos.
La tensión de Stand by nunca es generada por la tarjeta principal. ¿Cómo podría ser eso?
Lo que existe en la tarjeta principal son sub fuentes que generan tensiones menores para su funcionamiento.

En el esquema de la página 46 parece que también son constantes, menos Vcc2.
Es verdad me exprese mal respecto al origen del STB.

Última edición:
Probablemente el corto se produce en la línea FB a GND (del área hot) en U9101. Tendrías que retirar U9101 y ver si el corto persiste. Además, si te marca corto el opto retirado, tendrás que reemplazarlo.
Tal cual lo decis. Retire el fusible JR9101 y el corto desapareció. Seguí buscando y están los dos capacitores SMD C9124 y C9125 en corto, próximos al U9101. Los levanto y comento. Saludos y gracias


Adjuntos

  • pppphi.jpeg
    433.4 KB · Visitas: 4
Tal cual lo decis. Retire el fusible JR9101 y el corto desapareció. Seguí buscando y están los dos capacitores SMD C9124 y C9125 en corto, próximos al U9101. Los levanto y comento. Salud

Probablemente el corto se produce en la línea FB a GND (del área hot) en U9101. Tendrías que retirar U9101 y ver si el corto persiste. Además, si te marca corto el opto retirado, tendrás que reemplazarlo.

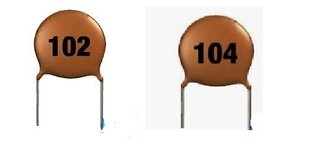

Efectivamente levante el U9101 y el corto desapareció. También están en corto los capacitores SMD C9124 de1NF 500V y C9125 de 100N 50V. La consulta es si podre reemplazarlos por capacitores de 102 y 104 respectivamente, mas que nada por el voltaje.


Adjuntos

  • capa.jpg
    15.5 KB · Visitas: 3
Efectivamente levante el U9101 y el corto desapareció. También están en corto los capacitores SMD C9124 de1NF 500V y C9125 de 100N 50V. La consulta es si podre reemplazarlos por capacitores de 102 y 104 respectivamente, mas que nada por el voltaje.
Por ley, todo capacitor fallado se reemplaza por la aislación que le sigue al ya muerto en el lugar del crimen ..he dicho :rolleyes:
Si era de 400V se reemplaza por 630V
