problema con osciloscopio

#1
Hola a todos/as, vengo hasta aqui para pedir ayuda. Desde hace mucho tiempo tenia ilusion en conseguir un osciloscopio, pues ese momento ha llegado, pero con la mala pata que esta estropeado. Adjunto un enlace donde se puede ver que es lo que le pasa....

No reacciona ningun selector, ni conectando sonda al punto de prueba. Parece que tenga algun problema en la base de tiempos, pero se me escapa. Agradeceria que alguien que tuviera experiencia pudiera guiarme en la reparacion del aparato.
Gracias de antemano y un saludo a todos.

Olvide mencionar que cuando lo enciendo se escucha un fuerte pitido muyy agudo.

(si el mensaje no esta subido a la seccion correcta, ruego me perdonen y lo redirijan donde corresponda)

#2
Buenas tardes zapesku
Parece que no tiene barrido Horizontal, también puede ser que, por medio de algún mando, esté configurado para modo X,Y y por esa razón no tenga barrido Horizontal.
Mira en los mandos que estén relacionados con el Barrido Horizontal, sobre todo la base de tiempos.
Al menos parece que lo demás está funcionando, me parece observar en el vide que el Vertical si funciona, algo es algo.
Si tienes otro Osciloscopio no será muy difícil la reparación.
Intenta poner una foto del frontal y que se vean los mandos.

Sal U2


DOSMETROS

High 2m Modereitor
#3
O sea que el punto recorre de izquierda a derecha pero en el medio de "apaga" ?

Marca y modelo ?

Me parece que lo filmaron "de punta" Miguelus

#5
En primer lugar agradeceros a todos vuestras rapidas respuestas.

Es cierto que esta grabado en vertical, es decir el puntito se desplaza de izquierda a derecha, (no de arriba abajo como se aprecia en el video)
Por lo de los controles he tocado todos y con ninguno se ve resultado diferente.
El modelo de aparato es un Tektronix 2213 de 60mhz.

Que me podeis decir del fuerte pitido que os comento que se escucha cuando enciendo el aparato? pitido muyyy agudo y fuerte??

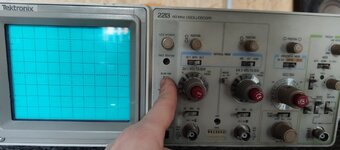

ahi va la foto del aparatejo.

Gracias nuevamente y un saludo a todos.


Adjuntos

DOSMETROS

High 2m Modereitor
#6
Primero proba de conectar un cablecito desde el centro del conector BNC hasta . . . tu dedo puede ser :D , para meterle señal.

No sea cosa que estén rotos los cables :(

#7
Nada acabo de probar lo que me dices y sigue igual, he probado con varias sondas y con ninguna hce nada, ni en AC ni DC ni GND. Tampoco con la señal de prueba del osciloscopio que es de 500mv pp a un 1khz.

A mi me tiene muy mosca el pitido que comento, jamas lo habia oido en un osciloscopio, y no lo relaciono con nada, no se de donde puede venir dicho pitido tannn agudo.


Gracias de todas maneras.

#8
Buenas tardes zapesku

Vamos a ir por partes...

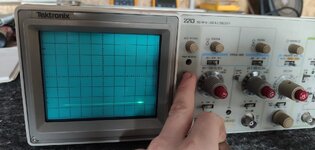

La zona de la decha, la que está enmarcada en Verde es la parte correspondiente al "Trigger", no está correctamente configurada, el mando desplazable denominado "MODE" lo tienes que poner en "AUTO".
El Mando "SOURCE" pásalo a la posición "INT"

Sigamos.
Vemos que en la pantalla hay un punto que se desplaza de izquierda a derecha...
También tenemos un mando denominada SEC/DIV"
Al variar ese mando ¿La velocidad de desplazamiento de ese punto varía también?.
Si la respuesta es afirmativa significa que la Base de Tiempos, en principio, funciona.

Vamos ver si los Amplificadores Verticales funcionan.
Tenemos una zona bordeada en Azul… “VERTICAL MODE”.
Con el Conmutador desplazable de la izquierda, seleccionamos el canal visualizar,
CH1, BOTH (ambos) y CH2.
Vamos a ponerlo en “BOTH”.
El conmutador de la derecha lo podemos poner en “ALT” o en “CHOP”.
De momento lo dejaremos en "ALT"
En estas condiciones, en la pantalla, tendremos que ver dos trazas, podemos desplazarlas verticalmente por medio de los mandos “POSITION”
Bueno, de momento ves probando esto y dime los resultados, en función de ello tomaremos decisiones.

Te dejo el Manual de usuario.


El Manual de Servicio lo puedes descargar de...

http://www.eserviceinfo.com/download.php?fileid=30604


Sal U2


Adjuntos

Última edición:

DOSMETROS

High 2m Modereitor
#9
El pitido seguramente sea el flyback que eleva la tensión del tubo , no creo que esos viejos tuvieran fuente conmutada :unsure:

Eso que en el medio se borra el trazo tiene que ver con lo del foco-brillo que también trabajan con la alta de aceleración del tubito que andará por los 2.000 o 3.000 Volts.

Conseguite el plano.

Saludos !


DOSMETROS

High 2m Modereitor
#11
Por ahora no le demos importancia al pitido , fijate si podés subir el plano , si le das a "mas opciones" ahi tenes , si la imagen es grande zipeala (admite hasta 2Mb) (y)o convertila en PDF (admite 5 Mb)

#12
Hola a todos y nuevamente gracias por la ayuda.

miguelus he seguido tus pasos y he colocado los selectores tal y como me has dicho.
La traza horizontal no ha aparecido en ninguno de los 2 canales, si que se ve que varia la velocidad en que el punto recorre la pantalla de izquierda a derecha cuando juego con el conmutador de tiempo (sec/div) pero no llega a ocupar nunca la pantalla complentamente, no sale la traza (linea horizontal)
moviendo los mandos de posicion vertical si que noto que obedece, modifica su posicion en la vertical pero sigue en las mismas.

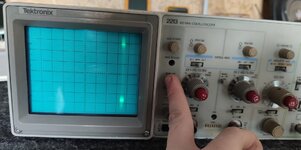

Os subo otro video para que veais lo que hace.
Al principio del video juego con la posicion vertical (primero un canal y luego otro) y despues con el tiempo, hay un momento que parece que se vuelve loco.

Gracias por vuestra colaboracion, espero que sepais decirme algo mas. Y por supuesto graciasssss!!!!!


#13
Amigo Zapesku,la falla esta en circuito de oscilador horizontal o tambien en salida del mismo,toma voltaje toda esa parte de circuito,yo tube el mismo problema y solucione que un par de fets apariados defectuosos.
