Sensor inductivo

[jorgecatejo]

Buenas tardes, tengo un sensor inductivo de la marca Pepperl+fuchs modelo :
NCN4 -12 GM35 NO-V1 necesito probarlo .(tengo un relé , fuente 24 vdc)
Como lo conecto para saber si esta bueno , alguien que me puede ayudar , muchas gracias.



[DOSMETROS]

35 segundos de búsqueda

https://files.pepperl-fuchs.com/webcat/navi/productInfo/edb/181103_spa.pdf?v=20190725000137



[jorgecatejo]

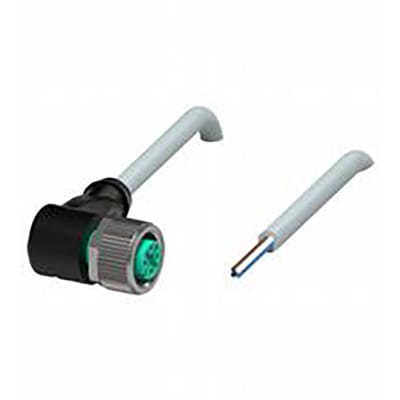

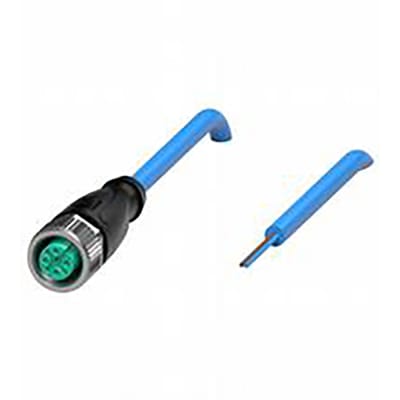

Amigo Dosmetros ; esa hoja técnica la tengo,mi duda si le coloco los 24 v lo voy a dañar , debe ir un relé en serie o no , ademas ete sensor vine con 4 cables...sabe como puedo conectarlo para probarlo?



[DOSMETROS]

ademas ete sensor vine con 4 cables.

Tipo de salida 2-hilos

Debes usar solo los dos de salida 1 y 2 , que son marrón y azul , blanco y negro no se usaría , son para otros modelos

Si no me equivoco es para 12 V ...



[jorgecatejo]

Dosmetros ; sabes lo conecte así(archivo adjunto)y no me funciona...le coloco algo metálico al sensor para cerrar circuito y no se cierra.
que opinas ?



[DOSMETROS]

Cuantos Ohms mide el relé ?

Función de conmutación Normalmente Cerrado (NC)



[jorgecatejo]

no tengo para medir ahora...esta bien el circuito que te envié ?te adjunto foto de los reles asociados a estos sensores en panel de control, estoy utilizando uno igual para realizar prueba.
