Sistema De Visualización
Intensidad
Se trata de un potenciómetro que ajusta el brillo de la señal en la pantalla. Este mando actúa sobre la rejilla más cercana al cátodo del CRT (G1), controlando el número de electrones emitidos por este.
En un osciloscopio analógico si se aumenta la velocidad de barrido es necesario aumentar el nivel de intensidad. Por otra parte, si se desconecta el barrido horizontal es necesario reducir la intensidad del haz al mínimo (para evitar que el bombardeo concentrado de electrones sobre la parte interior de la pantalla deteriore la capa fluorescente que la recubre).
Enfoque
Se trata de un potenciómetro que ajusta la nitidez del haz sobre la pantalla. Este mando actúa sobre las rejillas intermedias del CRT (G2 y G4) controlando la finura del haz de electrones. Se retocará dicho mando para una visualización lo más precisa posible. Los osciloscopios digitales no necesitan este control.
Rotación del haz
Resistencia ajustable actuando sobre una bobina y que nos permite alinear el haz con el eje horizontal de la pantalla. Campos magnéticos intensos cercanos al osciloscopio pueden afectar a la orientación del haz. La posición del osciloscopio con respecto al campo magnético terrestre también puede afectar. Los osciloscopios digitales no necesitan de este control. Se ajustará dicha resistencia, con el mando de acoplamiento de la señal de entrada en posición GND, hasta conseguir que el haz esté perfectamente horizontal.
Sistema vertical
Posición
Este control consta de un potenciómetro que permite mover verticalmente la forma de onda hasta el punto exacto que se desee. Cuando se está trabajando con una sola señal el punto normalmente elegido suele ser el centro de la pantalla.
Conmutador

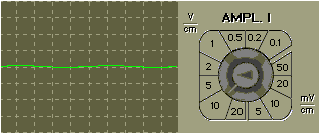

Se trata de un conmutador con un gran número de posiciones, cada una de las cuales, representa el factor de escala empleado por el sistema vertical. Por ejemplo si el mando esta en la posición 2 voltios/div significa que cada una de las divisiones verticales de la pantalla (aproximadamente de un 1 cm.) representan 2 voltios. Las divisiones más pequeñas representaran una quinta parte de este valor, o sea, 0.4 voltios.
La máxima tensión que se puede visualizar con el osciloscopio presentado y con una sonda de 10X será entonces: 10 (factor de división de la sonda) x 20 voltios/div (máxima escala) x 8 divisiones verticales = 1600 voltios. En la pantalla se representa una señal de 1Vpp tal como la veriamos en diferentes posiciones del conmutador.
Mando variable
Se trata de un potenciómetro situado de forma concéntrica al conmutador del amplificador vertical y podemos considerarlo como una especie de lupa del sistema vertical.

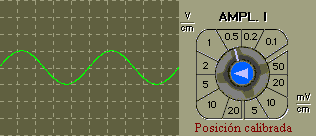

Para realizar medidas es necesario colocarlo en su posición calibrada.
Acoplamiento de entrada
Se trata de un conmutador de tres posiciones que conecta eléctricamente a la entrada del osciloscopio la señal exterior. El acoplamiento DC deja pasar la señal tal como viene del circuito exterior (es la señal real).El acoplamiento AC bloquea mediante un condensador la componente continua que posea la señal exterior. El acoplamiento GND desconecta la señal de entrada del sistema vertical y lo conecta a masa, permitiéndonos situar el punto de referencia en cualquier parte de la pantalla (generalmente el centro de la pantalla cuando se trabaja con una sola señal).
Inversión
Es un conmutador de dos posiciones en forma de botón que permite en una de sus posiciones invertir la señal de entrada en el canal I (existen otros osciloscopios que invierten el canal II).
Modo alterno / Chopeado
Es un conmutador de dos posiciones, en forma de botón, que permite, cuando nos encontramos en modo DUAL, seleccionar el modo de trazado de las señales en pantalla. En el modo alternado se traza completamente la señal del canal I y después la del canal II y asi sucesivamente. Se utiliza para señales de media y alta frecuencia (generalmente cuando el mando TIMEBASE está situado en una escala de 0.5 msg. ó inferior). En el modo chopeado el osciloscopio traza una pequeña parte del canal I después otra pequeña parte del canal II, hasta completar un trazado completo y empezar de nuevo. Se utiliza para señales de baja frecuencia (con el mando TIMEBASE en posición de 1 msg. ó superior).
Modo simple / Dual / Suma
Es un control formado por tres conmutadores de dos posiciones, en forma de botón, que permite seleccionar entres tres modos de funcionamiento: simple, dual y suma. En el modo simple actuamos tan solo sobre el conmutador etiquetado como CH I/II. Si no está pulsado visualizaremos la señal que entra por el canal I y si lo está la señal del canal II. El modo dual se selecciona con el conmutador etiquetado DUAL. Si no está pulsado visualizaremos un solo canal (cual, dependerá del estado del conmutador CH I/II) y si lo está visualizaremos simultáneamente ambos canales. El modo suma se selecciona pulsando el conmutador etiquetado I+II (si también lo está el etiquetado como DUAL) y nos permite visualizar la suma de ambas señales en pantalla.
Sistema Horizontal
Posición
Este control consta de un potenciómetro que permite mover horizontalmente la forma de onda hasta el punto exacto que se desee. Cuando se está trabajando con una sola señal el punto normalmente elegido suele ser el centro de la pantalla.
Conmutador

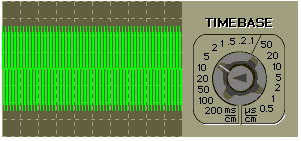

Se trata de un conmutador con un gran número de posiciones, cada una de las cuales, representa el factor de escala empleado por el sistema de barrido horizontal. Por ejemplo si el mando esta en la posición 1 msg/div significa que cada una de las divisiones horizontales de la pantalla (aproximadamente de un 1 cm.) representan 1 milisegundo. Las divisiones más pequeñas representaran una quinta parte de este valor, o sea, 200 µsg. El osciloscopio presentado puede visualizar un máximo de 2 sg en pantalla (200 msg x 10 divisiones) y un mínimo de 100 nsg por división, si empleamos la Amplificación (0.5 µsg / 5).
Mando variable
Se trata de un potenciómetro situado de forma concéntrica al conmutador de la base de tiempos y podemos considerarlo como una especie de lupa del sistema horizontal. Para realizar medidas es necesario colocarlo en su posición calibrada.
Amplificación
Este control consta de un pequeño conmutador en forma de botón que permite amplificar la señal en horizontal por un factor constante (normalmente x5 ó x10). Se utiliza para visualizar señales de muy alta frecuencia (cuando el conmutador TIMEBASE no permite hacerlo). Hay que tenerle en cuenta a la hora de realizar medidas cuantitativas (habrá que dividir la medida realizada en pantalla por el factor indicado).
XY
Este control consta de un pequeño conmutador en forma de botón que permite desconectar el sistema de barrido interno del osciloscopio, haciendo estas funciones uno de los canales verticales (generalmente el canal II). Como veremos en el capítulo dedicado a las medidas esto nos permite visualizar curvas de respuesta ó las famosas figuras de Lissajous, utiles tanto para la medida de fase como de frecuencia.
Sistema De Disparo
Sentido
Este control consta de un conmutador en forma de botón que permite invertir el sentido del disparo. Si está sin pulsar la señal se dispara subiendo (flanco positivo +) y si lo pulsamos se disparará bajando (flanco negativo -).Es conveniente disparar la señal en el flanco de transición más rápida.
Nivel
Se trata de un potenciómetro que permite en el modo de disparo manual, ajustar el nivel de señal a partir del cual, el sistema de barrido empieza a actuar. Este ajuste no es operativo en modo de disparo automático.
Acoplamiento
Debido a las muy diferentes señales que se pueden presentar en electrónica, el osciloscopio presenta un conmutador con el que podemos conseguir el disparo estable de la señal en diferentes situaciones. La gama de frecuencias ó tipos de señales que abarca cada posición del conmutador depende del tipo de osciloscopio (es posible incluso que el osciloscopio tenga otras posiciones, especialmente para tratar las señales de televisión). En la siguiente figura se especifica los datos para un osciloscopio en particular. Para tu osciloscopio deberás consultar la información suministrada por el fabricante, para actualizar esta tabla.
Exterior
La situación normal es que se permita al osciloscopio quien internamente dispare la señal de entrada. Esto permite sincronizar casi todas las señales periódicas siempre que la altura de la imagen supere un cierto valor (generalmente muy pequeño, del orden de media división). Para algunas señales complicadas, es necesario dispararlas con otra señal procedente del mismo circuito de prueba. Esto puede hacerse introduciendo esta última señal por el conector etiquetado TRIG. EXT. y pulsando también el botón que le acompaña.
Holdoff

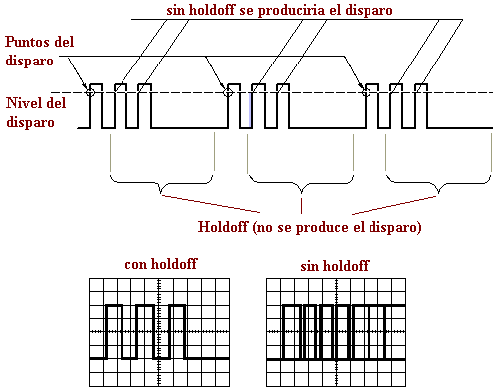

Podía traducirse como mantener (hold) desconectado (off).Este control no está incluido en los osciloscopios de nivel bajo ó medio. Se utiliza cuando deseamos sincronizar en la pantalla del osciloscopio señales formadas por trenes de impulsos espaciados en el tiempo. Se pretende que el osciloscopio se dispare cuando el primer impulso del que consta el tren alcance el nivel de tensión fijado para el disparo, pero que exista una zona de sombra para el disparo que cubra los impulsos siguientes, el osciloscopio no debe dispararse hasta que llegue el primer impulso del siguiente tren. Consta generalmente de un mando asociado con un interruptor, este último pone en funcionamiento el sistema holdoff y el mando variable ajusta el tiempo de sombra para el disparo. En la siguiente figura se observará mejor el funcionamiento.
Linea de retardo
Tampoco es habitual encontrar dicho mando en los osciloscopios de gama media, baja. Sin embargo cuando deseamos amplificar un detalle que no se encuentra cercano al momento del disparo, necesitamos de alguna manera retardar este último un determinado tiempo para con el mando de la base de tiempos poderlo amplificar. Esto es precisamente lo que realiza este mando. Consta de un conmutador de varias posiciones que nos proporciona el tiempo que el osciloscopio retarda la presentación desde el momento que la señal se dispara, este tiempo puede variar, dependiendo del osciloscopio, desde algunas fracciones de µsg a algunos centenares de msg; posee también, y generalmente concentrico con el anterior, un mando variable para ajustar de forma más precisa el tiempo anterior. Y por último, un conmutador que en una posición etiquetada como search indica al osciloscopio que busque el punto a partir del cual deseamos que se presente la señal y otra posición etiquetada como delay que fija la anterior posición y permite el uso de la base de tiempos para amplificar el detalle deseado
Intensidad
Se trata de un potenciómetro que ajusta el brillo de la señal en la pantalla. Este mando actúa sobre la rejilla más cercana al cátodo del CRT (G1), controlando el número de electrones emitidos por este.
En un osciloscopio analógico si se aumenta la velocidad de barrido es necesario aumentar el nivel de intensidad. Por otra parte, si se desconecta el barrido horizontal es necesario reducir la intensidad del haz al mínimo (para evitar que el bombardeo concentrado de electrones sobre la parte interior de la pantalla deteriore la capa fluorescente que la recubre).
Enfoque
Se trata de un potenciómetro que ajusta la nitidez del haz sobre la pantalla. Este mando actúa sobre las rejillas intermedias del CRT (G2 y G4) controlando la finura del haz de electrones. Se retocará dicho mando para una visualización lo más precisa posible. Los osciloscopios digitales no necesitan este control.
Rotación del haz
Resistencia ajustable actuando sobre una bobina y que nos permite alinear el haz con el eje horizontal de la pantalla. Campos magnéticos intensos cercanos al osciloscopio pueden afectar a la orientación del haz. La posición del osciloscopio con respecto al campo magnético terrestre también puede afectar. Los osciloscopios digitales no necesitan de este control. Se ajustará dicha resistencia, con el mando de acoplamiento de la señal de entrada en posición GND, hasta conseguir que el haz esté perfectamente horizontal.
Sistema vertical
Posición
Este control consta de un potenciómetro que permite mover verticalmente la forma de onda hasta el punto exacto que se desee. Cuando se está trabajando con una sola señal el punto normalmente elegido suele ser el centro de la pantalla.
Conmutador
Se trata de un conmutador con un gran número de posiciones, cada una de las cuales, representa el factor de escala empleado por el sistema vertical. Por ejemplo si el mando esta en la posición 2 voltios/div significa que cada una de las divisiones verticales de la pantalla (aproximadamente de un 1 cm.) representan 2 voltios. Las divisiones más pequeñas representaran una quinta parte de este valor, o sea, 0.4 voltios.
La máxima tensión que se puede visualizar con el osciloscopio presentado y con una sonda de 10X será entonces: 10 (factor de división de la sonda) x 20 voltios/div (máxima escala) x 8 divisiones verticales = 1600 voltios. En la pantalla se representa una señal de 1Vpp tal como la veriamos en diferentes posiciones del conmutador.
Mando variable
Se trata de un potenciómetro situado de forma concéntrica al conmutador del amplificador vertical y podemos considerarlo como una especie de lupa del sistema vertical.
Para realizar medidas es necesario colocarlo en su posición calibrada.
Acoplamiento de entrada
Se trata de un conmutador de tres posiciones que conecta eléctricamente a la entrada del osciloscopio la señal exterior. El acoplamiento DC deja pasar la señal tal como viene del circuito exterior (es la señal real).El acoplamiento AC bloquea mediante un condensador la componente continua que posea la señal exterior. El acoplamiento GND desconecta la señal de entrada del sistema vertical y lo conecta a masa, permitiéndonos situar el punto de referencia en cualquier parte de la pantalla (generalmente el centro de la pantalla cuando se trabaja con una sola señal).
Inversión
Es un conmutador de dos posiciones en forma de botón que permite en una de sus posiciones invertir la señal de entrada en el canal I (existen otros osciloscopios que invierten el canal II).
Modo alterno / Chopeado
Es un conmutador de dos posiciones, en forma de botón, que permite, cuando nos encontramos en modo DUAL, seleccionar el modo de trazado de las señales en pantalla. En el modo alternado se traza completamente la señal del canal I y después la del canal II y asi sucesivamente. Se utiliza para señales de media y alta frecuencia (generalmente cuando el mando TIMEBASE está situado en una escala de 0.5 msg. ó inferior). En el modo chopeado el osciloscopio traza una pequeña parte del canal I después otra pequeña parte del canal II, hasta completar un trazado completo y empezar de nuevo. Se utiliza para señales de baja frecuencia (con el mando TIMEBASE en posición de 1 msg. ó superior).
Modo simple / Dual / Suma
Es un control formado por tres conmutadores de dos posiciones, en forma de botón, que permite seleccionar entres tres modos de funcionamiento: simple, dual y suma. En el modo simple actuamos tan solo sobre el conmutador etiquetado como CH I/II. Si no está pulsado visualizaremos la señal que entra por el canal I y si lo está la señal del canal II. El modo dual se selecciona con el conmutador etiquetado DUAL. Si no está pulsado visualizaremos un solo canal (cual, dependerá del estado del conmutador CH I/II) y si lo está visualizaremos simultáneamente ambos canales. El modo suma se selecciona pulsando el conmutador etiquetado I+II (si también lo está el etiquetado como DUAL) y nos permite visualizar la suma de ambas señales en pantalla.
Sistema Horizontal
Posición
Este control consta de un potenciómetro que permite mover horizontalmente la forma de onda hasta el punto exacto que se desee. Cuando se está trabajando con una sola señal el punto normalmente elegido suele ser el centro de la pantalla.
Conmutador
Se trata de un conmutador con un gran número de posiciones, cada una de las cuales, representa el factor de escala empleado por el sistema de barrido horizontal. Por ejemplo si el mando esta en la posición 1 msg/div significa que cada una de las divisiones horizontales de la pantalla (aproximadamente de un 1 cm.) representan 1 milisegundo. Las divisiones más pequeñas representaran una quinta parte de este valor, o sea, 200 µsg. El osciloscopio presentado puede visualizar un máximo de 2 sg en pantalla (200 msg x 10 divisiones) y un mínimo de 100 nsg por división, si empleamos la Amplificación (0.5 µsg / 5).
Mando variable
Se trata de un potenciómetro situado de forma concéntrica al conmutador de la base de tiempos y podemos considerarlo como una especie de lupa del sistema horizontal. Para realizar medidas es necesario colocarlo en su posición calibrada.
Amplificación
Este control consta de un pequeño conmutador en forma de botón que permite amplificar la señal en horizontal por un factor constante (normalmente x5 ó x10). Se utiliza para visualizar señales de muy alta frecuencia (cuando el conmutador TIMEBASE no permite hacerlo). Hay que tenerle en cuenta a la hora de realizar medidas cuantitativas (habrá que dividir la medida realizada en pantalla por el factor indicado).
XY
Este control consta de un pequeño conmutador en forma de botón que permite desconectar el sistema de barrido interno del osciloscopio, haciendo estas funciones uno de los canales verticales (generalmente el canal II). Como veremos en el capítulo dedicado a las medidas esto nos permite visualizar curvas de respuesta ó las famosas figuras de Lissajous, utiles tanto para la medida de fase como de frecuencia.
Sistema De Disparo
Sentido
Este control consta de un conmutador en forma de botón que permite invertir el sentido del disparo. Si está sin pulsar la señal se dispara subiendo (flanco positivo +) y si lo pulsamos se disparará bajando (flanco negativo -).Es conveniente disparar la señal en el flanco de transición más rápida.
Nivel
Se trata de un potenciómetro que permite en el modo de disparo manual, ajustar el nivel de señal a partir del cual, el sistema de barrido empieza a actuar. Este ajuste no es operativo en modo de disparo automático.
Acoplamiento
Debido a las muy diferentes señales que se pueden presentar en electrónica, el osciloscopio presenta un conmutador con el que podemos conseguir el disparo estable de la señal en diferentes situaciones. La gama de frecuencias ó tipos de señales que abarca cada posición del conmutador depende del tipo de osciloscopio (es posible incluso que el osciloscopio tenga otras posiciones, especialmente para tratar las señales de televisión). En la siguiente figura se especifica los datos para un osciloscopio en particular. Para tu osciloscopio deberás consultar la información suministrada por el fabricante, para actualizar esta tabla.
Exterior
La situación normal es que se permita al osciloscopio quien internamente dispare la señal de entrada. Esto permite sincronizar casi todas las señales periódicas siempre que la altura de la imagen supere un cierto valor (generalmente muy pequeño, del orden de media división). Para algunas señales complicadas, es necesario dispararlas con otra señal procedente del mismo circuito de prueba. Esto puede hacerse introduciendo esta última señal por el conector etiquetado TRIG. EXT. y pulsando también el botón que le acompaña.
Holdoff
Podía traducirse como mantener (hold) desconectado (off).Este control no está incluido en los osciloscopios de nivel bajo ó medio. Se utiliza cuando deseamos sincronizar en la pantalla del osciloscopio señales formadas por trenes de impulsos espaciados en el tiempo. Se pretende que el osciloscopio se dispare cuando el primer impulso del que consta el tren alcance el nivel de tensión fijado para el disparo, pero que exista una zona de sombra para el disparo que cubra los impulsos siguientes, el osciloscopio no debe dispararse hasta que llegue el primer impulso del siguiente tren. Consta generalmente de un mando asociado con un interruptor, este último pone en funcionamiento el sistema holdoff y el mando variable ajusta el tiempo de sombra para el disparo. En la siguiente figura se observará mejor el funcionamiento.
Linea de retardo
Tampoco es habitual encontrar dicho mando en los osciloscopios de gama media, baja. Sin embargo cuando deseamos amplificar un detalle que no se encuentra cercano al momento del disparo, necesitamos de alguna manera retardar este último un determinado tiempo para con el mando de la base de tiempos poderlo amplificar. Esto es precisamente lo que realiza este mando. Consta de un conmutador de varias posiciones que nos proporciona el tiempo que el osciloscopio retarda la presentación desde el momento que la señal se dispara, este tiempo puede variar, dependiendo del osciloscopio, desde algunas fracciones de µsg a algunos centenares de msg; posee también, y generalmente concentrico con el anterior, un mando variable para ajustar de forma más precisa el tiempo anterior. Y por último, un conmutador que en una posición etiquetada como search indica al osciloscopio que busque el punto a partir del cual deseamos que se presente la señal y otra posición etiquetada como delay que fija la anterior posición y permite el uso de la base de tiempos para amplificar el detalle deseado
