Introducción
El concepto original del AO (amplificador operacional) procede del campo de los computadores analógicos, en los que comenzaron a usarse técnicas operacionales en una época tan temprana como en los años 40. El nombre de amplificador operacional deriva del concepto de un amplificador dc (amplificador acoplado en continua) con una entrada diferencial y ganancia extremadamente alta, cuyas características de operación estaban determinadas por los elementos de realimentación utilizados. Cambiando los tipos y disposición de los elementos de realimentación, podían implementarse diferentes operaciones analógicas; en gran medida, las características globales del circuito estaban determinadas sólo por estos elementos de realimentación. De esta forma, el mismo amplificador era capaz de realizar diversas operaciones, y el desarrollo gradual de los amplificadores operacionales dio lugar al nacimiento de una nueva era en los conceptos de diseño de circuitos.
Los primeros amplificadores operacionales usaban el componente básico de su tiempo: la válvula de vacío. El uso generalizado de los AOs no comenzó realmente hasta los años 60, cuando empezaron a aplicarse las técnicas de estado sólido al diseño de circuitos amplificadores operacionales, fabricándose módulos que realizaban la circuitería interna del amplificador operacional mediante diseño discreto de estado sólido. Entonces, a mediados de los 60, se introdujeron los primeros amplificadores operacionales de circuito integrado. En unos pocos años los amplificadores operacionales integrados se convirtieron en una herramienta estándar de diseño, abarcando aplicaciones mucho más allá del ámbito original de los computadores analógicos.
Qué es un Amplificador Operacional?
El amplificador operacional es un dispositivo lineal de propósito general el cual tiene capacidad de manejo de señal desde f=0 Hz hasta una frecuencia definida por el fabricante; tiene además límites de señal que van desde el orden de los nV, hasta unas docenas de voltio (especificacion también definida por el fabricante). Los amplificadores operacionales se caracterizan por su entrada diferencial y una ganancia muy alta, generalmente mayor que
equivalentes a 100dB.
El A.O es un amplificador de alta ganancia directamente acoplado, que en general se alimenta con fuentes positivas y negativas, lo cual permite que tenga excursiones tanto por arriba como por debajo de tierra (o el punto de referencia que se considere).
El nombre de Amplificador Operacional proviene de una de las utilidades básicas de este, como lo son realizar operaciones matemáticas en computadores analógicos (características operativas).
El Amplificador Operacional ideal se caracteriza por:
1. Resistencia de entrada,(Ren), tiende a infinito.
2. Resistencia de salida, (Ro), tiende a cero.
3. Ganancia de tensión de lazo abierto, (A), tiende a infinito.
4. Ancho de banda (BW) tiende a infinito.
5. vo = 0 cuando v+ = v-
Ya que la resistencia de entrada, Ren, es infinita, la corriente en cada entrada, inversora y no inversora, es cero. Además el hecho de que la ganancia de lazo abierto sea infinita hace que la tensión entre las dos terminales sea cero, como se muestra a continuación:
Principios Básicos de los Amplificadores Operacionales
El amplificador operacional ideal
Los primeros amplificadores operacionales usaban el componente básico de su tiempo: la válvula de vacío. El uso generalizado de los AOs no comenzó realmente hasta los años 60, cuando empezaron a aplicarse las técnicas de estado sólido al diseño de circuitos amplificadores operacionales, fabricándose módulos que realizaban la circuitería interna del amplificador operacional mediante diseño discreto de estado sólido. Entonces, a mediados de los 60, se introdujeron los primeros amplificadores operacionales de circuito integrado. En unos pocos años los amplificadores operacionales integrados se convirtieron en una herramienta estándar de diseño, abarcando aplicaciones mucho más allá del ámbito original de los computadores analógicos.

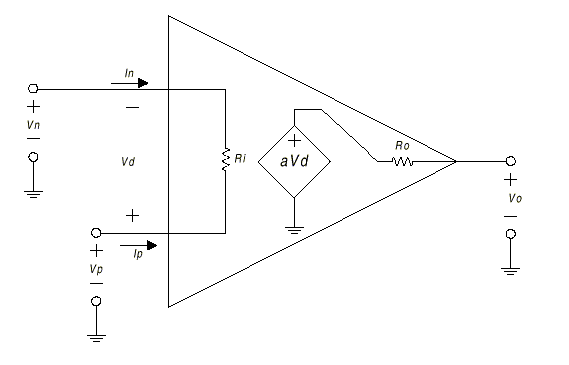

Figura 1En la figura 1 se muestra un amplificador idealizado. Es un dispositivo de acoplo directo con entrada diferencial, y un único terminal de salida. El amplificador sólo responde a la diferencia de tensión entre los dos terminales de entrada, no a su potencial común. Una señal positiva en la entrada inversora (-), produce una señal negativa a la salida, mientras que la misma señal en la entrada no inversora (+) produce una señal positiva en la salida. Con una tensión de entrada diferencial, Vd, la tensión de salida, Vo, será a Vd, donde a es la ganancia del amplificador. Ambos terminales de entrada del amplificador se utilizarán siempre independientemente de la aplicación. La señal de salida es de un sólo terminal y está referida a masa, por consiguiente, se utilizan tensiones de alimentación bipolares ( ± )V0 = a Vda = infinitoRi = infinitoRo = 0BW (ancho de banda) = infinitoV0 = 0 sí Vd = 0
Teniendo en mente estas funciones de la entrada y salida, podemos definir ahora las propiedades del amplificador ideal. Son las siguientes:
1. La ganancia de tensión es infinita:
2. La resistencia de entrada es infinita:
3. La resistencia de salida es cero:
Ro = 0
4. El ancho de banda es infinito:
5. La tensión offset de entrada es cero:
V0 = 0 sí Vd = 0
A partir de estas características del AO, podemos deducir otras dos importantes propiedades adicionales. Puesto que, la ganancia en tensión es infinita, cualquier señal de salida que se desarrolle será el resultado de una señal de entrada infinitesimalmente pequeña. Luego, en resumen:
La tensión de entrada diferencial es nula.
También, si la resistencia de entrada es infinita. No existe flujo de corriente en ninguno de los terminales de entrada
Estas dos propiedades pueden considerarse como axiomas, y se emplearán repetidamente en el análisis y diseño del circuito del AO. Una vez entendidas estas propiedades, se pude, lógicamente, deducir el funcionamiento de casi todos los circuitos amplificadores operacionales.
Configuraciones básicas del amplificador operacional
Los amplificadores operacionales se pueden conectar según dos circuitos amplificadores básicos: las configuraciones (1) inversora y (2) no inversora. Casi todos los demás circuitos con amplificadores operacionales están basados, de alguna forma, en estas dos configuraciones básicas. Además, existen variaciones estrechamente relacionadas de estos dos circuitos, más otro circuito básico que es una combinación de los dos primeros: el amplificador diferencial.
El amplificador inversor

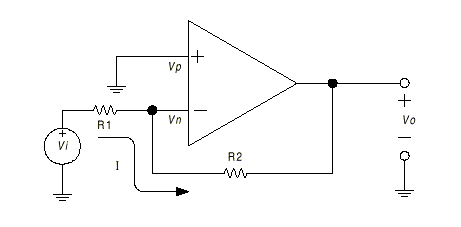

La figura 2 ilustra la primera configuración básica del AO. El amplificador inversor. En este circuito, la entrada (+) está a masa, y la señal se aplica a la entrada (-) a través de R1, con realimentación desde la salida a través de R2.
Figura 2.
Aplicando las propiedades anteriormente establecidas del AO ideal, las características distintivas de este circuito se pueden analizar como sigue.
Puesto que el amplificador tiene ganancia infinita, desarrollará su tensión de salida, V0, con tensión de entrada nula. Ya que, la entrada diferencial de A es:
Vd = Vp - Vn, ==> Vd = 0.- Y si Vd = 0,
entonces toda la tensión de entrada Vi, deberá aparecer en R1, obteniendo una corriente en R1
Vn está a un potencial cero, es un punto de tierra virtual
Toda la corriente I que circula por R1 pasará por R2, puesto que no se derivará ninguna corriente hacia la entrada del operacional (Impedancia infinita), así pues el producto de I por R2 será igual a - V0
por lo que:
luego la ganancia del amplificador inversor:
Deben observarse otras propiedades adicionales del amplificador inversor ideal. La ganancia se puede variar ajustando bien R1, o bien R2. Si R2 varía desde cero hasta infinito, la ganancia variará también desde cero hasta infinito, puesto que es directamente proporcional a R2. La impedancia de entrada es igual a R1, y Vi y R1 únicamente determinan la corriente I, por lo que la corriente que circula por R2 es siempre I, para cualquier valor de dicha R2.
La entra del amplificador, o el punto de conexión de la entrada y las señales de realimentación, es un nudo de tensión nula, independientemente de la corriente I. Luego, esta conexión es un punto de tierra virtual, un punto en el que siempre habrá el mismo potencial que en la entrada (+). Por tanto, este punto en el que se suman las señales de salida y entrada, se conoce también como nudo suma. Esta última característica conduce al tercer axioma básico de los amplificadores operacionales, el cual se aplica a la operación en bucle cerrado:
En bucle cerrado, la entrada (-) será regulada al potencial de entrada (+) o de referencia.
Esta propiedad puede aún ser o no ser obvia, a partir de la teoría de tensión de entrada de diferencial nula. Es, sin embargo, muy útil para entender el circuito del AO, ver la entrada (+) como un terminal de referencia, el cual controlará el nivel que ambas entradas asumen. Luego esta tensión puede ser masa (como en la figura 2), o cualquier potencial que se desee.
El amplificador no inversor
La segunda configuración básica del AO ideal es el amplificador no inversor, mostrado en la figura 3. Este circuito ilustra claramente la validez del axioma 3.
Figura 3.
En este circuito, la tensión Vi se aplica a la entrada (+), y una fracción de la señal de salida, Vo, se aplica a la entrada (-) a través del divisor de tensión R1 - R2. Puesto que, no fluye corriente de entrada en ningún terminal de entrada, y ya que Vd = 0, la tensión en R1 será igual a Vi.
Así pues
y como
tendremos pues que:
que si lo expresamos en términos de ganancia:
que es la ecuación característica de ganancia para el amplificador no inversor ideal.
También se pueden deducir propiedades adicionales para esta configuración. El límite inferior de ganancia se produce cuando R2 = 0, lo que da lugar a una ganancia unidad.
En el amplificador inversor, la corriente a través de R1 siempre determina la corriente a través de R2, independientemente del valor de R2, esto también es cierto en el amplificador no inversor. Luego R2 puede utilizarse como un control de ganancia lineal, capaz de incrementar la ganancia desde el mínimo unidad hasta un máximo de infinito. La impedancia de entrada es infinita, puesto que se trata de un amplificador ideal.
El concepto original del AO (amplificador operacional) procede del campo de los computadores analógicos, en los que comenzaron a usarse técnicas operacionales en una época tan temprana como en los años 40. El nombre de amplificador operacional deriva del concepto de un amplificador dc (amplificador acoplado en continua) con una entrada diferencial y ganancia extremadamente alta, cuyas características de operación estaban determinadas por los elementos de realimentación utilizados. Cambiando los tipos y disposición de los elementos de realimentación, podían implementarse diferentes operaciones analógicas; en gran medida, las características globales del circuito estaban determinadas sólo por estos elementos de realimentación. De esta forma, el mismo amplificador era capaz de realizar diversas operaciones, y el desarrollo gradual de los amplificadores operacionales dio lugar al nacimiento de una nueva era en los conceptos de diseño de circuitos.
Los primeros amplificadores operacionales usaban el componente básico de su tiempo: la válvula de vacío. El uso generalizado de los AOs no comenzó realmente hasta los años 60, cuando empezaron a aplicarse las técnicas de estado sólido al diseño de circuitos amplificadores operacionales, fabricándose módulos que realizaban la circuitería interna del amplificador operacional mediante diseño discreto de estado sólido. Entonces, a mediados de los 60, se introdujeron los primeros amplificadores operacionales de circuito integrado. En unos pocos años los amplificadores operacionales integrados se convirtieron en una herramienta estándar de diseño, abarcando aplicaciones mucho más allá del ámbito original de los computadores analógicos.
Qué es un Amplificador Operacional?
El amplificador operacional es un dispositivo lineal de propósito general el cual tiene capacidad de manejo de señal desde f=0 Hz hasta una frecuencia definida por el fabricante; tiene además límites de señal que van desde el orden de los nV, hasta unas docenas de voltio (especificacion también definida por el fabricante). Los amplificadores operacionales se caracterizan por su entrada diferencial y una ganancia muy alta, generalmente mayor que
El A.O es un amplificador de alta ganancia directamente acoplado, que en general se alimenta con fuentes positivas y negativas, lo cual permite que tenga excursiones tanto por arriba como por debajo de tierra (o el punto de referencia que se considere).
El nombre de Amplificador Operacional proviene de una de las utilidades básicas de este, como lo son realizar operaciones matemáticas en computadores analógicos (características operativas).
El Amplificador Operacional ideal se caracteriza por:
1. Resistencia de entrada,(Ren), tiende a infinito.
2. Resistencia de salida, (Ro), tiende a cero.
3. Ganancia de tensión de lazo abierto, (A), tiende a infinito.
4. Ancho de banda (BW) tiende a infinito.
5. vo = 0 cuando v+ = v-
Ya que la resistencia de entrada, Ren, es infinita, la corriente en cada entrada, inversora y no inversora, es cero. Además el hecho de que la ganancia de lazo abierto sea infinita hace que la tensión entre las dos terminales sea cero, como se muestra a continuación:
Principios Básicos de los Amplificadores Operacionales
El amplificador operacional ideal
Los primeros amplificadores operacionales usaban el componente básico de su tiempo: la válvula de vacío. El uso generalizado de los AOs no comenzó realmente hasta los años 60, cuando empezaron a aplicarse las técnicas de estado sólido al diseño de circuitos amplificadores operacionales, fabricándose módulos que realizaban la circuitería interna del amplificador operacional mediante diseño discreto de estado sólido. Entonces, a mediados de los 60, se introdujeron los primeros amplificadores operacionales de circuito integrado. En unos pocos años los amplificadores operacionales integrados se convirtieron en una herramienta estándar de diseño, abarcando aplicaciones mucho más allá del ámbito original de los computadores analógicos.
Teniendo en mente estas funciones de la entrada y salida, podemos definir ahora las propiedades del amplificador ideal. Son las siguientes:
1. La ganancia de tensión es infinita:
2. La resistencia de entrada es infinita:
3. La resistencia de salida es cero:
Ro = 0
4. El ancho de banda es infinito:
5. La tensión offset de entrada es cero:
V0 = 0 sí Vd = 0
A partir de estas características del AO, podemos deducir otras dos importantes propiedades adicionales. Puesto que, la ganancia en tensión es infinita, cualquier señal de salida que se desarrolle será el resultado de una señal de entrada infinitesimalmente pequeña. Luego, en resumen:
La tensión de entrada diferencial es nula.
También, si la resistencia de entrada es infinita. No existe flujo de corriente en ninguno de los terminales de entrada
Estas dos propiedades pueden considerarse como axiomas, y se emplearán repetidamente en el análisis y diseño del circuito del AO. Una vez entendidas estas propiedades, se pude, lógicamente, deducir el funcionamiento de casi todos los circuitos amplificadores operacionales.
Configuraciones básicas del amplificador operacional
Los amplificadores operacionales se pueden conectar según dos circuitos amplificadores básicos: las configuraciones (1) inversora y (2) no inversora. Casi todos los demás circuitos con amplificadores operacionales están basados, de alguna forma, en estas dos configuraciones básicas. Además, existen variaciones estrechamente relacionadas de estos dos circuitos, más otro circuito básico que es una combinación de los dos primeros: el amplificador diferencial.
El amplificador inversor
La figura 2 ilustra la primera configuración básica del AO. El amplificador inversor. En este circuito, la entrada (+) está a masa, y la señal se aplica a la entrada (-) a través de R1, con realimentación desde la salida a través de R2.
Aplicando las propiedades anteriormente establecidas del AO ideal, las características distintivas de este circuito se pueden analizar como sigue.
Puesto que el amplificador tiene ganancia infinita, desarrollará su tensión de salida, V0, con tensión de entrada nula. Ya que, la entrada diferencial de A es:
Vd = Vp - Vn, ==> Vd = 0.- Y si Vd = 0,
entonces toda la tensión de entrada Vi, deberá aparecer en R1, obteniendo una corriente en R1
Vn está a un potencial cero, es un punto de tierra virtual
Toda la corriente I que circula por R1 pasará por R2, puesto que no se derivará ninguna corriente hacia la entrada del operacional (Impedancia infinita), así pues el producto de I por R2 será igual a - V0
por lo que:
luego la ganancia del amplificador inversor:
Deben observarse otras propiedades adicionales del amplificador inversor ideal. La ganancia se puede variar ajustando bien R1, o bien R2. Si R2 varía desde cero hasta infinito, la ganancia variará también desde cero hasta infinito, puesto que es directamente proporcional a R2. La impedancia de entrada es igual a R1, y Vi y R1 únicamente determinan la corriente I, por lo que la corriente que circula por R2 es siempre I, para cualquier valor de dicha R2.
La entra del amplificador, o el punto de conexión de la entrada y las señales de realimentación, es un nudo de tensión nula, independientemente de la corriente I. Luego, esta conexión es un punto de tierra virtual, un punto en el que siempre habrá el mismo potencial que en la entrada (+). Por tanto, este punto en el que se suman las señales de salida y entrada, se conoce también como nudo suma. Esta última característica conduce al tercer axioma básico de los amplificadores operacionales, el cual se aplica a la operación en bucle cerrado:
En bucle cerrado, la entrada (-) será regulada al potencial de entrada (+) o de referencia.
Esta propiedad puede aún ser o no ser obvia, a partir de la teoría de tensión de entrada de diferencial nula. Es, sin embargo, muy útil para entender el circuito del AO, ver la entrada (+) como un terminal de referencia, el cual controlará el nivel que ambas entradas asumen. Luego esta tensión puede ser masa (como en la figura 2), o cualquier potencial que se desee.
El amplificador no inversor
La segunda configuración básica del AO ideal es el amplificador no inversor, mostrado en la figura 3. Este circuito ilustra claramente la validez del axioma 3.
Figura 3.
En este circuito, la tensión Vi se aplica a la entrada (+), y una fracción de la señal de salida, Vo, se aplica a la entrada (-) a través del divisor de tensión R1 - R2. Puesto que, no fluye corriente de entrada en ningún terminal de entrada, y ya que Vd = 0, la tensión en R1 será igual a Vi.
Así pues
y como
tendremos pues que:
que si lo expresamos en términos de ganancia:
que es la ecuación característica de ganancia para el amplificador no inversor ideal.
También se pueden deducir propiedades adicionales para esta configuración. El límite inferior de ganancia se produce cuando R2 = 0, lo que da lugar a una ganancia unidad.
En el amplificador inversor, la corriente a través de R1 siempre determina la corriente a través de R2, independientemente del valor de R2, esto también es cierto en el amplificador no inversor. Luego R2 puede utilizarse como un control de ganancia lineal, capaz de incrementar la ganancia desde el mínimo unidad hasta un máximo de infinito. La impedancia de entrada es infinita, puesto que se trata de un amplificador ideal.
