He aquí mi pequeño granito de arena para todo el Foro... especialmente para desenmascarar un tema catalogado como ''taboo'' para algunos, pero que a varios de nosotros nos ha dado vueltas por la cabeza en más de una ocasión. Y es que los emisores para radio enlace a veces se han dejado un tanto en el olvido, ya sea por su complejidad constructiva, secretismos o simple dejación.
Diagrama Esquemático
Sugerencia: Si la resolución de la pantalla no permite una clara visualización del diagrama, favor guardar la imagen en el PC para después poder abrirla en mayor tamaño.
La información que aparece en Google sobre este tipo de circuitos realmente deja bastante que desear, pero basándome en otros circuitos originalmente diseñados para la banda de 88 a 108 MHz pude diseñar una emisora sencilla, con componentes fáciles de obtener, de rápido ajuste y con una potencia suficiente para realizar enlaces de audio a varios kilómetros.
La estabilidad de frecuencia sólo dependerá del armado del mismo. Recomiendo altamente el uso de placa doble faz de fibra de vidrio y blindaje mediante el uso de cajitas metálicas, sobre todo en el oscilador. En mi caso he blindado la bobina del oscilador y los resultados me han dejado muy satisfechos. Sólo al encender el TX se produce una pequeña deriva de frecuencia acorde a la temperatura de los componentes, pero una vez alcanzada la temperatura de trabajo la estabilidad del oscilador es casi perfecta. Sin el blindaje, la frecuencia del oscilador tiende a correrse un poco en cuanto se le acercan objetos a su alrededor.
La frecuencia de trabajo se puede ajustar mediante el potenciómetro multivuelta de 10K y posee un rango de unos 10 MHz de sintonía. Para alterar dicho rango, se deberá modificar la bobina del circuito oscilador, o bien, aplicar una capacitancia en paralelo a los diodos varicap (en caso que se desee reducir la frecuencia). No doy un valor fijo para la bobina del circuito resonante, pues su valor será relativo y generalmente la frecuencia se verá afectada por el método constructivo del transmisor. Será cuestión de jugar con las dimensiones: sección del conductor, largo y ancho del loop, cercanía con otros componentes, etc.

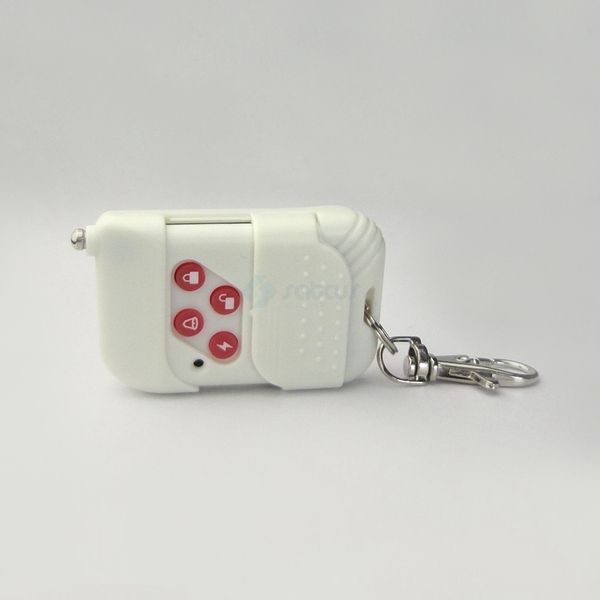

Muchos de los componentes aquí utilizados fueron netamente de reciclaje. El 2SC3356 lo obtuve desde un control remoto de 315 MHz que me regalaron. Viene marcado con las el código ''R25'' y se encuentra en un encapsulado SOT-23. Los diodos varicap los obtuve de un sintonizador de TV análoga antigua. Generalmente vienen dos tipos de estos: unos con raya amarilla usado en VHF, y otros con raya blanca. Los últimos serán los que utilizaremos en este proyecto, pues su capacitancia es menor a la de los diodos de VHF y sirven para armar nuestro circuito resonante para UHF.
Algunos fundamentos teóricos
El emisor aquí propuesto consta de tres etapas: un oscilador UHF, un buffer y un amplificador final.
La frecuencia se genera directamente mediante un oscilador del tipo Clapp o Resonante en Serie, el cual está construído en torno a Q1 (2SC3356). Así como ocurre en las emisoras de FM sencillas, la frecuencia dependerá de la bobina y los diodos varicap usados, ya que ellos conformarán el circuito sintonizado para la banda en la cual deseamos trabajar. Es de suma importancia respetar el tipo de transistor ilustrado en el diagrama, el cual está diseñado específicamente para oscilar y funcionar en UHF. Otras opciones de reemplazo válidas son los transistores MPSH10 y BF199 (el S9018 extrañamente no me funcionó al probarlo, puede que las características de ese transistor no se adapten al tipo de oscilador. Por ahora no lo recomiendo para usarlo como oscilador).
El voltaje aplicado a los diodos varicap a través del potenciómetro de 10K hará que estos varíen su capacitancia, pudiéndose a su vez modificar la frecuencia del oscilador. Añadiendo una señal de audio a esa tensión de sintonía (la cual perfectamente podría provenir desde un sintetizador PLL) provocaremos que la capacitancia de estos diodos varíe acorde con el audio ingresado, por lo que se producirá Modulación en Frecuencia o FM en la señal portadora.
La etapa conformada en torno a Q2 (S9018) se encargará de separar y amplificar la señal proveniente desde el oscilador. Esto evita que hayan desplazamientos de frecuencia ante cualquier cambio de impedancia en la salida del oscilador.
Q3 (BFR96) será el componente encargado de elevar aún más el nivel de señal proveniente de Q2, aproximadamente a unos 50mW. La señal aquí obtenida puede ser utilizada para excitar un módulo amplificador (RA13H3340M o M57704EL), o bien se puede enviar directamente a una antena direccional mediante un cable de baja pérdida.
Lamentablemente no poseo la PCB para haberla compartido con ustedes, pues lo hice a mano alzada con lápiz Pentel
Acá algunas fotos en donde se muestra el avance del proyecto
Saludos! Espero que les sea de mucha utilidad, aprovéchenlo!! Como siempre, recibo todo tipo de acotaciones y consultas, y mejor aún, más aportes


Diagrama Esquemático
Sugerencia: Si la resolución de la pantalla no permite una clara visualización del diagrama, favor guardar la imagen en el PC para después poder abrirla en mayor tamaño.

La información que aparece en Google sobre este tipo de circuitos realmente deja bastante que desear, pero basándome en otros circuitos originalmente diseñados para la banda de 88 a 108 MHz pude diseñar una emisora sencilla, con componentes fáciles de obtener, de rápido ajuste y con una potencia suficiente para realizar enlaces de audio a varios kilómetros.
La estabilidad de frecuencia sólo dependerá del armado del mismo. Recomiendo altamente el uso de placa doble faz de fibra de vidrio y blindaje mediante el uso de cajitas metálicas, sobre todo en el oscilador. En mi caso he blindado la bobina del oscilador y los resultados me han dejado muy satisfechos. Sólo al encender el TX se produce una pequeña deriva de frecuencia acorde a la temperatura de los componentes, pero una vez alcanzada la temperatura de trabajo la estabilidad del oscilador es casi perfecta. Sin el blindaje, la frecuencia del oscilador tiende a correrse un poco en cuanto se le acercan objetos a su alrededor.
La frecuencia de trabajo se puede ajustar mediante el potenciómetro multivuelta de 10K y posee un rango de unos 10 MHz de sintonía. Para alterar dicho rango, se deberá modificar la bobina del circuito oscilador, o bien, aplicar una capacitancia en paralelo a los diodos varicap (en caso que se desee reducir la frecuencia). No doy un valor fijo para la bobina del circuito resonante, pues su valor será relativo y generalmente la frecuencia se verá afectada por el método constructivo del transmisor. Será cuestión de jugar con las dimensiones: sección del conductor, largo y ancho del loop, cercanía con otros componentes, etc.
Muchos de los componentes aquí utilizados fueron netamente de reciclaje. El 2SC3356 lo obtuve desde un control remoto de 315 MHz que me regalaron. Viene marcado con las el código ''R25'' y se encuentra en un encapsulado SOT-23. Los diodos varicap los obtuve de un sintonizador de TV análoga antigua. Generalmente vienen dos tipos de estos: unos con raya amarilla usado en VHF, y otros con raya blanca. Los últimos serán los que utilizaremos en este proyecto, pues su capacitancia es menor a la de los diodos de VHF y sirven para armar nuestro circuito resonante para UHF.

Algunos fundamentos teóricos
El emisor aquí propuesto consta de tres etapas: un oscilador UHF, un buffer y un amplificador final.
La frecuencia se genera directamente mediante un oscilador del tipo Clapp o Resonante en Serie, el cual está construído en torno a Q1 (2SC3356). Así como ocurre en las emisoras de FM sencillas, la frecuencia dependerá de la bobina y los diodos varicap usados, ya que ellos conformarán el circuito sintonizado para la banda en la cual deseamos trabajar. Es de suma importancia respetar el tipo de transistor ilustrado en el diagrama, el cual está diseñado específicamente para oscilar y funcionar en UHF. Otras opciones de reemplazo válidas son los transistores MPSH10 y BF199 (el S9018 extrañamente no me funcionó al probarlo, puede que las características de ese transistor no se adapten al tipo de oscilador. Por ahora no lo recomiendo para usarlo como oscilador).
El voltaje aplicado a los diodos varicap a través del potenciómetro de 10K hará que estos varíen su capacitancia, pudiéndose a su vez modificar la frecuencia del oscilador. Añadiendo una señal de audio a esa tensión de sintonía (la cual perfectamente podría provenir desde un sintetizador PLL) provocaremos que la capacitancia de estos diodos varíe acorde con el audio ingresado, por lo que se producirá Modulación en Frecuencia o FM en la señal portadora.
La etapa conformada en torno a Q2 (S9018) se encargará de separar y amplificar la señal proveniente desde el oscilador. Esto evita que hayan desplazamientos de frecuencia ante cualquier cambio de impedancia en la salida del oscilador.
Q3 (BFR96) será el componente encargado de elevar aún más el nivel de señal proveniente de Q2, aproximadamente a unos 50mW. La señal aquí obtenida puede ser utilizada para excitar un módulo amplificador (RA13H3340M o M57704EL), o bien se puede enviar directamente a una antena direccional mediante un cable de baja pérdida.
Lamentablemente no poseo la PCB para haberla compartido con ustedes, pues lo hice a mano alzada con lápiz Pentel
Acá algunas fotos en donde se muestra el avance del proyecto














Saludos! Espero que les sea de mucha utilidad, aprovéchenlo!! Como siempre, recibo todo tipo de acotaciones y consultas, y mejor aún, más aportes
