Boost falta 4 no funciona

Buen día, tengo un efecto que no se activa , encontré que le falta una resistencia, se despegó y no la encontré por lo que no se el valor de la resistencia ni tengo el esquemático , paso una foto de la placa y un diagrama echo x mí , disculpen lo precario del esquema , no soy electrónico gracias
Olvidé comentar que el efecto con la fuente .e da 8,3 v en el switch y 3,6 v en el pin 14 del integrado 4013bf


Adjuntos

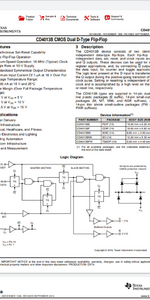

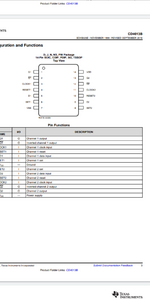

  • IMG_20210522_133017644.jpg
    374.7 KB · Visitas: 16
  • IMG_20210522_132955566.jpg
    66.7 KB · Visitas: 18
  • Screenshot_20210522-141352.png
    66 KB · Visitas: 14
  • Screenshot_20210522-141343.png
    213.8 KB · Visitas: 14
Última edición:

Fogonazo

"Qualified exorcist approved by the Vatican"
Suponiendo que el esquema sea correcto, la R es una resistencia "Pull up" a través del Switch, estimo que con una de 2,2KΩ debería funcionar :unsure:
