Cargador de Batería no funciona

Buenas Sres, tengo una duda con respecto a un cargador de baterías . La falla es que que no arroja voltaje a su salida, pero si tiene standby. Medi a la salida con el multímetro en escala de resistencia y me marca como un corto. Quiero saber si eso es normal o es por la bobina que está a en paralelo a la salida de la fuente a través de un capacitor.
Adjunto fotos y diagramas, desde ya muchas gracias.


Adjuntos

  • IMG_20210225_131337890.jpg
    316.5 KB · Visitas: 38
  • Screenshot_20210225-190856~2.png
    282.7 KB · Visitas: 40
  • TARAMPS++TEF-50A+R2.pdf
    44.7 KB · Visitas: 21
@Adrian994 la bobina que dices no está en paralelo con un capacitor, es parte del sistema de filtrado de la fuente

Si el multímetro tanto en posición de medir diodos o resistencias bajas te da 0 Ohm/0 V es que tienes un cortocircuito en alguna parte. No te queda otra que empezar a revisar componente por componente para saber cual es el problema.


Saludos, JuanKa.-

@Adrian994 la bobina que dices no está en paralelo con un capacitor, es parte del sistema de filtrado de la fuente

Si el multímetro tanto en posición de medir diodos o resistencias bajas te da 0 Ohm/0 V es que tienes un cortocircuito en alguna parte. No te queda otra que empezar a revisar componente por componente para saber cual es el problema.


Saludos, JuanKa.-
Disculpa, me exprese mal. La bobina está en serie con el capacitor de 47 nf y a través de esa capacitor la bobina queda en paralelo a la salida de la fuente. Lo raro es que desmonté el capacitor y sigo con la medicion baja en resistencia. En posición de diodo me marca 5mv tanto en directa como en inversa
Mensaje automáticamente combinado:

En el terminal de salida dice positivo en ambos lados o yo estoy viendo mal el circuito?
Hola Sergio, si , está mal el diagrama solo en ese signo. La bornera de la izquierda es negativa y el de la derecha el positivo
Mensaje automáticamente combinado:

Ya desmonté todos los 6 mbr1545 y los 4 capacitores electrolíticos de 4700Uf y aún sigue el corto

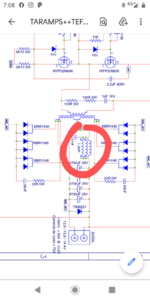

@Adrian994 coloca una imagen buena sin ninguna marca, no como lo que has colocado en tu post #1 que es esta:

Además, sube fotos buenas, no capturas de pantalla del celular con ediciones sobre impresas que no permiten apreciar muchas cosas.

Luego que subas la foto buena te explicare tu error para decir que la bobina esta en serie con el capacitor de 47 nF. Si bien la representación del circuito no es la tradicional es correcta a mi entender.


Saludos, JuanKa.-

Pequeño detalle...

El título menciona: "Cargador de Baterías", pero en el diagrama dice que es una "Fonte Chavetada" con salidas seleccionables de 12.6V/13.8V/14.4V X 50 A.
Se les recuerda que los "Cargadores de Baterías" deben incluir controladores de tensión y corriente.

Ahora, para resolver tu problema... coincido con las indicaciones de Lynspire.

Subió el datasheet , imagen limpia (y)
Y ahí muestra que el capacitor de 47 nF NO ESTA EN SERIE con la bobina, sino que forma parte del circuito Pi !!!!!! del filtrado.

Si saco los 6 diodos dobles y los 4 electrolíticos le quedan muy pocos componentes que puedan estar en corto entre + y - . Resumiendo que solo quedan 3 capacitores no electrolíticos que pueden estar en corto. Tester midiendo resistencia en la escala más baja y con el soldador sacar de a un condensador hasta que desaparezca el cortocircuito.


Saludos, JuanKa.-


Pinchavalvulas

Well-Unknown member
En el terminal de salida dice positivo en ambos lados o yo estoy viendo mal el circuito?
Eso parece y eso me ha vuelto loco no dejándome comprender ese engendro de salida. Pero luego he deducido que al igual que está todo delineado en un modo extraño, también se han desmadrado dibujando la clema de salida y las cruces son cabezas de tornillos philips, de estrella o como los quieran llamar.
Y si no es así... que le den un premio al despiste al que trazó esas líneas con ayuda de un inocente software.

Y ahora, entendiendo que "tornillo" de arriba es el "+" y el tornillo de abajo es el "-" se ve claramente que el diodo 1N4937 está de protección, podría estar en corto y que los demás MBR1545 (6 en total) también hay que revisarlos.

Fuente de 12,6_13,8-14,4V_0002.jpg



Saludos.


Daniel Lopes

Miembro Geconocido
En el terminal de salida dice positivo en ambos lados o yo estoy viendo mal el circuito?
Lo que ustedes si queda mirando son dos tornillos "Phillips" del conector de salida , Jajajajajajjajajaja!
Recomendo altamente chequear lo diodo 1N4937 y tanbien los ayslamento del diodos MBR1545 contra lo dicipador de calor ( Mica ayslante y bucha ayslante del tornillo de fijación).
!Suerte en lo mantenimiento!
Att,
Daniel Lopes.

Última edición:
Lo encontré..

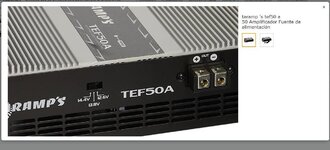

Según los vendedores de la web es una alimentación de "50"A.

Ver el archivo adjunto 263005



Pequeño detalle...

El título menciona: "Cargador de Baterías", pero en el diagrama dice que es una "Fonte Chavetada" con salidas seleccionables de 12.6V/13.8V/14.4V X 50 A.
Se les recuerda que los "Cargadores de Baterías" deben incluir controladores de tensión y corriente.

Ahora, para resolver tu problema... coincido con las indicaciones de Lynspire.

Lo dije yo primero, lo dije yo primero...

Don Pinchavalvulas la forma de realizar el esquemático y el montaje sobre la plaqueta es demasiado rebuscado, aunque pensándolo bien con 6 encapsulados TO220 y 50 A de por medio capaz que prefirieron colocar 2 disipadores.

Don Daniel sin mirar el video se podía pensar en colocar cada grupo de 3 diodos en un disipador y suficiente que el mismo estuviese aislado de masa (-) ya que los MBR1545 tienen el anodo común en la aleta del disipador.
Mirando el video y por el estilo de montaje con que solo tengan solo la mica entera o el aislante siliconado es suficiente, se evitan los problemas de cortocircuito por que se derrite el niple por temperatura.


Saludos, JuanKa.-

Gracias por la orientación y comentario de cada uno, les comento que también retiré los dos capacitores de 68nf de poliester y revisé el diodo que está a la salida de la fuente y está OK, pero sigo teniendo el corto a la salida de la fuente. Los componentes que me quedan por verificar son los dos optoacopladores , el tl431 y el BC337 que se encarga de activar el cooler, voy a extraer esos componentes y les comento. De igual manera escucho cualquier sugeriencia


Pinchavalvulas

Well-Unknown member
¿Pero has comprobado los diodos que comentan los compañeros?
Los que parecen transistores y están atornillados a los disipadores de aluminio. Con uno solo que esté mal ya te tira toda la tensión.
Lo dije yo primero, lo dije yo primero...
Siií... y por eso me puse a buscar información en la Red ya que nadie lo hacía 🙄
Mensaje automáticamente combinado:

Viendo el circuito no deberías preocuparte del circuito del ventilador, bc337 y optoacoplador, pues aún estando en corto quedaría el ventilador funcionando y no se vería como corto. Del tl431 yo tampoco dudaría, aunque no está demás que lo compruebes, porque tienes resistencias de valor alto o medio alto de por medio.
Lo primero revisar los rectificadores de los disipadores.
Mensaje automáticamente combinado:

Y vuelvo al ataque 🤣
Como reflexión para que entiendas el funcionamiento...Sigue en el esquema la línea del positivo, llegas a la bobina que forma parte del filtro pi con los condensadores, la bobina te da corto o casi, continuas y te encuentras con los bobinados del transformador, que siguen siendo un casi corto y a través de estos ¿a dónde llegas?.. a los diodos mbr1545.
Por lo tanto, lo único que hay entre la salida positiva y el negativo son esos diodos, que pueden dar corto, fugas o abierto según sea su fallo.

No hay que olvidarse de los condensadores (y el diodo invertido (que no gay)) que están en paralelo y también pueden dar problemas, pero no son muchas cosas a comprobar.

Saludos.

Última edición:
Y vuelvo al ataque 🤣
Como reflexión para que entiendas el funcionamiento...Sigue en el esquema la línea del positivo, llegas a la bobina que forma parte del filtro pi con los condensadores, la bobina te da corto o casi, continuas y te encuentras con los bobinados del transformador, que siguen siendo un casi corto y a través de estos ¿a dónde llegas?.. a los diodos mbr1545.
Por lo tanto, lo único que hay entre la salida positiva y el negativo son esos diodos, que pueden dar corto, fugas o abierto según sea su fallo.

No hay que olvidarse de los condensadores (y el diodo invertido (que no gay)) que están en paralelo y también pueden dar problemas, pero no son muchas cosas a comprobar.


Saludos.

Gracias por la aclaración, y ese es el problema, ya desvincule los 6 mbr 1545 y sigue el corto entre positivo y negativo de la fuente. También verifique los mbr afuera y ninguno me marca corto.
