Detector de desfase de corriente y voltaje

[onorio21]

hola que tal compañeros, me gustaría saber si hay un circuito que me detecte el desfase de corriente y voltaje en AC, cuando se hecha andar un motor, para poder accionar un capacitor. para poder compensar la potencia reactiva de los motores con capacitores. se los agradeceria mucho, compañeros ...



[oscarcito_ale]

Un detector de fase es una cosa muy distinta respecto a lo que tenes pensado hacer! Un detectos de fase o secuencia de fase te determina el orden de las mismas por ejemplo para mantener sentidos de giros en motores trifasicos con sus respectivos contactores de arranque/parada! Donde una inversion de fase puede significar un daño en el equipo donde este montado! Y lo que vos estas dando a entender es que necesitas un corrector de factor de potencia que es algo un poco, bastante diria yo mas complejo. Si gustas mañana te puedo facilitar imagenes de un detector de fase que reemplase en mi trabajo, que lo tengo desarmado y un corrector de factor de potencia bastante viejito pero no te va a servir de mucho porque es un plc. Y sin embargo el detector son un puñado de componentes faciles de conseguir. Saludos



[Nuyel]

Igual tengo un circuito a base de comparadores para generar una señal cuadrada con las fases, solo comparan al cruce por cero pero de ahí debe ir al menos a un a microcontrolador para medir el desfase entre ambas ondas y conectar los condensadores adecuados.



[Gudino Roberto duberlin]

Hola, hay que aclarar que el compañero necesita un detector de "desfase", no un detector de "fase" cómo comenta el compañero oscarcito_ale.



[Nuyel]

Hola, hay que aclarar que el compañero necesita un detector de "desfase", no un detector de "fase" cómo comenta el compañero oscarcito_ale.

eso depende de si ves el vaso medio lleno o medio vacío, por ejemplo en mi circuito:

Uno detecta a positivo, el otro a negativo, si haces AND a ambas obtienes un pulso cuyo ancho determina el desfase, cuando este es 0 el ancho del pulso también lo es, en sí el circuito solo compara a tierra e indica cuando está en fase positiva o negativa.

El problema, es qué hacer cuando tienes el pulso, para eso ya necesitas algo que procese la información y calcule el valor adecuado de condensadores para corregirlo, la otra sería por ejemplo realizarlo por aproximaciones sucesivas si se emplea lógica combinacional pero siendo más simple con un MCU no me dedicaré a pensar en el circuito para ello.

NOTA: el diseño solo es teórico y nunca fue empleado en la realidad, debe usarse optoaisladores por seguridad al sistema de control y no me hago responsable de su funcionamiento. R11, D7 y D8 están de sobra, solo representaban la puerta AND. Los emisores de los optoaisladores van en serie a R6 y R7 respectivamente, podrían unirse en paralelo para hacer AND y enviar el pulso directamente pero preferí separarlo para poder también transmitir la fase de voltaje y así determinar cuando se atrasa o adelanta la fase de corriente.



[oscarcito_ale]

Hola, hay que aclarar que el compañero necesita un detector de "desfase", no un detector de "fase" cómo comenta el compañero oscarcito_ale.

Estas en lo cierto compañero Roberto de igual manera es un corrector de factor de potencia lo que el estaria nesecitando? igual mañana por la tarde subo unas fotos de lo mencionado! Algun compañero le servira el circuito del detector de fase! y del corrector tambien voy a subir aunque no sea de gran utilidad uno por ser viejito y otro por utilizar un microcontrolador.



[Gudino Roberto duberlin]

Estas en lo cierto compañero Roberto de igual manera es un corrector de factor de potencia lo que el estaria nesecitando? igual mañana por la tarde subo unas fotos de lo mencionado! Algun compañero le servira el circuito del detector de fase! y del corrector tambien voy a subir aunque no sea de gran utilidad uno por ser viejito y otro por utilizar un microcontrolador.

Toda información siempre es bienvenida! Muchas gracias.



[oscarcito_ale]

Buenas tardes colegas las primeras fotos son de un corrector de factor de potencia actualmente en funcionamiento, supongo que debe ser lo que el colega anda buscando construir, las fotos no sirven de mucho mas que ver el equipo, ya ni bien tengo tiempo me pongo a desarmar un controlador que lo retiramos por haberse dañado con una descarga atmosférica es similar. Luego subo las imágenes internas como para ver y bueno las otras son del detector de secuencia de fase prometido y si les interesa y me tienen paciencia por mis tiempos me avisan y subo bien los datos de los componentes. Saludos



[onorio21]

muchas gracias compañeros, por sus respuestas...... quisiera saber si existe un circuito que me detecte cuando pasa 1 ampere en adelante en AC, para que me cierre un interruptor. se los agradecería mucho compañeros



[DOSMETROS]

- Transformador de corriente , resistencia de carga , rectificación y filtrado , comparador

- Resistencia Shunt , idem.

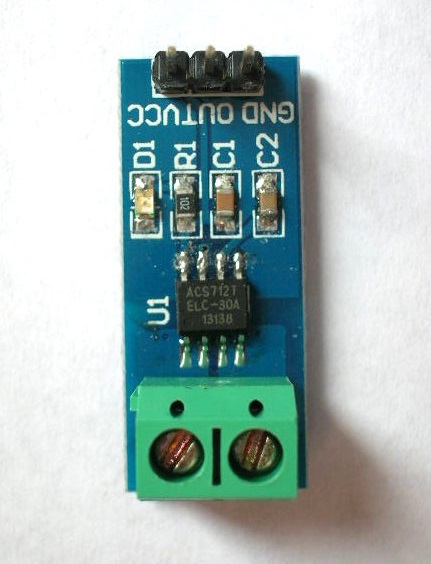

- Sensor ACS712 de efecto Hall



[onorio21]

disculpen compañeros, como quedaria el circuito al adaptarle un toroide como muestra en la foto, que al detectar en un cable el paso de corriente de 1ampere se active un relay.... se los agradeceria mucho compañeros...
