Diseño controlador oled con teclado hexadecimal.

Hola a todos. estoy realizando un diseño basado en una placa Basys 3, con Vivado. El diseño se basa en 4 bloques interconectados.
En primer lugar, he realizado el diseño de spi_controller, cuya misión es establecer la comunicación con el Display oled.
Este bloque convertirá un dato paralelo que se le introduce por el puerto DATA_SPI de 9 bits (1 bit que indica si es un dato o un comando + 8 bits de dato/comando) y validado mediante la señal DATA_SPI_OK en un dato serie de 8 bits y un bit D_C. A su vez generará la señal SCLK del bus SPI y la señal de Chip Select (CS) del SPI.

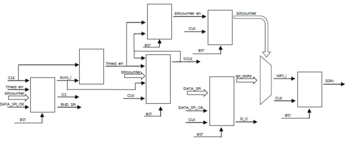

El esquema interno del spi_controller es el siguiente
Y el código que he realizado es el que a continuación adjunto, teniendo en cuenta, unas restricciones temporales que pongo a continuación:

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity spi_controller is
port ( CLK : in std_logic;
RST : in std_logic;
DATA_SPI_OK : in std_logic;
DATA_SPI : in std_logic_vector (8 downto 0);
D_C : out std_logic;
CS : out std_logic;
SDIN : out std_logic;
SCLK : out std_logic;
END_SPI : out std_logic);
end spi_controller;

architecture rtl of spi_controller is

-- señales para el prescaler
constant CLKmedDIV : integer := 5;
constant CLKsclkDIV : integer := 2;

signal Tmed_en : std_logic;
signal prescaler_cnt : integer range 0 to CLKmedDIV;
signal pres_sclk_cnt : integer range 0 to CLKsclkDIV;

-- señales para la señal busy
signal busy_i : std_logic;
signal busy_cnt : integer range 0 to 8;

-- señales para la SCLK
signal sclk_i : std_logic;

-- señales para el conteo de bits
signal bitcounter_en : std_logic;
signal bitcounter_cnt : integer range 8 downto 0;
signal bitcounter : std_logic_vector(3 downto 0);

-- selakes para el paralelo-serie
signal spi_data_i : std_logic_vector(7 downto 0);
signal sdin_i : std_logic;
begin

SCLK <= sclk_i;
CS <= not busy_i;
bitcounter <= std_logic_vector(to_unsigned(bitcounter_cnt,4));

-- prescaler para la temporización de Tmed (50ns)
process(CLK, RST)
begin
if (RST = '1') then
prescaler_cnt <= 0;
Tmed_en <= '0';
elsif (CLK'event and CLK = '1') then
Tmed_en <= '0';
if (busy_i = '1') then
if (prescaler_cnt = CLKmedDIV-1) then
prescaler_cnt <= 0;
Tmed_en <= '1';
else
prescaler_cnt <= prescaler_cnt+1;
end if;
end if;
end if;
end process;

-- prescaler para la temporización de SCLK (100ns)
process(CLK, RST)
begin
if (RST = '1') then
pres_sclk_cnt <= 0;
sclk_i <= '1';
elsif (CLK'event and CLK = '1') then
if (Tmed_en = '1' and busy_i = '1' and (bitcounter /= "0000" or sclk_i = '0')) then
sclk_i <= not sclk_i;
end if;
end if;
end process;

-- Generación de la señal Busy
process(CLK, RST)
begin
if (RST = '1') then
busy_i <= '0';
END_SPI <= '0';
elsif (CLK'event and CLK = '1') then
END_SPI <= '0';
-- busy_i <= not busy_i;
if (DATA_SPI_OK = '1') then
busy_i <= '1';
elsif (sclk_i = '1' and bitcounter = "0000" and Tmed_en = '1') then
busy_i <= '0';
if(busy_i <= '1') then
END_SPI <= '1';
end if;
end if;
end if;
end process;

-- Generador de señal para contar
process(Tmed_en, sclk_i)
begin
bitcounter_en <= '0';
if (Tmed_en = '1' and sclk_i = '1') then
bitcounter_en <= '1';
end if;
end process;

-- Contador de bits
process(CLK, RST)
begin
if (RST = '1') then
bitcounter_cnt <= 8;
elsif (CLK'event and CLK = '1') then
if (busy_i <= '1') then
if (bitcounter_en = '1') then
bitcounter_cnt <= bitcounter_cnt - 1;
if (bitcounter_cnt = 0) then
bitcounter_cnt <= 8;
end if;
end if;
end if;
end if;
end process;

-- Paralelo a serie
process(CLK, RST)
begin
if RST = '1' then
D_C <= '0';
elsif (CLK'event and CLK = '1') then
if (DATA_SPI_OK = '1') then
D_C <= DATA_SPI(8);
spi_data_i <= DATA_SPI(7 downto 0);
end if;
end if;
end process;

process(CLK, RST)
begin
if (RST = '1') then
SDIN <= '0';
elsif (CLK'event and CLK = '1') then
SDIN <= sdin_i;
end if;
end process;

process(spi_data_i, bitcounter)
begin
case bitcounter is
when "0111" =>
sdin_i <= spi_data_i(7);
when "0110" =>
sdin_i <= spi_data_i(6);
when "0101" =>
sdin_i <= spi_data_i(5);
when "0100" =>
sdin_i <= spi_data_i(4);
when "0011" =>
sdin_i <= spi_data_i(3);
when "0010" =>
sdin_i <= spi_data_i(2);
when "0001" =>
sdin_i <= spi_data_i(1);
when "0000" =>
sdin_i <= spi_data_i(0);
when others =>
sdin_i <= '0';
end case;
end process;

end rtl;


Ahora bien, he de realizar una modificación, el parámetro N1 que es el encargado de controlar los tiempos de la transmisión de un dato utilizando el protocolo SPI, se tiene que seleccionar con una constante de nombre cte_N1 y cuyo valor será 8.
ES aquí dónde me pierdo y no se como reflejarlo.
Podríais ayudarme?
Gracias
