Eliminador de Alergias económico con fototerapia por medio de LED y Micro Attiny

Encontré un documento muy viejo y en ruso, me tomé la tarea de traducirlo y publicarlo acá porque no lo encontré en español y me pareció muy curioso.

Eliminador de Alergias económico con fototerapia por medio de LED y Micro Attiny



Las alergias son por desgracia muy comunes y afectan a nuestras vidas. Desde una pequeña secreción nasal y lagrimeo en pleno verano hasta una erupción cutánea y ataques debilitantes de dolor de cabeza. Las situaciones desesperadas requieren medidas desesperadas, y cada persona alérgica debe encontrar, aplicar y ajustar la medicación u otro método de tratamiento por sí mismo. La electrónica es un campo creativo, por lo que podemos agregar con seguridad una baliza de nariz roja casera al círculo de dispositivos de terapia no tan comunes.

¿Funciona realmente la fototerapia?

Hay varios dispositivos portátiles disponibles para tratar los síntomas de la alergia a la fiebre del heno con rojo. Los creadores afirman que tales agentes hacen que las paredes de los mastocitos sean menos susceptibles a la penetración en ellos, los hace responder más lentamente al polen y, como resultado, liberan menos histamina. Algunos ejemplos comerciales de tales dispositivos son XXXX (Marcas comerciales que no voy a poner aquí porque no son conocidas).

Al mirar las reseñas, se observa que la opinión general es favorable, con muchos usuarios satisfechos. Sin embargo, solo los comentarios positivos de los consumidores crean desconfianza de que los ingenieros electrónicos siempre estén ansiosos por exponer el efecto Placebo. Aunque una persona esté satisfecha con el producto, puede engañarse. La forma más rápida de obtener un conocimiento básico de esta área es buscar "

Manteniéndolo simple (y barato)

El dispositivo típico se basa en dos LED (o diodos láser) y un temporizador microcontrolado. La longitud de onda de los LED suele ser de 660 nm. Además, todo lo que necesita es un microcontrolador ATtiny45, un botón pulsador momentáneo, cuatro resistencias, dos condensadores y un zumbador de CC opcional. Todo el circuito es simple y fácil de entender.

La potencia de entrada puede estar en el rango de 2.7 V a 5.5 V.
Recuerden corregir el valor de resistencia de las resistencias R1 y R2 conectadas en serie con los LED usando la fórmula:
R1 = R2 = (Vcc - 1.8) / 0.02 [Ohm]

El prototipo es alimentado por dos pilas AA de 1,5 V, por lo que la tensión de alimentación es exactamente de 3 voltios. Después de hacer los cálculos, obtenemos una resistencia de 60 ohmios para las resistencias R1 y R2, pero en la práctica las resistencias de 56 ohmios deberían funcionar bien.

Aunque el voltaje de suministro puede ser tan bajo como 2,7 V, tenga en cuenta que la mayoría de los zumbadores (por ejemplo, los activos) necesitan al menos 3 V de suministro. Como alternativa a las celdas secas, es posible utilizar una celda de 3V, tamaño CR2032.

Para simplificar su trabajo, se ha desarrollado una placa de circuito impreso y se pueden descargar archivos en formatos EAGLE y Gerber del sitio. La placa tiene dos puentes adicionales: uno para suministrar energía y otro para un zumbador opcional. El circuito es bastante simple de crear un prototipo y los puentes se pueden quitar para ahorrar dinero.

Funcionamiento del Código
En este desarrollo, la mejor manera de comprender cómo funciona el circuito es familiarizarse con el software.
Cuando se presiona el botón, se genera una interrupción.
El controlador de interrupciones comprueba si el temporizador está funcionando. Si no, inicia el temporizador.
Una vez iniciado, los LED se encienden durante cuatro minutos y se apagan.
Luego, se alimenta un nivel alto al pin PB4 durante medio segundo, luego un nivel bajo durante medio segundo y así sucesivamente dos veces.
Como resultado, el zumbador emitirá dos pitidos como alarma audible.
El ATtiny45 entrará en modo de suspensión para minimizar el consumo de energía, una característica importante para los circuitos alimentados por batería.



Me encanta el olor a luz roja de la mañana
Procedimiento de trabajo de aplicación: inserte LED (o diodos láser de muy baja potencia) en las aberturas nasales, presione los botones y espere hasta que el emisor se apague nuevamente (por defecto, después de 4 minutos).
La imagen 3 muestra a Ingrid usando su dispositivo antialérgico.
Aplicar de una a tres veces al día, dependiendo de la intensidad de su alergia.
De acuerdo, puede que te parezcas a Rudolph, el ciervo de nariz roja por un tiempo, pero definitivamente vale la pena intentarlo.
Simplemente siéntese [en la silla] y relájese.

Modo de uso:



Nota importante: el resultado puede diferir (Por efecto Placebo)

C:
/*
 *
 *  Author: Tim Uiterwijk
 */

#define F_CPU 1000000UL    //CPU clock at 1 MHz

#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#include <avr/sleep.h>

uint16_t timer0_overflow = 0;    //Counts the times timer0 overflowed.
static const uint16_t fourminutecount = 920;    //@1MHz, prescaler 1024, 920x timer0 overflow = +-4 minutes, edit value when clock or prescaler change
char fourminute_running = 0;    //To check if the 4 minutes are already running

int main(void)
{
    DDRB |= (1<<PB0)|(1<<PB1);    //PB0 and PB1 as output
    GIMSK |= (1<<INT0);        //Enable external interrupt request 0
    set_sleep_mode(SLEEP_MODE_PWR_DOWN); //Sleep mode = power down

    GTCCR = 0x81;    //Stop timer0 and reset the prescaler
    TCCR0A = 0x00;    //Normal port operation and normal count operation (no PWM)
    TCCR0B = 0x05;    //Prescaler 1024x
    TIMSK = 0x02;    //Activate timer0 overflow interrupt

    sei();    //Enable interrupts

    while(1)
    {
        if (!fourminute_running)
        {
            sleep_mode();        //Sleep device
        }
    }
}

ISR (TIMER0_OVF_vect)
{
    if (timer0_overflow < fourminutecount)
    {
        timer0_overflow++;    //Count 1 overflow
    }
    else
    {
        GTCCR = 0x81;    //Stop timer0 and reset the prescaler
        fourminute_running = 0;
        PORTB = 0;    //LEDs off
        PORTB |= (1<<PB4);    //Buzzer ON
        _delay_ms(500);
        PORTB = 0;    //Buzzer OFF
        _delay_ms(500);
        PORTB |= (1<<PB4);    //Buzzer ON
        _delay_ms(500);
        PORTB = 0;    //Buzzer OFF

    }
    TIFR |= (1<<TOV0);    //Clear flag
}    //Timer0 overflow interrupt

ISR (INT0_vect)
{
    if (fourminute_running)
    {

    }
    else
    {
        timer0_overflow = 0;
        TCNT0 = 0;
        GTCCR = 0x01;    //Start timer0 and reset the prescaler
        fourminute_running = 1;
        PORTB |= (1<<PB0)|(1<<PB1);    //LEDs on
    }
    GIFR |= (1<<INTF0);    //Clear flag
}    //Push button

Adjunto Proyecto completo y bien documentado.


Adjuntos

  • AllergyLightTherapy.zip
    47.2 KB · Visitas: 36
Hace un tiempo compré un electro-estimulador portátil (de esos chinos/baratos) y vino con un "cosito" con lucecitas rojas que no sabía para qué eran.

Así que me fuy a preguntarle a don Google que funcion cumplían y es para Rinitis.
Exactamente para lo mismo que compartió la señorita heidyvanesa19.

El equipo:

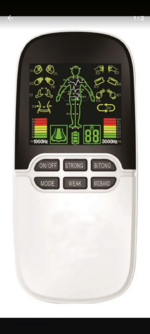

se puede ver en la pantalla el dibujito de la naríz.


Y el sensor como el que me trajo:

(todavía está sin uso)

No exactamente unmonje, el TLC7555 es la versión CMOS del conocidisimo 555

Debido a las bajas corrientes (alta impedancia) que necesita esta versión CMOS se logran obtener tiempos más largos que con el archiconocido 555 bipolar.



Salu2.-
Es correcto que es CMOS, pero por algún motivo, quedo en mi mente, que tiene un divisor y estoy seguro que tiene una explicación. :unsure: ;)

Es correcto que es CMOS, pero por algún motivo, quedo en mi mente, que tiene un divisor y estoy seguro que tiene una explicación. :unsure: ;)

Al igual que a Ud. en mi mente tengo que las 3 resistencias de 5KOhm (555) ahora son de un valor más alto, pero en la datasheet que recién consulte no encontré ese detalle.

Le aclaro que tengo mis años, mas de una docena de lustros.



Salu2.-

Lo publicaste alguna vez? podes compartirlo si no fue asi?

Ya me recordé, tomado de RedCircuits. Puede emplearse el NE555 como el 7555


P1_____________100K Linear Potentiometer
P2,P3___________10K Linear Potentiometers

R1_____________560K 1/4W Resistor
R2______________68K 1/4W Resistor
R3,R4___________10K 1/4W Resistors
R5______________22K 1/4W Resistor
R6,R7____________4K7 1/4W Resistors
R8_____________330R 1/4W Resistor
R9_______________2K2 1/4W Resistor
R10____________470R 1/4W Resistor
R11_____________47R 1/4W Resistor

C1_______________1µF 63V Polyester Capacitor
C2,C3__________100nF 63V Polyester or Ceramic Capacitors
C4_____________220nF 63V Polyester Capacitor
C5_____________220µF 25V Electrolytic Capacitor

D1______________LED (Any dimension, shape and color)
D2,D3________1N4148 75V 150mA Diodes

Q1____________BC547 45V 100mA NPN Transistor
Q2,Q3_________BC327 45V 800mA PNP Transistors

IC1,IC2________7555 or TS555CN CMos Timer ICs

T1_____________230V Primary, 12V Secondary 1.2VA Mains transformer (see Notes)

SW1,SW2________SPST Toggle or Slide Switches

B1_______________3V to 9V Batteries (Ver nota)

Nota
Este circuito es una gran mejora del diseño pequeño del bioestimulador muscular, que ha estado disponible en la web desde el año 2000.

Las mejoras del circuito se deben a Bo Braendstrup , de la Universidad Técnica de Dinamarca, y cuentan con una forma muy eficaz y mucho más segura de ajustar la amplitud de salida. También se agregaron ajustes finos de "Velocidad de pulso" y "Ancho de pulso", además de un interruptor que permite obtener formas de onda más complejas de la señal de voltaje de CA de salida (SW1 cuando está cerrado).

Advertencia:
El uso de este dispositivo está prohibido a los portadores de marcapasos y mujeres embarazadas.
No coloque los electrodos sobre cortes, heridas, lesiones o várices.
Obviamente, no podemos afirmar ni probar ninguna eficacia terapéutica para este dispositivo.

Indicaciones:
T1 es un pequeño transformador de red de 230 a 12 V a 100 o 150 mA. Debe conectarse al revés, es decir, el devanado secundario de 12 V a través del colector Q3 y la tierra negativa, y el devanado primario de 230 V a P3 y los electrodos de salida.

El circuito se ha probado exhaustivamente y funciona bien cuando se suministra en el rango de 3V - 9V. Funcionar con un suministro de 3V con un transformador de 12V 1.2VA no sería más peligroso que el circuito ya publicado. Pero tenga en cuenta que el uso de una batería de 9 V puede generar señales de 120 V y podría ser muy peligroso.

Los electrodos se pueden obtener mediante pequeñas placas de metal conectadas a la salida del circuito a través de un cable eléctrico habitual y se pueden pegar con cinta adhesiva a la piel. En algunos casos ha resultado útil humedecerlos con poca agua.

Los aparatos comerciales suelen tener un temporizador incorporado de 30 minutos.

Descargo de responsabilidad: no podemos afirmar ni probar ninguna eficacia terapéutica para este dispositivo.
