Ensamblar/montar un altímetro y enviar datos vía RF ?

Buenas a todos, lo primero gracias por tener este foro donde poder preguntar y pedir ayuda, en mi caso no se de elctrónica, es pura curiosidad y son "inventos" que quiero ir sacando para mi hobby y ahorrar costes.
Vengo a preguntar con permiso de todos si me podrían ayudar a saber y o comprender primero si mi proyecto es viable, ya que si no pues abandonarlo antes de meterme en harina. [Yo entiendo que sí es viable, de echo ya hay algo hecho por ahí]
Les cuento, básicamente quiero ensamblar un TX 433 Mhz a un altímetro barométrico para que me envíe los datos -altitud- del altímetro a una estación de tierra en tiempo real y ver al momento que altura tiene.
Veo que tengo bastantes componentes en el mercado, os pongo el que me interesa por ahora. Altímetro
El dispositivo que quiero armar ha de ser pequeño y ligero de peso, cuanto mas mejor ya que irá instalado en un pájaro, un ser vivo vaya, este volara y me dará la altura que va tomando, esa es la idea en si del proyecto.
Bien, entiendo que al altímetro he de conectarle baterías livianas 3,5 V y un emisor TX con antena, yo vi un video de un usuario que hizo algo muy parecido a lo que busco hacer pero no quiso ayudarme cuando le pregunté, decía que tenia mucho trabajo y poco tiempo para otros.
Bien, antes de seguir inundando esto de datos os cuento la idea básica de lo que pretendo por si no quedo claro. Armar ese altímetro con un TX 433MHz y un voltaje adecuado y enviar vía RF a través de I2C creo los datos a una estación en tierra -creo que Arduino, aunque hay otros módulos, véase t3000 de RC Electronics- recibir y transformar la información del emisor en tierra, transformarla y ver en pantalla LCD la altura del aparato. Así básicamente.
Tengo mucha información recopilada que con gusto ire añadiendo para quienes quieran ayudarme y guiarme en la elaboración, por ahora no les entretengo mas, un saludo y hasta pronto.

David1970 el pájaro va y viene cada vez que levanta vuelo?, por que la frecuencia de 433MHz y dada la poca potencia que va a tener el transmisor determina un alcance de poca distancia.

Si el ave no regresa, es una perdida constante de equipos.

Saludos, JuanKa.-

Hola @J2C , Efectivamente el pájaro vuela libre va y viene y sube y baja, se va 500m y sube a unos 400m y puede que mas.
Lo que comentas de la potencia del emisor (emite) es algo que ya se y que tiene solución, siempre se usan esos módulos TX-RX 433MHz sin antena, y ahí principalmente está el fallo de alcance. Os pongo alguno inventos hechos ya en 433MHz de alcances de 30/40 Km.
Emisor---> 1608022304184.jpeg

Pila que lleva


Colocado 1608022404656.jpeg

Visto esto y probado con el mío que es ese modelo no tengo duda que en campo abierto sin interferencias de antenas parabólicas, altas tensiones, edificios etc etc la frecuencia 433MHz bien planteada no de alcances excelentes.

Veréis, estos de arriba son solo rastreo o tracker, pero digo que hay altímetros hechos para darte alturas, lo que pasa es que no voy a pagar 200€ cuando sé que vale hacerteloo tu mismo unos 25€. Por eso entré para quien quiera hacerlo me eche una mano, así es que por favor si se va a intervenir que sea con la idea bien madurada, repito que lo que quiero hacer existe y se podría hacer mejor, mas barato y pequeño.
Mas muestras... edito mas abajo.

Edito ...
Este es el circuito de este señor y de como se armó todo,
Atiny 85 forum.png
mi idea es quitar el modulo MS5611 que usa él por el LPS25HB que quiero usar yo.

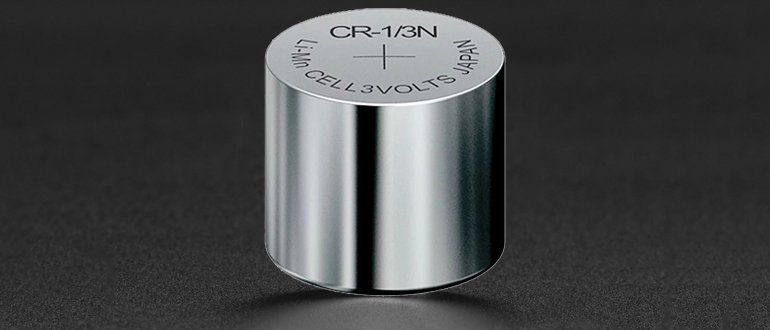

No sabría como alimentar esto tampoco con el tipo de pila CR 1 3N que puse arriba (botón).
Saludos


Adjuntos

  • 1608022386669.jpeg
    8.1 KB · Visitas: 2
  • Atiny 85 forum.png
    Atiny 85 forum.png
    161.3 KB · Visitas: 3
Última edición:
Switchxxi aquí te dejo los esquematicos tipicos de los modulos de ese tipo

Esquema TX : FS1000A

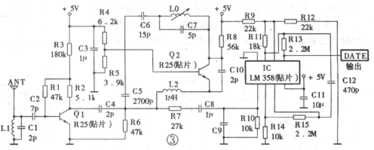

Esquema RX : FS-03V




Saludos, JuanKa.-

Visto esto y probado con el mío que es ese modelo no tengo duda que en campo abierto sin interferencias de antenas parabólicas, altas tensiones, edificios etc etc la frecuencia 433MHz bien planteada no de alcances excelentes.
¿Es decir, ya probaste el "alcance"?

¡Vamos! Porque si ya tienes probado eso, pues ya lo tienes todo y si no es así creo que deberías dejar el Google y probar el mundo real para ir sensibilizando lo que implica lograr telemetría por RF. Bien puedes comenzar Con tu modulo de RF, un Attiny 85, batería propuesta y te compras con el globero del jardín de diversiones varios globos junto con un rollo de hilo de cáñamo o similar y listo; ya tienes los elementos básicos.

Y nos cuentas cuales son tus conclusiones o preguntas especificas.

Saludos

Última edición:
Buenas, JuanKa. Esos módulos los conozco, son los típicos que venden, pero la potencia de salida que tienen no dan para 30Km de alcance, le pongas la antena que le pongas.

Yo me refiero a los que menciona David. Que con una pila de "boton" y esa antena monopolar pueda transmitir a 30Km de distancia. La antena receptora debería ser gigante y el receptor lo mas sensible posible. Por eso me da curiosidad saber cual es el modelo del transmisor/receptor (Potencia, antenas, donde va la antena receptora -no es lo mismo en el suelo que en una torre en altura, etc).

En mi ignorancia me suena que eso, como mucho, llega a 300m en bajada y con viento a favor.

Hola a todos, como ya dije en mi primer mensaje no se de electrónica, también me doy cuenta que estoy mezclando cosas en mi afán de haceros comprender que se puede hacer pequeño, vale quizá puse un modelo que sí alcanza los 30 km y más pero evidentemente no está echo con módulos TX-RX de china de 1 euro. @switchxxi visita la pagina ayama segutel y ve sus productos, luego visita marshallradio.com y observa sus gps, veras que aparatos hay hechos, y ojo, con esto quiero decir que en cuanto a tamaño y peso hay cosas muy potentes hechas y que por lo tanto y sabiendo de electrónica (cosa por la que entre aquí) se podría hacer algo parecido, (no digo exacto), creo que dije que con 500m me llegaba, se que hay uno casero (y este si que es solo altímetro) que alcanza 2 km.
Espero haber aclarado el tema alcances, lios de distintos aparatos etc... ahora voy a centrarme en leeros otra vez mas a fondo.
@miborbolla te explico, nada tiene que ver mi emisor vesta de ayamasegutel con lo que quiero hacer, insisto que lo puse en cuanto a que se viera el tamaño de las cosas que se llevan haciendo hace años.
Os puse un video del tipo que no me quiso ayudar, ese lleva el MS5611 creo con un Attiny85 un un tx-433 mas algún diodo y resistencias, bien lo que yo quisiera saber es como hacer eso pero con el modelo LPS25HB de Pololu ... este
bueno termino a ver si hay alguien que se meta en harina mas que tener que estar aqui justificando cosas.
¿Quien me dice como conecto estos tres elemento y los alimento con 3V?
Os pongo esquema chapuza hechos por mi, (omitir lineas de conexionado)
Edito, tras el esquema os pongo un altímetro casero para pájaros medianos/grandes, el altimetro es el de la izq, su receptor con pantallita visor altura el mas grande, y los sistemas usb de carga, , vamos, lo que yo quiero hacerme :LOL:

Atiny 85 y pololu.JPG

Última edición:
Switchxxi la potencia de esos módulos es típicamente +10 dBm (10 mW) como dices tu con viento a favor y en bajada y depende de la tensión de alimentación, en cuanto al alcance realizó la analogía con la potencia de los Routers WiFi que se utilizan en las casas los cuales tienen +20 dBm (100 mW) que es el máximo permitido por UIT/ETSI.


David1970 nosotros solemos colaborar con los participantes nuevos pero no realizarles las tareas, aclarado esto te comento que en el esquema que has colocado:



Tienes un gravísimo error de concepto ya que si pretendes reemplazar el módulo MS5611 por el LPS25HB de Pololu esta totalmente mal dibujado/conectado.


Por otra parte el módulo de Pololu sensa la presión barométrica absoluta y entrega esa información ante una petición de algo/alguien quien luego debe enviarla al módulo emisor para que la misma sea interpretada en tierra.

Para conocer realmente bien la altura a la cual llega el ave, que supongo es un halcón, no solo alcanza la información que entrega el módulo Pololu o cualquiera sea el sensor barométrico incluso el BMP280 con su correspondiente placa.


Saludos, JuanKa.-

Hola de nuevo.
@J2C por favor si lees mi anterior post digo claramente "omitir mi conexionado".
Solamente puse encima el LPS25HB de pololu para sustituir el Attiny85 "que no el MS5611" y cometí ese error, disculpas. Debería haber dejado el Attiny85 que creo que es I2C "inter integrate comunication" para hacer comunicarse todos los módulos.

Por otra parte el módulo de Pololu sensa la presión barométrica absoluta y entrega esa información ante una petición de algo/alguien quien luego debe enviarla al módulo emisor para que la misma sea interpretada en tierra.
Efectivamente, creo la entregará a Atiny85 que este a su vez la mandará al TX 433mhz y este enviará a un arduino o al T3000 de RC Electronics "si valiese" los datos a estación/tierra para ser reinterpretados transformados en código legible en pantalla.
Bueno señores, no les molesto mas.
Un saludo

Hola de nuevo.
@J2C por favor si lees mi anterior post digo claramente "omitir mi conexionado".
Solamente puse encima el LPS25HB de pololu para sustituir el Attiny85 "que no el MS5611" y cometí ese error, disculpas. Debería haber dejado el Attiny85 que creo que es I2C "inter integrate comunication" para hacer comunicarse todos los módulos.


Efectivamente, creo la entregará a Atiny85 que este a su vez la mandará al TX 433mhz y este enviará a un arduino o al T3000 de RC Electronics "si valiese" los datos a estación/tierra para ser reinterpretados transformados en código legible en pantalla.
Bueno señores, no les molesto mas.
Un saludo

David1970 había leído muy bien tu post #9, si bien aclaraste desde el principio que no sabes de electrónica y tienes un invento con el cual te quieres ahorrar pasta !!!!!

El Attiny85 no es un "Inter Integrate Communication", realmente es un microcontralador que debe ser programado con un programa específico para la tarea que desees te realice y vale aclarar que no todos los técnicos electrónicos son programadores de µcontroladores, además, que programar algo significa tomarse el tiempo de investigar/acopiar la información respecto a los elementos que usaremos y las herramientas informáticas software/hardware que necesariamente son necesarias para realizar dicha programación, tiempo de pruebas y correcciones, etc.

Yo te recomiendo que te des una vuelta por aqui (haz click) para conocer mejor la forma que funciona el foro por que entre que no tienes conocimientos de electrónica, no tienes idea no de las conexiones sino de lo que pretendes reemplazar, otra persona en otro foro supongo que dejo de prestarte atención, supongo que tampoco tiene ideas de programación de µcontroladores y fundamentalmente expresaste en tu post #9

bueno termino a ver si hay alguien que se meta en harina mas que tener que estar aqui justificando cosas.
¿Quien me dice como conecto estos tres elemento y los alimento con 3V?
solo requieres que alguien se ponga a realizar el trabajo (tu trabajo) cuando tu no solo debes comenzar a mostrar lo que llevas realizado y pedir la colaboración en el punto que te has quedado frenado/trabado. También que ingresaste al foro el lunes y a la media hora iniciaste este post con un gran invento.

Te puedo decir que si es posible realizar tu idea con ciertas limitaciones pues personalmente me encuentro realizando un proyecto con otro sensor barométrico y con otro uso totalmente distinto a este ya que incluye otras funcionalidades.


Saludos, JuanKa.-

Hola a todos, como ya dije en mi primer mensaje no se de electrónica, también me doy cuenta que estoy mezclando cosas en mi afán de haceros comprender que se puede hacer pequeño, vale quizá puse un modelo que sí alcanza los 30 km y más pero evidentemente no está echo con módulos TX-RX de china de 1 euro. @switchxxi visita la pagina ayama segutel y ve sus productos, luego visita marshallradio.com y observa sus gps, veras que aparatos hay hechos, y ojo, con esto quiero decir que en cuanto a tamaño y peso hay cosas muy potentes hechas y que por lo tanto y sabiendo de electrónica (cosa por la que entre aquí) se podría hacer algo parecido, (no digo exacto), creo que dije que con 500m me llegaba, se que hay uno casero (y este si que es solo altímetro) que alcanza 2 km.

Jamas dije que no se puede, solo quería ver que especificaciones usaban y como eran las antenas. En la pagina no hay información mas allá de: Alcance entre 30 y 60Km con asteriscos. Después se lee que lo midieron con el emisor en una colina, sin obstáculos y sin interferencia, etc.
Pero si le creemos al fabricante (mas bien a la parte de Marketing) 200 Euros no me parece tan descabellado. Si yo quisiera ahorrar lo compraría echo, si quisiera aprender, adelante, armaría el Frankenstein.

bueno termino a ver si hay alguien que se meta en harina mas que tener que estar aqui justificando cosas.

Nadie te pide que justifiques cosas. Que armes un hilo no significa que nadie mas puede preguntar y yo pregunte por curiosidad, armar un equipo así no es tan trivial y muchísimo menos con módulos a lo mecano.

Estamos hablando de potencias muy pequeñas de transmisión, sin poder gastar una gota de mas en el tema de la batería (según el fabricante dura un par de días). De echo lo mas probable es que este todo apagado (menos el micro que estará durmiendo obvio), encender el micro, este enciende el altímetro y/o GPS, mide, lo apaga (para tener mas energía para transmitir) y transmite los datos y vuelve a apagar todo. Con transmisiones de unos pocos ms cada varios segundos (lo mas probable). Y todo esto no es ni la mitad, porque el receptor es un mundo aparte, tiene que ser lo suficientemente sensible para recibir la señal tan pequeña y la antena bien calculada para amplificar lo mas posible la señal recibida, ademas de discriminar lo mejor posible entre toda la basura que va a recibir.
Sin hablar de las dos toneladas de corrección que debe llevar la trama para poder recuperar los datos enviados. (Salvo en los modelos que solo son un Beacon -osea trasmiten una señal "dummy" sin información- y el receptor solo dice desde donde proviene la mayor señal, una especie de "radar").

¿Quien me dice como conecto estos tres elemento y los alimento con 3V?

Como ya te dijeron, te falta el micro ¿ cual usaras ?, ¿ Que emisor de RF ?, ¿ Que usaras de receptor ?, ¿ Que antenas piensas usar ?, ¿ Que distancia máxima esperas obtener ?, ¿ Que autonomía ?, ¿ Que tipo de señal enviaras ?, ¿En que escenario se necesita usarse esto, bosque, ciudad, pradera, etc ?, ¿ Que peso debe tener el transmisor ?.

Si yo estuviera diseñando esto y quisiera preguntar a los que saben, esos son los datos que daría para que puedan asesorarme. Vamos, que incluso pudiéndote ayudar en algo tan fácil como conectar las cosas me falta mucha información.
