Letrero Led con Max7219

Hola a todos, bueno lo que quiero hacer es un marcador de tenis y padel utilizando el driver MAX7219 para manejar los displays de 7 segmentos.


El circuito de conexión del MAX7219 es el siguiente:

al cambiar la resistencia de 9.53K por una de 56K, la corriente que que alimenta los segmentos sera de 10mA con una tensión de 3V.
Los valores máximos del 7219 son los siguientes:

El problema que tengo es que los displays los pienso hacer utilizando una tira de tres leds por cada segmento, donde cada tira consume 60mA y se alimentan de 12V. Como necesito 6 displays, a cada salida de segmento del 7219 necesitaría una corriente de 360mA donde la máxima del 7219 es 100mA, y en los pines de los dígitos como son 7 segmentos por display estaría circulando una corriente de 420mA donde la máxima del 7219 es 500mA en total para los 6 dígitos.
Busqué algún driver que me pueda servir pero no encontré. Pense utilizar transistores BJT pero voy a tener problemas para regular la corriente de carga, ya que esta varía porque no siempre estan prendidos a la vez todos los mismos segmentos.
Acá abajo adjunto el datasheet del max7219.

desde ya muchas gracias

Hola! Como va? estoy trabajando en un proyecto similar solo que tengo que multiplexar 8 digitos en lugar de 6, hice los drivers con transitores de manera discreta pero estoy teniendo algunos problemas para el apagado de los mismos, alguno pudo solucionar el problema ?


Fogonazo

"Qualified exorcist approved by the Vatican"
Hola! Como va? estoy trabajando en un proyecto similar solo que tengo que multiplexar 8 digitos en lugar de 6, hice los drivers con transitores de manera discreta pero estoy teniendo algunos problemas para el apagado de los mismos, alguno pudo solucionar el problema ?
Publica el esquema que estás empleando para controlar los LED´s

Hola Fogonazo!! Perdón por la demora estuve renegando con este y otros proyectos no noté que me habías respondido el mismo día, desde ya muchas gracias, acá adjunto el circuito que estoy usando espero se entienda, igualmente en caso de seguir fallando mi planteo creo que voy a probar el circuito de la imagen adjuntada por maty_ruiz96, teniendo en consideración el tema de no mezclar las masas.

La conexión de los leds esta hecha como se ve allí, cátodo común, pero en el tablero mismo no forma parte de la placa de control


Adjuntos

  • Esquematico driver.png
    Esquematico driver.png
    274.1 KB · Visitas: 9
  • Esquematico genera.png
    Esquematico genera.png
    240.7 KB · Visitas: 8

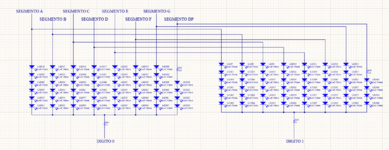

  • CONEXION DE LEDS.png
    CONEXION DE LEDS.png
    211.2 KB · Visitas: 6
  • tablero frente.jpeg
    tablero frente.jpeg
    129.2 KB · Visitas: 7
  • tablero parte trasera.jpeg
    tablero parte trasera.jpeg
    154.2 KB · Visitas: 9
