Librerias Multisim

#1
necesito ayuda. tengo que hacer una simulacion de un amplificador de audio con el amplificador operacional lm386 el problema es que no esta en las librerias del multisim. alguien podria decirme donde descargarla o como obtenerla..
gracias

#2
Wenas, lo mejor es q uses el spice model del circuito, En este enlace te dice como usar modelos de spice en electronics workbench
http://focus.ti.com/lit/an/sloa071/sloa071.pdf#search="using spice model in pspice texas"
esta hecho para spice model de texas pero para el resto de modelos como te imaginaras es igual.

He hecho una busqueda del spice model del lm386 y he encontrado este:

*lm386 subcircuit model follows:

* IC pins: 2 3 7 1 8 5 6 4
* | | | | | | | |
.subckt lm386 inn inp byp g1 g8 out vs gnd

* input emitter-follower buffers:

q1 gnd inn 10011 ddpnp
r1 inn gnd 50k
q2 gnd inp 10012 ddpnp
r2 inp gnd 50k

* differential input stage, gain-setting
* resistors, and internal feedback resistor:

q3 10013 10011 10008 ddpnp
q4 10014 10012 g1 ddpnp
r3 vs byp 15k
r4 byp 10008 15k
r5 10008 g8 150
r6 g8 g1 1.35k
r7 g1 out 15k

* input stage current mirror:

q5 10013 10013 gnd ddnpn
q6 10014 10013 gnd ddnpn

* voltage gain stage & rolloff cap:

q7 10017 10014 gnd ddnpn
c1 10014 10017 15pf

* current mirror source for gain stage:

i1 10002 vs dc 5m
q8 10004 10002 vs ddpnp
q9 10002 10002 vs ddpnp

* Sziklai-connected push-pull output stage:

q10 10018 10017 out ddpnp
q11 10004 10004 10009 ddnpn 100
q12 10009 10009 10017 ddnpn 100
q13 vs 10004 out ddnpn 100
q14 out 10018 gnd ddnpn 100

* generic transistor models generated
* with MicroSim's PARTs utility, using
* default parameters except Bf:

.model ddnpn NPN(Is=10f Xti=3 Eg=1.11 Vaf=100
+ Bf=400 Ise=0 Ne=1.5 Ikf=0 Nk=.5 Xtb=1.5 Var=100
+ Br=1 Isc=0 Nc=2 Ikr=0 Rc=0 Cjc=2p Mjc=.3333
+ Vjc=.75 Fc=.5 Cje=5p Mje=.3333 Vje=.75 Tr=10n
+ Tf=1n Itf=1 Xtf=0 Vtf=10)

.model ddpnp PNP(Is=10f Xti=3 Eg=1.11 Vaf=100
+ Bf=200 Ise=0 Ne=1.5 Ikf=0 Nk=.5 Xtb=1.5 Var=100
+ Br=1 Isc=0 Nc=2 Ikr=0 Rc=0 Cjc=2p Mjc=.3333
+ Vjc=.75 Fc=.5 Cje=5p Mje=.3333 Vje=.75 Tr=10n
+ Tf=1n Itf=1 Xtf=0 Vtf=10)

.ends
*----------end of subcircuit model-----------

Lo he sacado de este enlace http://groups.google.es/group/sci.e...&q=ic+boost+converter&rnum=6#c2c88f21a80c931c
segun dice no lo ha probado pero parece q esta bien, de cualquier forma puedes probar a buscar algun otro modelo de spice del lm386.

Saludos.

#4
pues solamente en la pagina web oficial, solo dale actualizar y ya, asi le he hecho, porque que se consigan en algun foro, pues, esta raro, o busca en google, para disipar mas las dudas

#5
hola que tal

voy a simular el circuito de una fuente dual variable... esta fuente requiere de los integrados lm317 (regula voltajes positivos) y el integrado lm337 (regula voltajes negativos) .

El problema es que no encuentro un simulador que contenga dentro de su lista de componentes a estos dos integrados.
Ya he probado con el Livewire profesional v1.11 y el con el Workbench Multisim v8 y Multisim v9 y ninguno tiene a estos 2 componentes.

Si alguien sabe en que simulador pueda encontrarlos les agradezco su información.

salu2.

#12
Hola buenas estoy simulando mi proyecto para el fin del semestre y me encuentro con un problemita, al buscar el driver IR210 en el multisim 11 no se encuentra y no se como agregarlo para usarlo,alguien a tenido un problema similar o que me diga como hago para agregarlo.

Saludos.

#13
Hola.

¿Hay algún sitio donde pueda descargar componentes para el multisim? necesito el MC14553 para hacer una simulación y no existe en el multisim

gracias

y una segunda pregunta que se me ha pasado, jiji, que programa de simulación es el mas completo? el que tenie todos los componentes o el que se le puedan ir agregando nuevos componentes?

gracias de nuevo

#15
Hola a todos, necesito un cristal de 4 MHz para hacer un oscilador tipo Colpitts con cristal de cuarzo, y no encuentro dicho componente en Multisim 12, ya que en la Universidad me han pedido específicamente que la frecuencia de oscilación sea de 4 megas.

¿ Alguien sabe que hacer o si se puede agregar este componente al Multisim y cómo hacerlo?

Disculpen la ignorancia estoy recién aprendiendo... Gracias de antemano toda respuesta me es útil. :confused:

#16
Hola huguiyo

Tendrás que modificar el valor de la frecuencia de algún cristal que exista en las librerías de tu Multisim 12.

Ten mucho cuidado al guardar el nuevo cristal en la base de datos del usuario(User Database), de lo contrario puedes deformar las librerías originales de tu Multisim 12.

Desempaca el contenido de los archivos .ZIP que te adjunto.
Sigue los pasos A, B, C Etc. De las imágenes adjuntas en esos .ZIP.

Inserta un componente seleccionándolo de la base de datos nombrada User Database.
Al final tendrás en tu diseño 2 cristales borra el que no te sirva.

saludos
a sus ordenes


Adjuntos

#17
Esa solución solo cambia el nombre del componente y no la simulación SPICE que es lo que se necesita, yo veo el valor de RS y C0 en los datasheet de los cristales, ademas se especifica el de CL recomendado, pero no se como calcular LS y CS para ellos y completar la simulación, es más, no me sale ni un oscilador simple con inversores, se supone intenté armar uno con el cristal de 3MHz pero la medición de frecuencia se pasaba de 30MHz, intenta entender esto para intentar calcular los valores, como no pude hacer una simulación ni con los cristales de la librería no pude intentar modificar esos valores, lo más cercano que encontré fue uno de 3.579545Mhz.

#18

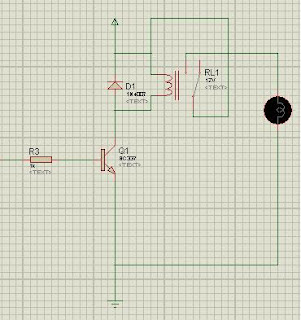

Necesitaría un relé de dos polos dos posiciones, los relé que aparecen en el programa no me sirven, alguien tendría la amabilidad de mandarme alguna actualización para agregar los relé?



Pero este tipo de relé no lo tiene o no lo encuentro en mi Multisim, Gracias de antemano-

#19
Solo tengo la huella en mi librería, si te sirve, es de un relevador Sun Hold TDS-1202L (de los que vienen en un encapsulado que entra en un DIP-16).
