Placa secadora whirlpool awz 9813

Mi secadora Whirlpool awz 9813 dejo de funcionar , no enciende nada , ni siquiera el piloto de encendido , comprobé llegaran los 220 V a la placa y llegan.
Soy aficionado pero me gustaría descartar algunos componentes de la placa con vuestra ayuda, adjunto fotos para si podéis decirme por donde empezar a hacer comprobaciones y medidas , a simple vista no veo nada quemado ni deformado.
Gracias por adelantado.


Adjuntos

  • IMG_6365.jpg
    73.4 KB · Visitas: 15
  • IMG_6366.jpg
    146.5 KB · Visitas: 16
  • IMG_6367.jpg
    273.4 KB · Visitas: 13
  • IMG_6368.jpg
    347.1 KB · Visitas: 14
Haga una toma de la placa de alimentación (IMG_6367) por el lado de las pistas (lado azul).
Placa y cámara bien paralelas y fijas y... bien enfocadas.

Haga una toma de la placa de alimentación (IMG_6367) por el lado de las pistas (lado azul).
Placa y cámara bien paralelas y fijas y... bien enfocadas.

Gracias por interés ,espero sirva una de estas 2 fotos.


Adjuntos

  • image0.jpeg
    379.1 KB · Visitas: 4
  • IMG_6371.jpg
    303.4 KB · Visitas: 4
Última edición por un moderador:
Pues avanzando decidí quitar transformador, el pin 4 y 5 me da continuidad ,creo No es normal.
¿esta mal o debo comprobar de otra manera?


Adjuntos

  • IMG_6372.jpg
    218.8 KB · Visitas: 9
Es facil , alimentas los pines 1 y 2 con un cable y ficha que conectarás a línea de 220 V y mides tensiones de ALTERNA en pines 4-5 y 7-9 .

Por favor aisla perfectamente esos pines 1 y 2 con termocontraible o cinta para evitar daños personales.

Es facil , alimentas los pines 1 y 2 con un cable y ficha que conectarás a línea de 220 V y mides tensiones de ALTERNA en pines 4-5 y 7-9 .

Por favor aisla perfectamente esos pines 1 y 2 con termocontraible o cinta para evitar daños personales.
Pues comprobado, espero sea a si el pin 1y 2,alimente 230v medi pin 4 y 5, y me dio 0 Voltios y en 7y 9 0 v también, si pruebo entre 4 y 7 me da 6V.

Última edición:
En el anillo rojo grande, donde puse R09, está soldada la resistencia con ese número. Parece ser una resistencia fusible y puede estar abierta. En el anillo rojo pequeño, debe haber otro componente que, ahora que has retirado el transformador podrás darte cuenta de qué es y también puede estar abierto. Parece ser algo que conduce los 230V (L) al resto del circuito.
P.D.: He tachado esta parte pues, ahora me di cuenta que esos son los pines que corresponden al primario del transformador.

Ciertamente y cómo ya te mencionaron, el transformador parece estar dañando. Como bien señala su etiqueta, si alimentas con 230V los pines 1 y 2, deberías tener 12VAC en los pines 3 y 4 y, 24VAC en los pines 7 y 91673318180677.jpeg

Última edición:

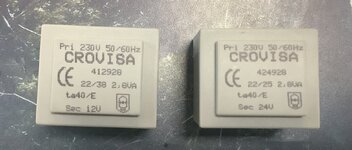

Pues he visto en un foro Francés esta solución de la foto , ya que no se encuentra transformador igual.
Compré 2 en tienda de componentes y me dicen que sirven aunque sean los 2 de 2,8 VA.
En la foto no se el cableado como sería , imagino será donde el antiguo entran 230 V , soldar cables para alimentar los dos y después las salidas cada uno donde estaban los pines salida, quería hacerlo 😀 bien .
Necesito ponerlos en alguna placa perforada? Me sirven esos 2 comprados?
Gracias.


Adjuntos

  • 0E904409-7D23-471A-B9CD-347901C290B5.jpeg
    288.2 KB · Visitas: 6
  • 95D78242-D323-43C3-AF8C-4A9669206657.jpeg
    250.5 KB · Visitas: 6
Buenas. Si quieres hacerlo en placa puedes hacerlo. Lo más simple es cableado directamente y luego recubre las soldaduras con silicona, para evitar oxidación es por la humedad.

Revisa bien a donde va cada secundario para no confundirte y quemar la "lógica" de la placa.

Ante todo disculpas por infringir la norma nº5,intentare escribir mejor.
Realice el cableado con los dos transformadores y funciona aparentemente todo, muy contento no esperaba solucionarlo tan fácil.
Una ultima duda se puede dar con pistola barras de silicona caliente(creo es silicona) a los transformadores para fijarlos mejor y no queden huecos por debajo.
!!!!Muchas gracias a todos!!!

Una ultima duda se puede dar con pistola barras de silicona caliente(creo es silicona) a los transformadores para fijarlos mejor y no queden huecos por debajo.
En principio no habría problema, muchos aparatos vienen así de fábrica.
El problema suele darse cuando las siliconas utilizadas alcanzan resistencia, es decir que se vuelven resistivas y dejan de ser un aislante para pasar a ser un producto que, por su resistividad (o conductividad, aunque baja) favorecen fugas o en algunos casos cortocircuitos. Con la silicona caliente todavía no lo he visto.
