Problema Simulación D-Flip Flop Microwind 3.1

[alfonsosuances]

Saludos comunidad,

Estoy intentando simular un D-Flip Flop para la asignatura de Microelectrónica del Máster en Ingeniería Industrial. He seguido minuciosamente todo, pero la salida que obtengo (simulación) hace cosas muy raras. Debería de transicionar al valor de la señal de entrada en el flanco de subida del reloj, y parace que algunos flancos los sigue bien pero otros no. Os dejo:

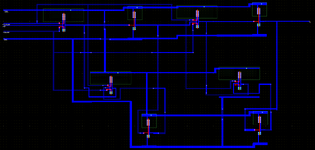

• Foto del layout

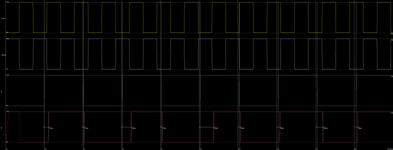

• Foto de la simulación
• Archivo .MSK del programa comprimido en ZIP

Por si alguien puede ayudarme a solucionarlo.

MIl gracias por adelantado!



[Kitana]

Saludos comunidad,

Estoy intentando simular un D-Flip Flop para la asignatura de Microelectrónica del Máster en Ingeniería Industrial. He seguido minuciosamente todo, pero la salida que obtengo (simulación) hace cosas muy raras. Debería de transicionar al valor de la señal de entrada en el flanco de subida del reloj, y parace que algunos flancos los sigue bien pero otros no. Os dejo:

• Foto del layout
• Foto de la simulación
• Archivo .MSK del programa comprimido en ZIP

Por si alguien puede ayudarme a solucionarlo.

MIl gracias por adelantado!Ver el archivo adjunto 333246Ver el archivo adjunto 333247

Recuerda que no todos manejan Microwind. ¿Donde te están guiando o que tutorial estas siguiendo para ello?

¿Has intentado en reinstalar Microwind no será que algo esta afectándolo o algo estas configurando mal?
