Reemplazo de componente SMD en barra de sonido

Hola, necesido ayuda en cuanto a la reparación de la placa de barra de sonido pues dejo de encerder/funcionar. Una vez la abri me percato de restos de un componente smd el cual no se puede visualizar claramente el valor correspondiente. Adjunto imagenes de la placa y el area donde iba el componente smd. Como dato extra la barra cuenta con alimentacion de transformador de 19V. Un saludo cordial a la comunidad y gracias de antemano.


Adjuntos

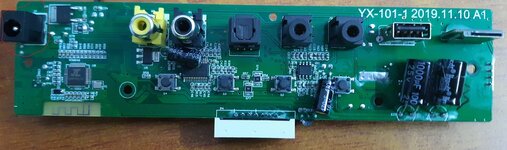

  • 01 vista anterior de zona-.jpg
    01 vista anterior de zona-.jpg
    254 KB · Visitas: 16
  • 02 vista posterior y zona afectada.jpg
    02 vista posterior y zona afectada.jpg
    214.4 KB · Visitas: 16
  • 03 zona afectada imagem ampliada.jpg
    03 zona afectada imagem ampliada.jpg
    228.9 KB · Visitas: 14
  • smd.jpg
    101.9 KB · Visitas: 14
El valor de la resistencia se puede deducir. inferir. pero necesito hagas un dibujo a que elementos esta conectado...
Ademas debes indicar el tipo de resistencia 0603 0805... etc
Ademas debes indicar marca y modelo de el equipo

El valor de la resistencia se puede deducir. inferir. pero necesito hagas un dibujo a que elementos esta conectado...
Ademas debes indicar el tipo de resistencia 0603 0805... etc
Ademas debes indicar marca y modelo de el equipo
Saludos y gracias por responder Emilio el equipo es marca Simba, modelo SMB-103. No comprendo bien cuando mencionas los elementos a los cuales se encuentra contectado. Comentaba en el post que la entradad e corrienta de corriente es mediante uns trasformador de 19v (similar al de las laptop). El equipo lo conforman una barra y un subwoofer el cual va conectado a la misma mediante un unico cable (RCA). Desconosco el tipo de resitencia que pues solo consegui ver la pequeña muestra de la misma la cual adjunto en el post. Un saludo.

Para mi es una resistencia en modo fusible.
Deberias medir que no haya un corto, en especial el regulador que se encuentra cerca
