Ya veo, poco espacio dependiendo de lo que se haya programado meter dentro.

Ahora bien... se te van a tirar a la yugular 🙄 al ver el cuadrante derecho superior de la carátula.

Pero es que eso para hacerlo y dejarlo bien es complicado
Eso ya es trabajo suyo... todo depende de su imaginación...

No sé si vendrá alguno con eje o algo similar....

Ya se le dieron diferentes ideas...

Ahora tiene que ver usted que es lo que más se ajusta a sus necesidades...


Pinchavalvulas

Well-Unknown member
Ahí tiro una idea..

Los propios pulsadores hacen de tope y muelle para mantener el mando en el centro. El eje del mando puede ser del material que se quier utilizar, aunque conviene madera o plástico para poder encastrar sin mucha complicación el "tope" accionador de los pulsadores.
Materiales:
- Chapa no muy fina.
- Eje cilíndrico de madera o plástico.
- Micro pulsadores con tuerca contaco abierto.
- Arandelas y clavitos o pasadores.
Herramientas:
- Taladro, brocas, alicate, destornillador, lima, lija, etc...
- Manos y cerebro.

Pd. Me ha quedado tan bien el dibujo que seguro que lo fabrico para futuros proyectos. :p
:cool:
Pd. 2. En caso de no ser efectivos los pulsadores como tope y "retén" en el centro, se pueden añadir dos muelles usando el mismo tope que atraviesa el eje.

Ahí tiro una idea..

Ver el archivo adjunto 272825
Los propios pulsadores hacen de tope y muelle para mantener el mando en el centro. El eje del mando puede ser del material que se quier utilizar, aunque conviene madera o plástico para poder encastrar sin mucha complicación el "tope" accionador de los pulsadores.
Materiales:
- Chapa no muy fina.
- Eje cilíndrico de madera o plástico.
- Micro pulsadores con tuerca contaco abierto.
- Arandelas y clavitos o pasadores.
Herramientas:
- Taladro, brocas, alicate, destornillador, lima, lija, etc...
- Manos y cerebro.

Pd. Me ha quedado tan bien el dibujo que seguro que lo fabrico para futuros proyectos. :p
:cool:
Pd. 2. En caso de no ser efectivos los pulsadores como tope y "retén" en el centro, se pueden añadir dos muelles usando el mismo tope que atraviesa el eje.
Gracias por tu idea , pero eso no lo puedo poner , yo buscaba poder poner un potenciometro para regular el volumen que para eso se usan , pero no se es como ponerlo

Gracias por tu idea , pero eso no lo puedo poner , yo buscaba poder poner un potenciometro para regular el volumen que para eso se usan , pero no se es como ponerlo

¿Y como se ponen potenciómetros para regular se ponen siempre?
55 post para un potenciómetro, vas a batir el record :ROFLMAO:

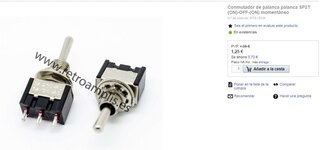

Pon el que te dije, orificio pequeño 6mm y manejas como joystick arriba subes volumen y abajo bajas.
Y tiene que ser potenciómetro, Y tiene que ser potenciómetro, Y tiene que ser potenciómetro, :ROFLMAO: :ROFLMAO: :ROFLMAO:


Pinchavalvulas

Well-Unknown member
Un potenciómetro se usa cuando el circuito fué diseñado así, si lo diseñaron con un control de volumen mediante pulsadores lo lógico sería analizar el circuito para ver cómo funciona y si dicho circuito se podría modificar para sustituir los pulsadores por un potenciómetro que regule tensión en lugar de señal de BF.
Para lo anterior expuesto se necesitan dos cosas, ser como mínimo ingeniero en electrónica (o saber leer tecnicamente un esquema) y poder acceder al esquema del circuito del aparato que estamos tratando.

Se puede modificar el circuito original "insertando" un potenciómetro entre el previo y la entrada del circuito integrado amplificador de BF , se te explicó cómo pero no sabes, no quieres o no puedes. Esta opción, para mí, sería la mas fácil.

Se te explicó cómo intercalar un potenciómetro reostato entre la salida y el altavoz y dijiste que eran muy grandes :rolleyes: ( ver foto ) descartándolo de antemano, aunque esa era tu idea desde un principio... Ojo que en este caso hay que respetar el valor de impedancia de salida para el que está diseñado el circuito.

Lo mas curioso de todo esto es que en la carátula del muebe que estás montando tienes el dibujo y la leyenda de los pulsadores de "UP" y "DOWN" de "VOLUMEN". :rolleyes: :rolleyes:

El cuarto y quinto potenciómetro son reostatos y no son tan grandes.


Edito:
No te lo tomes como una reprimenda, ofensa, ni nada por el estilo, no es mi forma de ser.
Lo único que quiero es que te des cuenta de que tódo lo que se puede hacer ya te lo han explicado y que de aquí en adelante todo lo que se escriba puede ser morralla e incluso algún forero se explaye en demasía..

Un saludo.

Última edición:
Si o si querés un potenciómetro?

Buscas el capacitor que entra al pin 4 del I.C (-IN)

Lo desoldas, (es SMD, Te animas a meter mano?)
Agarras el potenciómetro, en primer pin, a GND.
El del medio es la salida de audio (al pin 4)
Y el 3ro va a ser la señal que viene desde el capacitor que desoldaste...
Y así de simple podes poner un potenciómetro.

Sino te animas a trabajar con componentes SMD, no te va a quedar otra que recurrir a algunas de las ideas que de te fue dando a lo largo de este post.

Un potenciómetro se usa cuando el circuito fué diseñado así, si lo diseñaron con un control de volumen mediante pulsadores lo lógico sería analizar el circuito para ver cómo funciona y si dicho circuito se podría modificar para sustituir los pulsadores por un potenciómetro que regule tensión en lugar de señal de BF.
Para lo anterior expuesto se necesitan dos cosas, ser como mínimo ingeniero en electrónica (o saber leer tecnicamente un esquema) y poder acceder al esquema del circuito del aparato que estamos tratando.

Se puede modificar el circuito original "insertando" un potenciómetro entre el previo y la entrada del circuito integrado amplificador de BF , se te explicó cómo pero no sabes, no quieres o no puedes. Esta opción, para mí, sería la mas fácil.

Se te explicó cómo intercalar un potenciómetro reostato entre la salida y el altavoz y dijiste que eran muy grandes :rolleyes: ( ver foto ) descartándolo de antemano, aunque esa era tu idea desde un principio... Ojo que en este caso hay que respetar el valor de impedancia de salida para el que está diseñado el circuito.

Lo mas curioso de todo esto es que en la carátula del muebe que estás montando tienes el dibujo y la leyenda de los pulsadores de "UP" y "DOWN" de "VOLUMEN". :rolleyes: :rolleyes:

Ver el archivo adjunto 272832
El cuarto y quinto potenciómetro son reostatos y no son tan grandes.


Edito:
No te lo tomes como una reprimenda, ofensa, ni nada por el estilo, no es mi forma de ser.
Lo único que quiero es que te des cuenta de que tódo lo que se puede hacer ya te lo han explicado y que de aquí en adelante todo lo que se escriba puede ser morralla e incluso algún forero se explaye en demasía..

Un saludo.
Muchas gracias .
Entonces la mejor opcion es la de cortar la patilla 4 del ampli y poner hay potenciometro entre esos dos puntos, como dijo el compañero
Podrias hacer el fabor de decirme donde puedo comprar ese reostato y su calibre? Gracias
Un potenciómetro se usa cuando el circuito fué diseñado así, si lo diseñaron con un control de volumen mediante pulsadores lo lógico sería analizar el circuito para ver cómo funciona y si dicho circuito se podría modificar para sustituir los pulsadores por un potenciómetro que regule tensión en lugar de señal de BF.
Para lo anterior expuesto se necesitan dos cosas, ser como mínimo ingeniero en electrónica (o saber leer tecnicamente un esquema) y poder acceder al esquema del circuito del aparato que estamos tratando.

Se puede modificar el circuito original "insertando" un potenciómetro entre el previo y la entrada del circuito integrado amplificador de BF , se te explicó cómo pero no sabes, no quieres o no puedes. Esta opción, para mí, sería la mas fácil.

Se te explicó cómo intercalar un potenciómetro reostato entre la salida y el altavoz y dijiste que eran muy grandes :rolleyes: ( ver foto ) descartándolo de antemano, aunque esa era tu idea desde un principio... Ojo que en este caso hay que respetar el valor de impedancia de salida para el que está diseñado el circuito.

Lo mas curioso de todo esto es que en la carátula del muebe que estás montando tienes el dibujo y la leyenda de los pulsadores de "UP" y "DOWN" de "VOLUMEN". :rolleyes: :rolleyes:

Ver el archivo adjunto 272832
El cuarto y quinto potenciómetro son reostatos y no son tan grandes.


Edito:
No te lo tomes como una reprimenda, ofensa, ni nada por el estilo, no es mi forma de ser.
Lo único que quiero es que te des cuenta de que tódo lo que se puede hacer ya te lo han explicado y que de aquí en adelante todo lo que se escriba puede ser morralla e incluso algún forero se explaye en demasía..

Un saludo.

Si o si querés un potenciómetro?

Buscas el capacitor que entra al pin 4 del I.C (-IN)

Lo desoldas, (es SMD, Te animas a meter mano?)
Agarras el potenciómetro, en primer pin, a GND.
El del medio es la salida de audio (al pin 4)
Y el 3ro va a ser la señal que viene desde el capacitor que desoldaste...
Y así de simple podes poner un potenciómetro.

Sino te animas a trabajar con componentes SMD, no te va a quedar otra que recurrir a algunas de las ideas que de te fue dando a lo largo de este post.
Lo de desoldar el smd no se cual y donde seria , es el que va la pista 4 del amplificador ?
Podriaa indicarme en la foto cual sería el smd ?
Tambien se puede hacer como el esquema de dibujo que hice yo que me comento un compañero de aqui ?muchas gracias


Pinchavalvulas

Well-Unknown member
la patilla del circuito integrado no hay que cortarla.
Hay que localizar el condensador que va a esa patilla que seguro es smd. Una vez localizado desoldarlo y reemplazarlo por dos cablecitos que iran al potenciómetro (no reostato) que como indicó @DOSMETROS aquí debería ser de 20-22K Logarítmico.

En caso de que sea difícil (si no imposible) localizar a donde va la pista de la patilla 4 (por ser doble capa y smd) y no encontrar el condensador, calentar la patilla 4 del Ic y con mucho cuidado, con algo muy afilado levantar la patilla para aislarla de la pista y soldar dos cables finos, uo en la pista y otro en la patilla del Ic. El cable de la pista iría a un extremo del potenciómetro, el cable de la patilla 4 a la pata central del potenciómetro y un tercer cable de masa a el extrmo libre del potenciómetro.
Para esto se necesita maña, buen pulso y soldador de punta muy fina.
Dibujo Ic pot..jpg
El cursor es la patilla central del potenciómetro.

Última edición:
la patilla del circuito integrado no hay que cortarla.
Hay que localizar el condensador que va a esa patilla que seguro es smd. Una vez localizado desoldarlo y reemplazarlo por dos cablecitos que iran al potenciómetro (no reostato) que como indicó @DOSMETROS aquí debería ser de 20-22K Logarítmico.

En caso de que sea difícil (si no imposible) localizar a donde va la pista de la patilla 4 (por ser doble capa y smd) y no encontrar el condensador, calentar la patilla 4 del Ic y con mucho cuidado, con algo muy afilado levantar la patilla para aislarla de la pista y soldar dos cables finos, uo en la pista y otro en la patilla del Ic. El cable de la pista iría a un extremo del potenciómetro, el cable de la patilla 4 a la pata central del potenciómetro y un tercer cable de masa a el extrmo libre del potenciómetro.
Para esto se necesita maña, buen pulso y soldador de punta muy fina.
Ver el archivo adjunto 272858
El cursor es la patilla central del potenciómetro.
Muchas gracias por tu tiempo y ayuda y por el dibujo , es como dijo compañero ya lo tengo
claro o eso creo , hice este dibujo que creo que es lo que comentas.
Seguramente en vez de desoldar cortare la patilla y soldare , es que desoldar me da miedo llevarme la pista de la placa y joderla


Adjuntos

  • 20211010_145632.jpg
    189.2 KB · Visitas: 4
De ésta foto, saca una mejor, y bien iluminada, eh incluso del otro lado del PCB, ya que parece como que no va visible las pistas del pin 3 y 4...

20211008_172453-jpg.272574

Quizas para dejar una isla de masa alrededor, pasan la pista por otro lado.
Sino vas a tener que armarte de paciencia y hacer lo que dijo el @Pinchavalvulas de levantar el pin con cuidado

Quizas para dejar una isla de masa alrededor, pasan la pista por otro lado.
Sino vas a tener que armarte de paciencia y hacer lo que dijo el @Pinchavalvulas de levantar el pin con cuidado
Si , o igual la corto , por que no me fio mucho de la calidad de la pista de esta placa y si se me lleva detras la pista ya no se donde esta la otra punta de pista para puentear , mirare de probar a desoldar y si le cuesta corto la patilla del chip
Tengo soldador jvc de 11w es bueno o necesitaría uno de mas potencia para desoldar ?
Para orientarte:


Tendrías que hacerlo solo en en pin 4 de tu I.C
Con mucha paciencia y muchísimo cuidado!
Muchas gracias por el video ,es buena idea lo del cable para levantar la pista

Hubiera sido interesante el mencionar que la dichosa consola es una Powkiddy A13 (Tuve que buscarlo con las imágenes del principio) ya que si tanto miedo da tocar la placa y ahora sabiendo cual es: ¿ No es mas fácil usar la salida de auriculares que posee y añadirle ahí un amplificador a elección de los cientos que se consiguen ? Si posee integrado el control de volumen no hay que hacer mas nada, aunque la mayoría no lo tiene pero ahí se pone el potenciómetro sin tener que tocar nada mas que conseguir un plug de 3.5mm, un poco de cable y paciencia.

El PAM8403 suena lindo, se consigue con potenciómetro, al menos acá en Argentina (Es el primero que encontré, solo esta a modo de ilustración) y requiere de 5V (2.5V - 5.5V). (Hay que ver de donde se toma la alimentación, varia dependiendo de si es a baterías o mediante una fuente USB pero ya es mas fácil sacar la alimentación).

Hubiera sido interesante el mencionar que la dichosa consola es una Powkiddy A13 (Tuve que buscarlo con las imágenes del principio) ya que si tanto miedo da tocar la placa y ahora sabiendo cual es: ¿ No es mas fácil usar la salida de auriculares que posee y añadirle ahí un amplificador a elección de los cientos que se consiguen ? Si posee integrado el control de volumen no hay que hacer mas nada, aunque la mayoría no lo tiene pero ahí se pone el potenciómetro sin tener que tocar nada mas que conseguir un plug de 3.5mm, un poco de cable y paciencia.

El PAM8403 suena lindo, se consigue con potenciómetro, al menos acá en Argentina (Es el primero que encontré, solo esta a modo de ilustración) y requiere de 5V (2.5V - 5.5V). (Hay que ver de donde se toma la alimentación, varia dependiendo de si es a baterías o mediante una fuente USB pero ya es mas fácil sacar la alimentación).
No es una. A13 es la placa de una consola a 12 que es la misma placa al fin y al cabo
Si no recuerdo mal ya comente lo de auriculares si se podría sacar de hay pero nadie me dijo nada por eso lo descarte
Si se puede poner un potenciometro del jack de audio , es facil de hacer entonces
Habría que comprar un potenciometro logarítmico y un amplificador pequeño y un par de soldaduras y solucionado
