Teclado yamaha pss140

[Zidxj]

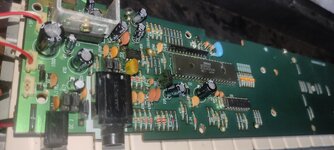

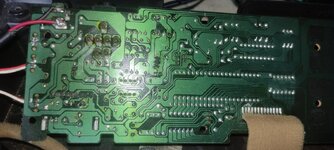

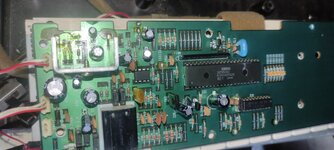

Tengo un teclado en reparación

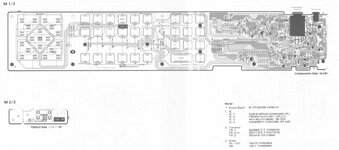

Diagrama




Cuando lo empeze a revisar verifique que el transistor C3419 no funcionaba y al revisarlo con el multimetro esta en corto
Lo reemplaze con un D669A

También cambie todos los capacitores y
Reemplaze el AN7140 que es la salida de audio por uno nuevo igual y también reemplaze el amplificador Operacional Dual RC4558DV
Por uno 4558D

Sin embargo al conectar el cargador de 12V el transistor D669A se calienta poco a poco hasta no poder casi agarrarlo y reemplaze el diodo rectificador por uno IN7007

Ya no se que más reemplazar
porque al encender el D669A se empieza a calentar y no funciona



[Kitana]

Cuando reemplaces un componente debes fijarte muy bien en sus características y aplicaciones debes comparar siempre los Datasheet.

¿Revisaste el Zener? Por los síntomas la falla fue por sobrecarga.

2SC3419:

• Tipo: NPN
• Tensión Máxima Colector-Emisor: 40 V
• Tensión Máxima Colector-Base: 40 V
• Tensión Máxima Emisor-Base: 5 V
• Corriente DC Máxima del Colector: 0.8 A
• Disipación de Potencia Máxima: 5 W
• Ganancia de corriente continua (hfe): 70 a 240
• Frecuencia máxima de trabajo: 100 MHz
• Temperatura de almacenamiento y funcionamiento: -55 to +150 °C
• Encapsulado: TO-126F

Puedes sustituir el 2SC3419 por alguno de estos:

2SC496, 2SD1722, 2SD1723, 2SD414, 2SD794, 2SD794A, también por algún BD131, BD135, BD135G, BD137, BD137G, BD139, BD139G, BD165.



[Zidxj]

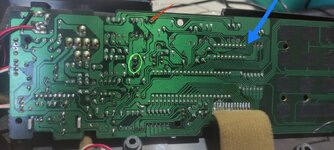

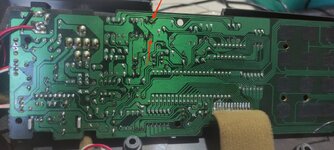

Flecha roja: desolde ese puente y ya no se calienta y al medir voltage
En el círculo verde:
Del colector al emisor Mide 6v
Y del colector a la base mide 5v

Parece que es el Integrado flecha azul que presenta algún corto o algo así
Voy a revisar las resistencias

Verifique el diodo zener pero veo que esta bien sin embargo no lo e probado con resistencia de 100k???

O como se podría probar fuera del circuito?


Medí entre esas 2 flechas y hay 5V
Como si hubiese un retorno que no debería creo?
Se supone que el voltage debe ir?

Cuando reemplaces un componente debes fijarte muy bien en sus características y aplicaciones debes comparar siempre los Datasheet.

¿Revisaste el Zener? Por los síntomas la falla fue por sobrecarga.

2SC3419:

• Tipo: NPN
• Tensión Máxima Colector-Emisor: 40 V
• Tensión Máxima Colector-Base: 40 V
• Tensión Máxima Emisor-Base: 5 V
• Corriente DC Máxima del Colector: 0.8 A
• Disipación de Potencia Máxima: 5 W
• Ganancia de corriente continua (hfe): 70 a 240
• Frecuencia máxima de trabajo: 100 MHz
• Temperatura de almacenamiento y funcionamiento: -55 to +150 °C
• Encapsulado: TO-126F

Puedes sustituir el 2SC3419 por alguno de estos:

2SC496, 2SD1722, 2SD1723, 2SD414, 2SD794, 2SD794A, también por algún BD131, BD135, BD135G, BD137, BD137G, BD139, BD139G, BD165.

Los que me agregaste acá no los conseguí y me recomendaron el D669A



[Kitana]

El integrado que indicas es un OPLL YM2420.

Veo que no tienes mucha experiencia en este tipo de reparaciones de teclados electrónicos, porque no mejor se lo llevas a un amigo o alguien que tengan experiencia en estas reparaciones a lo mejor te pueda ayudar.



[sergiot]
