Ayuda con registrador gráfico Oscilloreg C1724

Saludos al foro:

Hace algún tiempo, a precio de risa procedente de surplus, compré un registrador gráfico para experimentar en proyectos domésticos relacionados con sensores.

He trabajado con algunos antes, en aquellos bastaba conectar la salida de tensión a la entrada, programar el margen de tensión, velocidad de registro y ya estaba, sin embargo este me desorienta y acudo al foro por si algún especialista me puede ayudar.

El equipo es un Siemens Oscilloreg C1724 con tres módulos 718, tiene capacidad para cuatro, pero sólo hay tres instalados.

Este equipo también tiene otras referencias como :

ABB Metrawatt Servogor 340 de Goerz o NGI Servogor 340.

Admite diferentes módulos y en función de los que tiene hace unas cosas u otras.

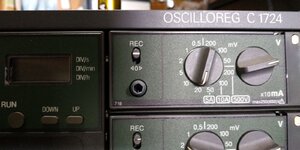

Adjunto una imagen de cómo es uno de los módulos en su frontal:

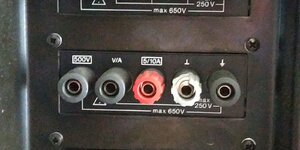

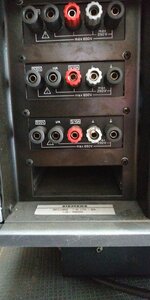

y cómo la parte posterior donde estan los conectores del citado módulo 718:


He buscado de forma intensiva por internet pero apenas encontré una simple descripción de él sin mayor utilidad. Entendí, que parece ser que una de las muchas utilidades de este equipo es la detección de transitorios en la red eléctrica trífásica y como posible aplicación de ésto, en las líneas teléfonicas, detectar los impulsos de marcado

Aquí viene mi pregunta...

Alguien me puede indicar cómo se realiza la conexión de una carga en él, atendiendo a los bornes de conexión del módulo 718, he hecho muchas pruebas y aparentemente el equipo está bien, pero no me aclaro.

Gracias a todos por la posible ayuda.

Joaquin.

Los enlaces no van.

Lo que tienen las gangas es eso, que son baratas por algo. Lo mismo además de obsoleto estaba roto.

Un osciloscopio digital mejor que un trazador. Los hay bien baratos, y además hacen de osciloscopio

Saludos Scooter:

Muchas gracias por tu rápida respuesta, tienes razón en lo que mencionas y poseo varios osciloscopios, sin embargo, para ciertas aplicaciones te aseguro que un registrador gráfico es mejor, como ejemplo sencillo si debes graficar durante varias semanas la insolación o la temperatura a una velocidad de una muestra por minuto en un lugar, la gráfica obtenida con un registrador es ideal. El equipo funciona perfectamente, por ahí no hay riesgo. Lástima de los enlaces a ver si puedo subir las imágenes de otro modo.

Bien, parece pude subirlas.

Gracias de nuevo Scooter.


93d13d63-255f-4050-96d8-b8dbd461351f.jpgfrontal.jpgequipo.jpg1214a332-75ea-4750-adbf-a24864637c7d.jpg

Que yo sepa la señal que quieres registrar se conecta entre la tierra y uno de los otros bornes, lo que yano te puedo decir es si tiene entradas para medir corriente y tensión a la vez.

Lo que no sé es como afirmas que va bien si no sabes conectarlo.

Última edición:
El aire acondicionado de mi coche daba todo OK consultando por el conector OBD. Pero frío no hacía ni gota.

Pues prueba a poner señales en los bornes a ver si grafica.
Ya no me acuerdo de como se usaban pero era conectar y poco mas.
Puedes probar con una fuente de laboratorio o con un potenciómetro.

Yo también he buscado un poco y no he encontrado mas que un par de ventas en ebay.
