[Chiste] Pregunten-len si esta vivo

[SantyUY]

Quiero que le pregunten a el técnico que hizo ésto si está vivo

​

jaja ! Parece un proto ?¿



[luvhines]

es una placa universal ?? santo dios !!! esta como para sacarle un cablesito



[DJ DRACO]

Y estoy seguro que funciona a la perfección...

Ahora que lo miro bien...es mi diseño de un 555 cableado...le salió bastante bien



[BKAR]

Cuantos kilómetros de cables hay ahi?



[DJ DRACO]

si es mi diseño de un 555 cableado...no debe haber más de 3km, sobretodo por las caídas de tensión



[BKAR]

JAJA
ver tanto cableado me dio hambre
http://www.hachemuda.com/2007/08/circuitos-electronicos-hechos-con-comida/



[capitanp]

y a veces pasa



[DJ DRACO]

Qué estabas inventando Capitanp?



[Imzas]

mmm, ver los tendidos telefonicos entre postes de la luz electrica residencial me da mareos, esto ya es el colmo :s.



[Electronec]

Me recuerda a un ordenador construido a base de IC TTL que hace poco, (no recuerdo) se mostro aqui en el Foro.

Parece un plato de espaguetis.... jeje.

Saludos.



[SantyUY]

y a veces pasa

jaja super bueno ! ay tenes cable como para toda tu vida



[luvhines]

y a veces pasa

ajajaja!!!! en donde dibl#"%$"& aprendió redes el que hizo eso!! le salio la certificación en un paquete de cheetos aahahah



[Fogonazo]

Quiero que le pregunten a el técnico q hizo esto si esta vivo

​

jaja ! parece un proto ?¿

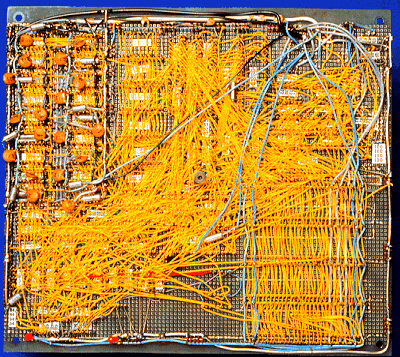

Esa foto ya había aparecido por el Foro, aunque parezca desprolijo es un sistema (Wire wrap) de armado bastante tradicional para prototipos funcionales, es decir se arma para probar y una vez terminado y comprobado, queda funcionando así.
Yo lo he empleado y sigo empleando, me resulta mucho mas práctico que un proto-board y admite diseños mucho mas complejos. Y una vez completo y probado se pone a funcionar en forma definitiva sin la necesidad de hacer un impreso.



[SantyUY]

Esa foto ya había aparecido por el Foro, aunque parezca desprolijo es un sistema (Wire wrap) de armado bastante tradicional para prototipos funcionales, es decir se arma para probar y una vez terminado y comprobado, queda funcionando así.
Yo lo he empleado y sigo empleando, me resulta mucho mas práctico que un proto-board y admite diseños mucho mas complejos. Y una vez completo y probado se pone a funcionar en forma definitiva sin la necesidad de hacer un impreso.

Super bueno amigo ! esa info no la tenia ! gracias por compartirla ! seria como un proto-board pero fijo ! una ves que se prueba se sige utilizando la tarjeta



[Imzas]

Obvio que este sistema no sirve para RF, ni menos para frecuencias altas XD. O si?



[Dano]

Obvio que este sistema no sirve para RF, ni menos para frecuencias altas XD. O si?

Todo depende, si se tienen en cuentas las capacidades parásitas que se aparecerán no habría problemas...



[jol45]

Hola.
Tal como dijo Fogonazo, es la tecnica de cabledo llamado Wire-Wrap (En Chile se le llamo enruleteado) Las bases de los componentes tienen patas largas (2 a 3 Cm) de seccion cuadrada, donde con una herramienta especial se enrolla el alambre para la coneccion.
este tipo de coneccion lo he visto actualmente en algunas ampolletas de ahorro de energia.
Se uso mucho en diseño para circuito de prueba, y tambien cuando se hacia una o dos unidades y se de jaban trabajando sin problemas
Se recomendaba dejar los alambres desordenados para evitar induccion entre ellos.

Saludos
