Circuitos con transistores

Hola expertos muy buen día, mi nombre es Jorge Espino y soy un aficionado a la electrónica y quiero consultarles sobre un pequeño proyecto que estoy haciendo.
La consulta es como puedo calcular como conectar 2 transistores con base común y al cambiar la resistencia de base activar uno u el otro transistor que uno active con una resistencia y el otro con otro valor de resistencia.
No se si me explico bien

Yo tampoco lo sé si está bien explicado o no. Lo que si que sé es que no lo entiendo.

¿Vas a poner un potenciómetro para seleccionar que transistor se activa?

Digamos que tengo 2 circuitos a y b de transistor que controla un rele e interconectados en base ambos transistores y en dependencia de las resistencias al aplicar voltaje a A o a B se active dicho rele.

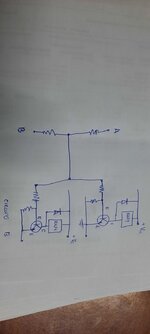

Abajo un pequeño esquema.
Gracias por contestar


Adjuntos

  • 16264194091255649156118884022351.jpg
    113.9 KB · Visitas: 36
Que dificil se hace entender las cosas cuando no hay datos.
Omitiste que es lo que entra por A y por B, es fundamental para saber si ese engendro que hiciste puede servir o no, o se tiene que optar por otra cosa.

Pienso que hay dos niveles de tensión A y B que entran por sus respectivas entradas. Ambas positivas y una mayor a la otra. al aplicarse al circuito, una de ellas tiene el nivel suficiente para activar el "switch" A o B según el caso, pero no ambos.

Hola disculpen la tardanza y la falta de información, soy aficionado en esto y estoy aprendiendo y por eso pregunto si será posible hacer esto.
Quiero que al aplicar tensión en punto A active el rele A y al aplicar tensión en punto B active el rele B pero usando la misma línea común hacia las bases de los transistores.
Quiero saber si es posible hacer eso y muchas gracias por sus respuestas.
No lo entiendo.
¿Quieres que tanto A como B activen a LOS DOS relés o quieres que cada entrada active a un relé?
Quiero que A active rele A y B active rele B,
Estoy tratando a aplicar esto a un actuator de doble transmisión de un vehículo.
Tal vez haciendo una de las entradas negativas y utilizando un transistor NPN y un PNP se podría lograr que funcione.

Es el funcionamiento básico de un amplificador de audio , vamos.
Estoy tratando de aplicarlo a un actuator de un vehículo tienen que ser ambas con transistores NPN, quizá cambiando las tensiones o buscando transistores con puntos de saturacion diferentes o se tendría que usar compuertas lógicas ni se aun.
Gracias por sus opiniones.
No lo entiendo.
¿Quieres que tanto A como B activen a LOS DOS relés o quieres que cada entrada active a un relé?
Si cada entrada active su respectivo rele, Que entrada A active A y entrada B active B.
Sera esto posible ?
Que opinan si no para desechar y modificar el actuator al que le quiero aplicar esto.
El actuator al que quiero aplicar esto usa 2 líneas de retorno al modulo con 4 resistencias en diferentes tensiones así le dice al modulo donde parar en 4 posiciones diferentes.

Última edición:
Si cada entrada active su respectivo rele, Que entrada A active A y entrada B active B.
Sera esto posible ?
Puede poner en la base de cada transistor un diodo zener de distinto valor y usar la propiedad "voltaje de ruptura del zener".
Para activar el transistor A aplicas un voltaje X en la entrada A y con más voltaje en la entrada B activas el transistor B.

Edito: Puedes controlar ambos transistores desde una misma entrada y omitir la otra.

Puede poner en la base de cada transistor un diodo zener de distinto valor y usar la propiedad "voltaje de ruptura del zener".
Para activar el transistor A aplicas un voltaje X en la entrada A y con más voltaje en la entrada B activas el transistor B.

Edito: Puedes controlar ambos transistores desde una misma entrada y omitir la otra.
Es exactamente lo que necesito hacer, controlar uno u otro controlando la tensión mediante resistencias y busco como calcular las resistencias y tu idea me gusta.
Si que es posible, por eso que te pregunte desde el principio, que es A y que es B, osea, A son 5V y B son 0V, o qué??
En el actuator es negativo común 12 voltios y vienen 4 resistencias de diferentes valores para cambiar la tensión a 4 valores distintos de esa manera el modulo sabe a que posición para en cada etapa y es lo que quiero implementar ya que se daño el modulo.
Si que es posible, por eso que te pregunte desde el principio, que es A y que es B, osea, A son 5V y B son 0V, o qué??
En ambas serían 12 volt negativos pero controlar la tensión con resistencias es lo que quiero para averiguar si en A por ejemplo como la idea de strauss poner diodo zener de x valor y en B otro de manera que pueda activar uno u el otro rele cambiando la tensión entre A y B.

Última edición:
esos los calculos los tenes que hacer, divisor resistivo o con ayuda de zener's de la tension a al cual necesites, es obvio que cuando mas diferencia entre las tensiones para A o B haya, mejor será su funcionamiento, no es lo mismo que por ejemplo para A la tension sea 10V y para B sea 5V, que si A es de 10V y B de 9V.

Si quieres que a active a y b active b NO JUNTES A CON B.


Edito, madre mía, acabo de entenderlo.


Trigger es la palabra clave que tienes que buscar.

Pon dos zener, con resistencias vas a tener muchos problemas.

Yo también pensé para qué juntar las entradas si los relés son independientes

Y no hay la posibilidad de usar un opamp comparador?
Es que trato de usar a como viene el actuador al que le estoy tratando de fabricar un modulo de control a partir de reles y la idea era usar el mismo harness pero estoy valorando el modificaron mejor para dejar por separado las líneas que controlarán dichos reles.
Gracias por su aporte he aprendido mucho más hoy.
Sigan así compartiendo su conocimiento.
Saludos desde Nicaragua.

No entiendo la función de los relés, del actuador, cada momento entiendo menos y mira que parecía imposible.
¿Que actuador?
¿Que relés?
¿Para que?
¿conectados como?

No entiendo la función de los relés, del actuador, cada momento entiendo menos y mira que parecía imposible.
¿Que actuador?
¿Que relés?
¿Para que?
¿conectados como?
Estoy tratando de fabricar un modulo que controla un actuator de la doble transmisión de un vehículo suzuki gran vitara y originalmente solo retornan 2 líneas desde el actuador para 4 posiciones posibles y al revisar el actuador trae una combinación de resistencias para cada posición de parada y pues trato de emular eso para que controlen los reles en un circuito similar al que traía el actuador.

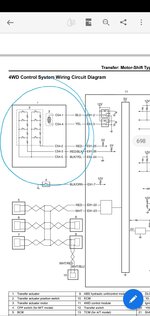

Si ves la imagen marcada verás la configuración de resistencias de la que hablo.


Adjuntos

  • Screenshot_20210717-131200_Adobe Acrobat.jpg
    Screenshot_20210717-131200_Adobe Acrobat.jpg
    127.1 KB · Visitas: 14
Hola...Casi con certeza te diría que ese tipo de control es usado cuando hay un micro controlador que se encarga de los cálculos y lógica de que esta en que lugar en base a las resistencias que están conectadas en ese momento pero a mi entender, con transistores, relay, etc ,no es uno de los mejores métodos de control.

Entiendo que quieres usar lo que ya esta pero tal vez deberías orientar a "copiar" o al menos sustituir por algo similar, lo que ya alguien diseño.

Saludos.
