GodSaveMetal millones de gracias por adjuntarme el pcb! me facilitaron muchisimo el armado! si lo tenes a mano me pasarias el artwork de este pcb asi veo mejor las pistas y ya me pongo a armarlo, y si puede ser y lo tenes a mano al pcb y artwork del foxy lady me vendria perfecto, MUCHISIMAS GRACIAS NUEVAMENTE y te felicito por tus circuitos

GodSaveMetal millones de gracias por adjuntarme el pcb! me facilitaron muchisimo el armado! si lo tenes a mano me pasarias el artwork de este pcb asi veo mejor las pistas y ya me pongo a armarlo, y si puede ser y lo tenes a mano al pcb y artwork del foxy lady me vendria perfecto, MUCHISIMAS GRACIAS NUEVAMENTE y te felicito por tus circuitos
Ahí va el PCB, de los dos circuitos el BLUES y el stomp; el BLUES es 7cm ancho x5cm alto y su stomp es 4,5cm altox2cm ancho; espero te sirva, yo los hago por el método de la plancha toner en GLOSSI gratis!!! pero ten la libertad de utilizar el método de transferencia que sea de tu agrado.
El FOXY nunca lo armé, suerte!!!!!!!


Adjuntos

Hola amigos del foro, tengo encargado un amplificador bastante simple pero con varias entradas las cuales debo mezclar, etc, etc..

basicamente tendra utilidad para una guitarra electrica y un par de microfonos..
.
Podrias publicar que circuito se utiliza para convertir 3 señales, en este caso, en una sola y asi poder reproducir las 3 señales en un solo amplificador, muchas gracias

GodSaveMetal se puede hacer con una llave inversora de 6 pines ? Es la que encontre en las casas de electronica, la de 9 no consigo
A ver a ver qué cosas deseas hacer un footswitch??? yo actualmente utilizo dos stomps miniaturas de 6 pines las junto y hago un 3pdt eso es lo que deseas hacer???

Lo último que hice fué esto:


espero sea de tu agrado!

A ver a ver qué cosas deseas hacer un footswitch??? yo actualmente utilizo dos stomps miniaturas de 6 pines las junto y hago un 3pdt eso es lo que deseas hacer???

Lo último que hice fué esto:
http://imageshack.us/a/img703/2327/totalensamblado1.jpg

espero sea de tu agrado!
lo que deseo hacer es la distorcion blues breaker que publicaste anteriormente y esta es la llave que consegui, la pedi como llave inversora doble de pulsador y cuando dije que era de 9 pines me dijieron que nunca vieron una igual


Adjuntos

lo que deseo hacer es la distorcion blues breaker que publicaste anteriormente y esta es la llave que consegui, la pedi como llave inversora doble de pulsador y cuando dije que era de 9 pines me dijieron que nunca vieron una igual
Antes de comprarla debiste preguntar, eso creo que es sin retencion y no te va servir para nada!!!!
Es esto lo que debiste pedir, ya que tienes facilidades de importar, acá no existe esa facilidad!!!
Si no tienes permisos de aduana o no eres una empresa, no te permiten importar te lo decomisan!!!

Es esto lo que has debido de pedir, son unos idiotas los que te han dicho que no existe CHINA los hace por billones!!!!:cool:



Espero te sirva de ahora en adelante como guía. ;)

SUERTE!(y)

Antes de comprarla debiste preguntar, eso creo que es sin retencion y no te va servir para nada!!!!
Es esto lo que debiste pedir, ya que tienes facilidades de importar, acá no existe esa facilidad!!!
Si no tienes permisos de aduana o no eres una empresa, no te permiten importar te lo decomisan!!!

Es esto lo que has debido de pedir, son unos idiotas los que te han dicho que no existe CHINA los hace por billones!!!!:cool:

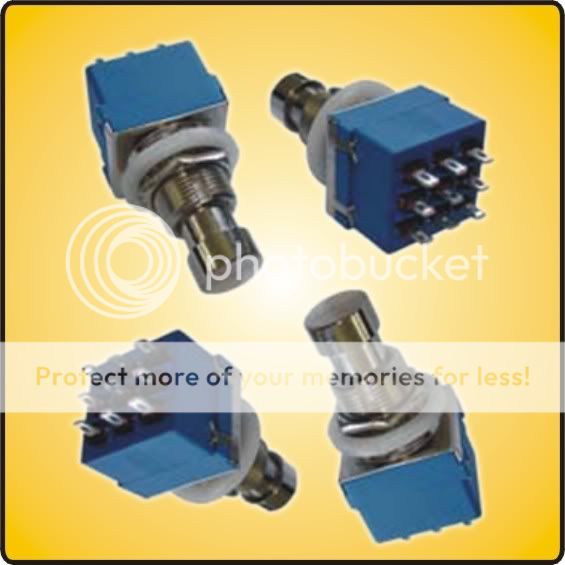

http://i260.photobucket.com/albums/ii39/diyeffect/3DPT.jpg

Espero te sirva de ahora en adelante como guía. ;)

SUERTE!(y)
:eek: tenia pensado probarlo hoy a las 6 de la tarde :eek: se puede reemplazar por cables para probar el pedal y si funciona pedir varios en china? y como es el nombre para buscarlo en dealextreme? talvez se pueda reemplazar por algun circuito y poner un microswitch o algo por el estilo.
todas las llaves de las fotos que publicas en el tema, las pediste en china?

Última edición:
:eek: tenia pensado probarlo hoy a las 6 de la tarde :eek: se puede reemplazar por cables para probar el pedal y si funciona pedir varios en china? y como es el nombre para buscarlo en dealextreme? talvez se pueda reemplazar por algun circuito y poner un microswitch o algo por el estilo.
todas las llaves de las fotos que publicas en el tema, las pediste en china?
Como te insisto ese 3pdt CHINA BLUE que te pongo en las fotos recientes no lo puedo pedir a CHINA en mi país solo los que tienen permiso de importación lo deberían traer, la cosa es que no ven que sea COMERCIAL los muy idiotas!!!!!!!!!!!!(n)

Es una pena que se actúe selectivamente así en mi país, yo tuve que adaptar dos switches pequeños de esos para computadoras y ponerlo dentro de un arrancador de automovil para así terminar teniendo esto:





Tengo dos versiones una V.7.0 y la más pequeña es la V.8.0 del 3pdt MADE IN PERÚ!! ;)


Las dos versiones parten del arrancador de auto; poseen 9 pines como el importado y actúan de igual manera, o sea true BY PASS. :cool:

SUERTE con el tuyo!!(y)

:) adjunto un efecto reverbrador junto con una prueba de audio, el ci HT8970, este montaje es de origen ruso, saludos
El HT8970 es de la HOLTEK catalogada como VOICE ECHO, tiene una RAM interna de 20Kbits; el PT2399 es pin a pin idéntico este es de la PRINCETON TECHNOLOGY Corp. CHINA, catalogado como ECHO PROCESSOR; tiene una RAM interna de 44 Kbits; creo que son intercambiables tendré que realizar pruebas, lo pongo en mi laaarga lista de must have to prove!! o sea que de todas maneras ta interesante y lo debo de probar!;); ojito ambos son TECNOLOGÍAS CMOS extremadamente delicados con la estática en aquellos lugares en donde exista debe manipularse con sumo cuidado; puede dañar el IC si se manosea demasiado, usar guantes o un anillo anti estático en la muñeca.:eek:

Gracias JORGE; sigue rebuscando en todos los idiomas man eres el más prolífico de los contribuyentes en layouts, PCB, schems que existe en este topic, no desmayes en tu afan; te lo agradecemos muchos, soy un ferviente admirador tuyo; nunca te detengas; millones de gracias!!

Al menos puse mi granito de arena para los que lo quieren realizar, pueden utilizar indistintamente ambos ICs son exactos PIN A PIN!!:cool:
