Controlador de Acuario

Hola

Me llamo juanma y soy aficionado a la acuarofilia y tambien a la electronica aunque nunca pude estudiar pero ya he hecho alguna cosita como un temporizador y poca cosa mas

me he tomado la libertad de ingresar en el foro para pediros alluda para crear un circuito con un sensor de distancia que pueda detectar agua y algunas electrovalvulas para realizar el cambio de agua de mi acuario

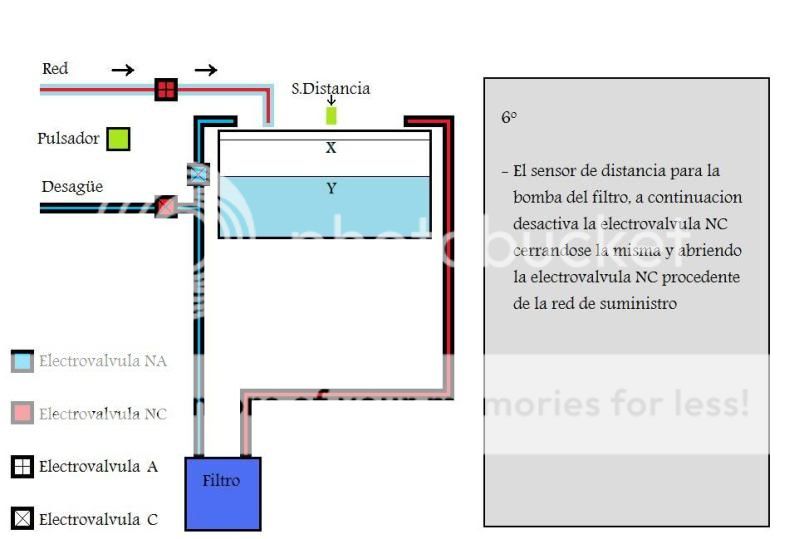

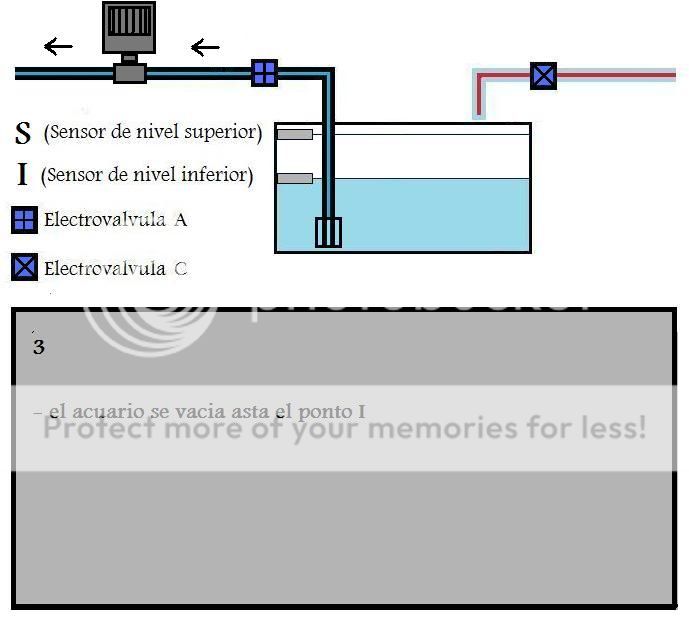

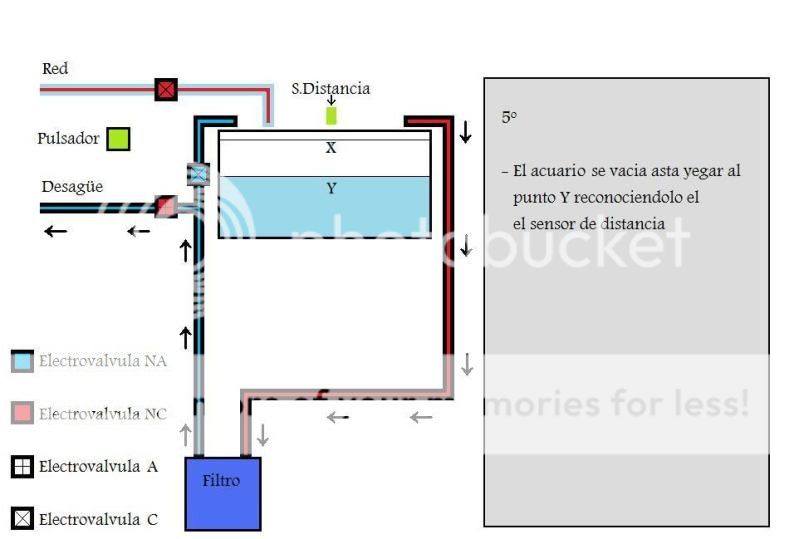

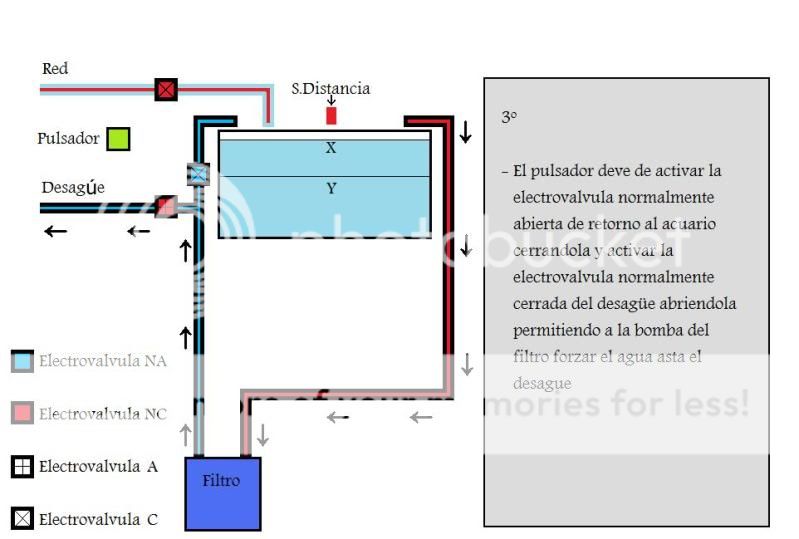

estos son los pasos que me gustaria seguir











bueno esto es lo mas sencillo me gustaria recibir bastante alluda

tambien comento que al no tener muchas nociones de electronica y no soy bienvenido acermelo saber y darme de baja

SALU2 y gracias de antemano

Hola .....

tambien comento que al no tener muchas nociones de electronica y no soy bienvenido acermelo saber y darme de baja....
En este Foro se le da la bienvenida a cualquier persona que quiera: hacer, aprender, diseñar, armar algo, Etc.

Planteaste un problema con prolijidad y te esmeraste en explicarlo, así que no veo por que no se te iba a poder "dar una mano" con tu proyecto.

Yo emplearía un sensor de presión para detectar la "Altura" de la columna de agua en lugar de medir la distancia a ella.

Última edición:
muchismas gracias fogonazo por la bienvenida

muy interesante eso del sensor de presion aora mismo me pongo a buscar informacion de precios y todo lo que pueda averiguar sobre ellos

SALU2 gracias (y)

Como te dice Fogonazo , es más facil como él te dice , averiguá por los niveles de lavarropas que andan muuuuy bien , y además de ser regulables , tienen contactos normales cerrados y normales abiertos , además de dos niveles de agua , carga máxima y media carga . . . y valen moneditas ;)

La electroválvula normal cerrada también puede ser de lavarropas.

Saludos !

Gracias chicos , mirad el que he encontrado yo navegando no me parece muy caro pero a eso le falta todo el controlador

Sensor de presion

Bueno , he estado investigando bastante sobre los sensores de presión sin muchos resultados, no encontré nada de lavadoras ni para robótica

Lo que si encontré fue éste :

enlace es un medidor de distancia precioso con 3 cifras y un potenciómetro para ajustarlo poniéndolo a 1 metro, ¿Se puede hacer que ese circuito de unas señales en las distancias que yo quiero para mis propósitos?

P.D. he estado leyendo el tema "Juego: Adiviná qué es." entre otros y este en particular me parece estupendo y muy divertido aunque yo no sabría participar

Hola estimados amigos

bueno he simplificado bastante mi automatismo para ver si asi ahy alguien que pueda alludarme sin complicar tanto








espero no ser de mucha molestia y bueno en cuanto a los sensores podran ser sensores sonar, de pletina de acero... nose lo que se os ocurra que sea facil de hacer, tambien comentaros que tengo programador de picks "creo que se escribe asi

SALU2 y muchas gracias

Hola

en cuanto a las electrovalvulas procedente de repuestos de lavadoras o lavavajillas esta dificil si no te dedicas al mundo de la reparacion (aqui en españa por lo menos)

creo que lo terminara aciendo con sensores tipo bolla como los utilizados en las cisternas de WC "pijas"
de este tipo

por que es la unica manera en la que soy capaz de solucionar este problema

y bueno como ando un poco aburrido en casa ya que ando en paro

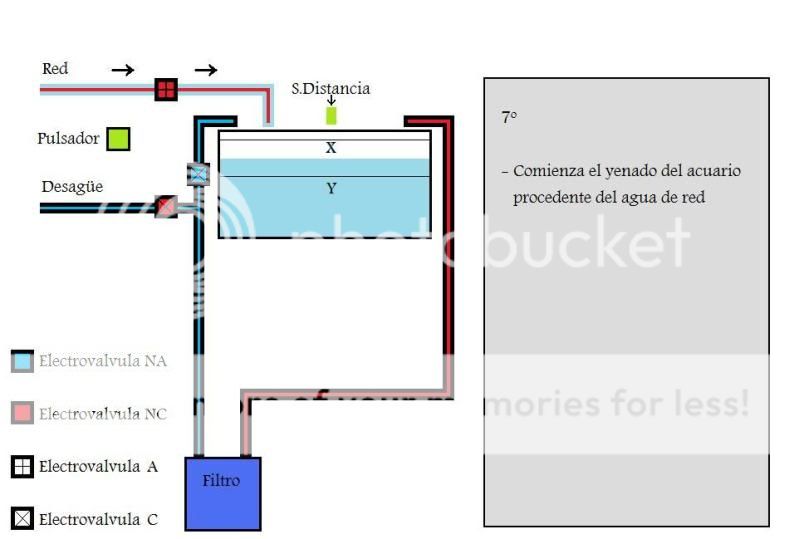

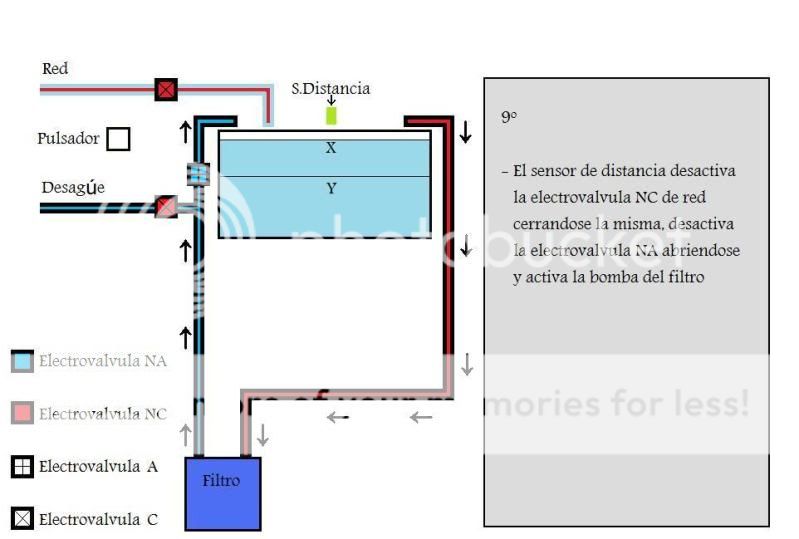

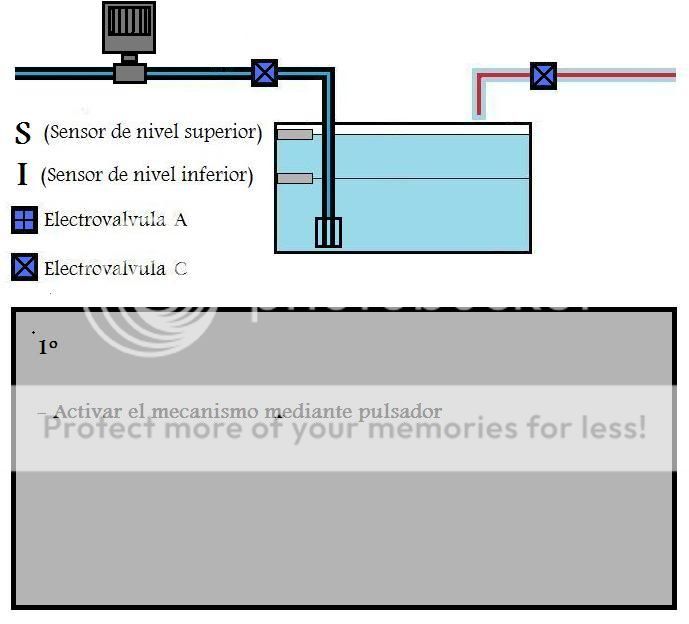

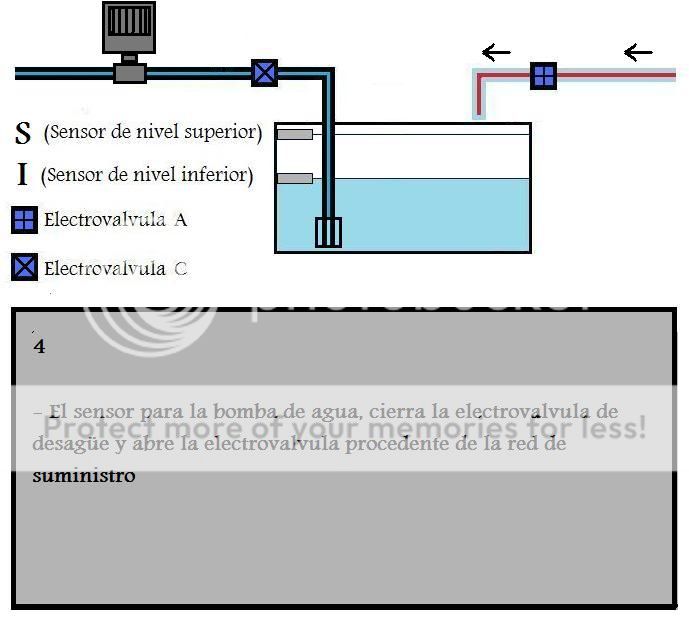

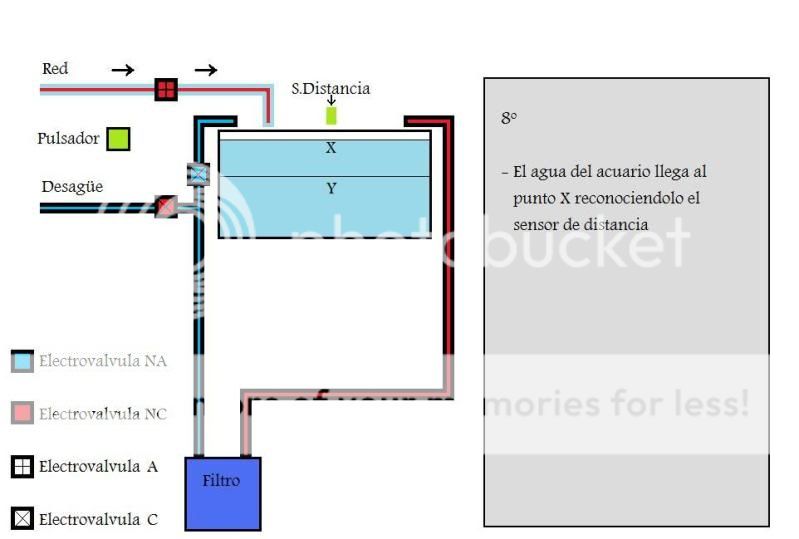

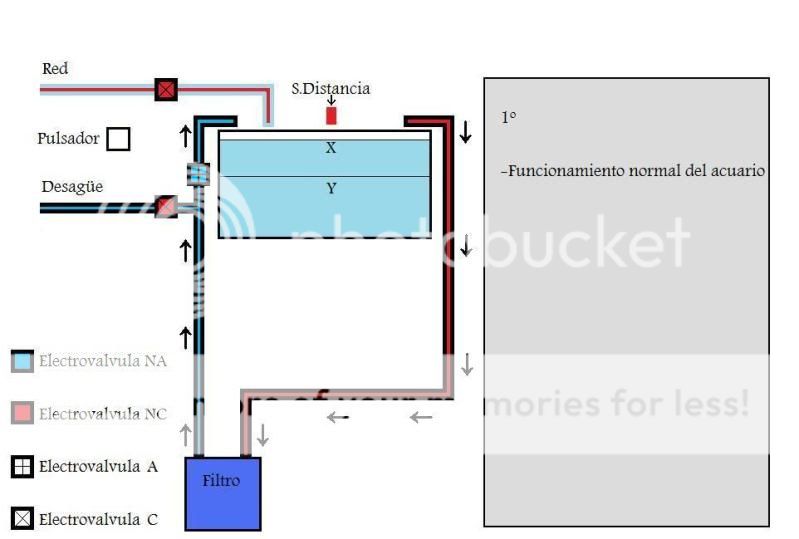

os pongo una fotito para que veais en la magnituz del proyecto en el que ando

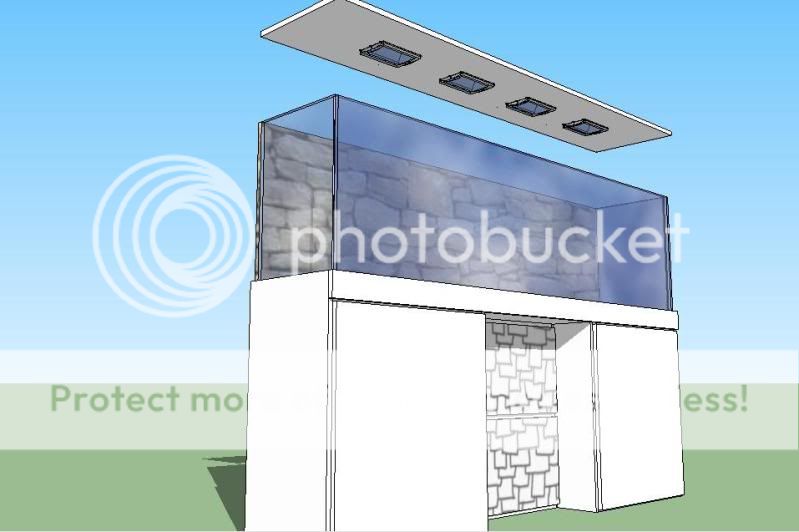

en un acuario 2,5m x 0,5m x 0,6m o lo que es lo mismo 750 litros :O

y bueno por eso biene el tema facilitar los cambios de agua

otros proyectos electronicos que quiero realizar:

- Temporizador eventos cortos
Sirve para parar la filtracion unos instantes mientras los peces comen o para controlar unas bombas peristalticas para el abono de las plantas del acuario

PH-Meter

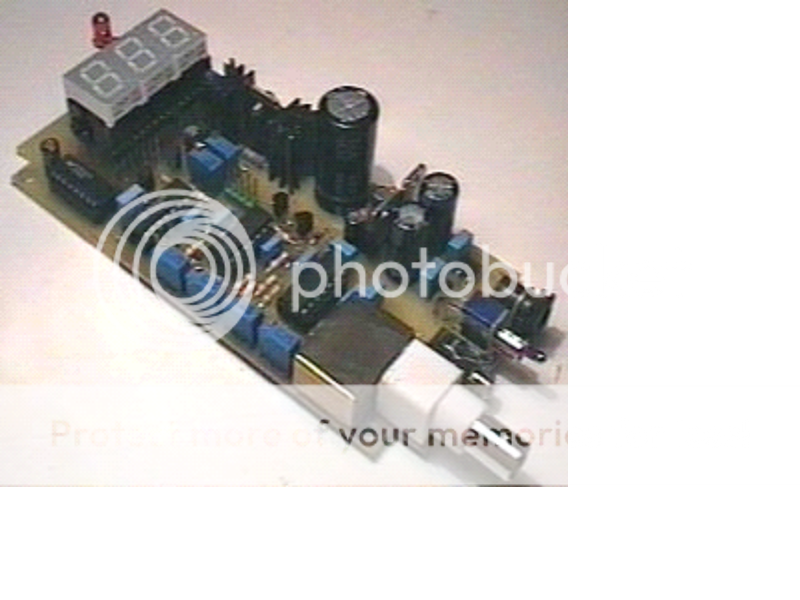

de este no tengo la web pero os pongo una foto de la PCB montada, tengo todas las instructiones para su montage


solo como anecdota os cuento que mire un foro en el que el autor del tema nos mostrava su montage con un ordenador y un aparato que sirve para controlar aparatos electricos y demas y nos contava que controlava la iluminacion guiandose por los ciclos horarios del rio amazonas, generava relampagos con luces estroboscopicas y truenos con el altavos del pc, generava mareas con bombas de recirculacion alternando su funcionamiento y bueno todo una maravilla de instalacion

SALU2 :)

Última edición:
Hola que tal? paso a contar un poco de que se trata este proyecto, que es como mi tesis de la tecnicatura en electrónica. La idea es controlar, mediante un 18f4550, varios aspectos de un acuario o pecera, como ser la temperatura, la iluminación, la alimentación y los aireadores y filtros. La parte mas sencilla en cuanto a la programación es la de control de temperatura, para el cual en la practica lo que hago es leer los valores de dos LM35, luego una salida se encarga de encender el calefactor si la temperatura desciende y otro pin enciende varias celdas peltier si la temperatura asciende.
Para la iluminación y la alimentación automática ya debo programar cada evento con por horario. Para obtener hora y calendario uso un DS1307. He aquí el problema, yo hago la programación en MPLab con C18, tengo casi todo el programa listo, salvo la parte de lectura y escritura del DS1307, del cual no encontré muchos ejemplos para c18 y que funcionen bien. Hice un programita aparte solo para probarlo en base a un ejemplo que encontré pero no me termina de funcionar bien y les quería pedir de su sabia ayuda para solucionarlo. Les adjunto el codigo del programa y el circuito de proteus que uso para probarlo.

Código:
//  Prueba de rtc con DS1307
// Como calcular el valor de SSPADD
// valor SSPADD = (OSC /(BUS SPEED * 4)) -1
// SSPADD = (20000kC /(100*4))-1
// SSPADD = (20000kc / 400) - 1 = 49
////////////////////////////////////////////////////////////////////////////////
#include <p18f4550.h>
#pragma config FOSC=HS, PWRT=ON, MCLRE=ON, LVP=OFF, WDT=OFF
#include <stdio.h>
#include <delays.h>
#include <i2c.h>
#include <portb.h>
#include "lcd_c18.h"
void ByteWriteI2C( unsigned char ByteControl, unsigned char Direccion,
unsigned char Dato);
unsigned char ByteReadI2C( unsigned char ByteControl,
unsigned char Direccion );
void Ajustar_Dato(unsigned char dato); // Ajusta datos del DS1307
void Un_Segundo(void); // Prototipo de la Interrupción
volatile bandera =0; // Variable usada en la Interrupción
unsigned char Unidad, Decena; // Variables del Programa
#define chip 0xD0 // Valor de Chip para el DS1307
//**** Vector de Inte 0x0008 modo compatibilidad de interrupciones 16FXXXX ****
////////////////////////////////////////////////////////////////////////////////
#pragma code prioridad_nomal = 0X0008
void interrupcion_normal (void)
{
_asm goto Un_Segundo _endasm // Salta al servicio de Inte.
}
#pragma code // Fin de la interrupción
//Rutina de Interrupción
#pragma interrupt Un_Segundo
void Un_Segundo(void)
{
if(INTCON3bits.INT2IF) // Pregunta por bandera de INT2
{
bandera = 1; // Marca para actualizar el calendario
INTCON3bits.INT2IF = 0; // Limpia bandera
}
}
/*FUNCIoN PRINCIPAL DEL PROGRAMA*/
void main(void){
TRISB=0x07;

ADCON1=0x0F; // No hay canales analógicos
lcd_init();
OpenI2C(MASTER,SLEW_OFF); // Master
SSPADD = 49; // 100KHz para 20MHz
Delay1KTCYx(25);
//Se definen valores por defecto para el Reloj
Delay10KTCYx(250);
ByteWriteI2C(chip,0,0x80); // Reloj detenido!!!
ByteWriteI2C(chip,1,0x59); // Ajusta Minutos
ByteWriteI2C(chip,2,0x23); // Ajusta Hora
ByteWriteI2C(chip,4,0x31); // Ajusta el Día
ByteWriteI2C(chip,5,0x12); // Ajusta Mes
ByteWriteI2C(chip,6,0x12); // Ajusta Año
ByteWriteI2C(chip,0,0x54); // Ajusta Segundos
OpenRB2INT(PORTB_CHANGE_INT_ON & FALLING_EDGE_INT & PORTB_PULLUPS_ON);
RCONbits.IPEN=0; // No hay prioridades de interrupciónes
INTCONbits.GIEH = 1; // Habilitador general de interrupciónes activo
ByteWriteI2C(chip,0x07,0X90); // Registro de Control (1Hz pin 7)
lcd_putrs("Fecha ??|??|??");
lcd_gotoxy(1,2);
lcd_putrs("Hora ??|??|?? ");
//BUCLE INFINITO DEL PROGRAMA
while(1){
if(bandera){ // Bandera puesta en la interrupción
PORTBbits.RB5 = ~PORTBbits.RB5; // Cambia el estado del pin RB5
lcd_gotoxy(7,1); // Coloca el cursor en la primera línea
Ajustar_Dato(ByteReadI2C(chip,4)); // Lee el Día
lcd_putrs("/"); // Barra separadora xx/xx/xx
Ajustar_Dato(ByteReadI2C(chip,5)); // Lee el Mes
lcd_putrs("/");
lcd_putrs("20"); // Imprime 20 para leer 20xx
Ajustar_Dato(ByteReadI2C(chip,6)); // Lee el Año
lcd_gotoxy(6,2); // Cambia la línea en el LCD
Ajustar_Dato(ByteReadI2C(chip,2)); // Lee Hora
lcd_putrs(":"); // Puntos separadores xx:xx:xx
Ajustar_Dato(ByteReadI2C(chip,1)); // Lee Minutos
lcd_putrs(":");
Ajustar_Dato(ByteReadI2C(chip,0)); // Lee Segundos
Delay10KTCYx(250);
bandera =0; // Borra la bandera para el próximo segundo
}
//Sleep(); // Espera en bajo consumo
}
}
//DEFINE LA FUNCIÓN DE ESCRITURA
void ByteWriteI2C(unsigned char ByteControl, unsigned char Direccion,
unsigned char Dato)
{
IdleI2C(); // El modulo esta libre?
StartI2C(); // Condición de START
while ( SSPCON2bits.SEN ); // Espera a que la condición de inicio termine
WriteI2C( ByteControl ); // Envía Byte de control
WriteI2C( Direccion );
WriteI2C ( Dato ); // Guarda Dato en la dirección establecida.
StopI2C(); // Condición de STOP
while ( SSPCON2bits.PEN ); // Espera a que la condición de stop termine
}
//DEFINE LA FUNCIÓN DE LECTURA
unsigned char ByteReadI2C( unsigned char ByteControl, unsigned char Direccion )
{
unsigned char Valor;
IdleI2C(); // El modulo esta activo?
StartI2C(); // Condición de START
while ( SSPCON2bits.SEN ); // Espera a que la condición de inicio termine
WriteI2C( ByteControl );
WriteI2C( Direccion );
RestartI2C();
while ( SSPCON2bits.RSEN ); // Si se ha recibido el byte sigue
WriteI2C( ByteControl | 0x01 ); // Cambia bit0 de ByteControl a 1
Valor=ReadI2C(); // Realiza lectura.
NotAckI2C(); // Envía NACK
while ( SSPCON2bits.ACKEN ); // Espera que ASK termine
StopI2C(); // Condición de STOP
while ( SSPCON2bits.PEN ); // Espera a que la condición de stop termine
return ( Valor ); // Retorna Lectura
}
//Ajusta los datos del RTC
void Ajustar_Dato(unsigned char dato){
Unidad = (dato & 0x0F) + 0x30; // Mascara y convirte en ASCII
Decena = ((dato/16) & 0x0F) + 0x30; // Intercambia nibles en dato,
stdout =_H_USER; // aplica mascara y convierte en ASCII
printf("%c",Decena); // Muestra Decena y Unidad
printf("%c",Unidad);
}
Y esta es la captura de pantalla del circuito de proteus y como me queda colgado el programa.

http://www.subirimagenes.net/i/140303015903692143.jpg

Lo que note es que el DS1307 no oscila a 1Hz como debería en el pin 7, eso hace que no salte la interrupción en RB2 y no avance el programa, pero no se como solucionarlo, ya revise todo.

Espero que alguien me pueda dar una mano, luego iré subiendo mas imágenes del resto del hardware. Desde ya muchas gracias

Saludos

Última edición por un moderador:
Hola, les queria comentar que ya resolvi el problema, al simular en proteus no estaba colocando el analizador de I2C porque no sabia que existia jajaja. Ahora lo simule y funciona perfecto. En breve subire el resto del codigo del programa completo y alguna explicacion, foto o grafico del resto del proyecto. Saludos

Solo recordarle al compañero romeoqwerty que como él sabrá, no es muy buena idea verter el agua directamente del suministro ( cloro y demás aditivos no son muy amigos de peces y plantas ).

Bueno gente les prometi algunas fotos y ahora las comparto

Esta es la placa del PIC 18f4550, el DS1307 y un driver para manejar un motor paso a paso unipolar. Tiene dos entradas analogicas de dos sensores LM35 y un monton de entradas y salidas digitales


Este es el circuito de manejo de potencia de 220v. Tiene optotriacs MOC3041 y triacs de potencia Phillips BT139


Ahora el circuito de potencia de 12v para manejar 3 celdas peltier TEC1-12706. Tiene optotransistores 4N35 y mosfets IRF530.


La placa del display con los cuatro pulsadores para manejar el menu. Incrementar, Decrementar, Configuracion y Aceptar.


El display funcionando y mostrando la pantalla principal con la temperatura del agua, la fecha y la hora


Nuevamente el circuito del PIC con los perifericos conectados


Tomacorrientes conectados al circuito de potencia de 220v en la parte superior del gabinete (Use un gabinete atx de pc)


En breve subo mas imagenes de la "cosa" que enfria el agua y algunas mas. Ah y el codigo tambien jeje todavia lo estoy mejorando y es bastante largo.

Saludos

Aca dejo el codigo que tengo hasta ahora, esta casi terminado. Esta hecho en c18 con MPlab.
