Buen día compañeros del foro, tengo un problema con el armado de un circuito, solo en físico (en protoboard), porque en la simulación todo bien.
Explico: Con ayuda de amigos y compañeros del foro, estoy haciendo un proyecto de unos amperímetros inalámbricos, usando esos módulos RF, muy comunes. Para esto utilizo un sensor o Transformador de corriente conectado a un circuito, que me entrega aproximadamente 8mV/Amp, esta señal la amplifico con un LT1078 que a su salida me da aproximadamente 85mV/Amp, de aquí va al ADC del PIC12f675. El problema es que antes de conectar el amplificador al PIC, el sensor funciona muy bien, es decir que obedece aceptablemente su curva de respuesta, manteniendo los 85mV por cada ampere. Pero al momento de interconectar el amplificador con el ADC del PIC (interconectar las tierras) se pierde la señal del sensor, de 85mV baja a 30mV y no varía con los Amperes, es decir que deja de funcionar el sensor.

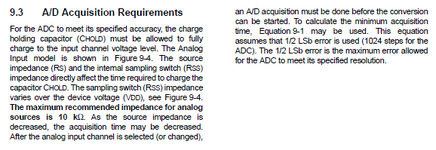

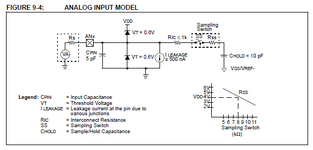

He probado con un seguidor de tensión entre amplificador y PIC por eso de las impedancias como se ve en la segunda imagen, usando el CA3140 y el clásico 741 pero nada, ambos seguidores funcionan pero pasa igual que al conectarlos el PIC el sensor deja de funcionar.
He probado también, alimentar por separado ambos circuitos (Ampli y PIC) pero igual, al momento de juntar las tierras, porque las tengo que conectar se pierde el sensado.
Agradecería cualquier idea de porque está pasando esto, se entiende mas con el cto.
Gracias como siempre.
