Equipo de Audio Sony GTK-X1BT No Enciende
Buenos días a todos, Tengo un Equipo de sonido portátil marca Sony, el cual tiene una excelente potencia y desmpeño. El motivo de esta publicación es que no enciende, está muerto el equipo.
Revisando el diagrama de servicio, logro entender que el amplificador consume 55 voltios DC, Pero la fuente al parecer enciende con una orden y no logro hacerla encender por aparte para comprobar que efectivamente es la fuente de poder.
El conector CN900 contiene estos valores:
![1665845217455.png 1665845217455.png](https://www.forosdeelectronica.com/data/attachments/190/190598-e4dbd48f9320aa39f7c54a32ca265be3.jpg)
Actualización, me han traído los repuestos de la fuente de poder que revisé
Componentes dañados sustituidos
Diodo: D901 = SARS10
Mosfets N: Q907 / Q906 = 10N80E
Transistor de protección contra sobrecargas: Q904 con código KTC3209-Y-AT
Resistor tipo fusible de cerámica R914 de 0.1Ohmio a 1Watt
Ahora ya tengo los voltajes ,exceptuando el de 3.3 voltios
![1665853150488.png 1665853150488.png](https://www.forosdeelectronica.com/data/attachments/190/190604-2b7fe1d21fe8b41013893987869d76ae.jpg)
Ahora los 3.3 voltios no aparecen. Revisando los componentes encontré el IC512 con daño, excesivo calor.
IC512: Código -718-380-01
Con nomenclatura: TPS54232DR
Midiendo los voltajes según el Datasheet, ninguno concuerda.
Pin 8 = 3.3 voltios
Pin 1 = 7.9 voltios
![1665852502396.png 1665852502396.png](https://www.forosdeelectronica.com/data/attachments/190/190603-1104a6c7db02eb42f60a56963819a485.jpg)
el cual su energía viene del convertidor DC / DC que viene más atrás que proporciona los 6 voltios DC para regularlo....
![1665852450830.png 1665852450830.png](https://www.forosdeelectronica.com/data/attachments/190/190602-22b1a706b6b8d66d95e491c582fcac2f.jpg)
Y no me responde con su medición en osciloscopio que tengo....
![1665852335657.png 1665852335657.png](https://www.forosdeelectronica.com/data/attachments/190/190601-014f7bd1ac5e83550454de3c2f203d81.jpg)

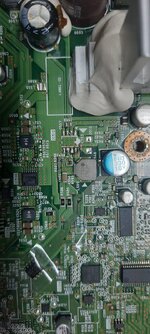

Este es el que alimenta los 3.3 voltios a la mainboard de los lectores de USB y de USB para leer Pendrives con MP3, así que ya sabrán de donde vino el daño... Pues vino de la entrada de USB...
![1665852033894.png 1665852033894.png](https://www.forosdeelectronica.com/data/attachments/190/190600-4d5e0263edc9c768972e7aeb6d836a2f.jpg)
En avances, Sustituiré ese IC regulador que no creo conseguir, por un módulo convertidor DC con salida para 3.3 o bien lo haré con algun regulador IC de 3.3 voltios....
Módulo : DC-DC XL4005E1 (XL4005)
Voltaje de entrada : 5V a 32V DC
Voltaje de salida : 1.25V a 32V DC
Corriente nominal de salida : 5A (3A sin disipadores o ventilación forzada)
Potencia máxima de salida : 75W (50W sin disipador)
Eficiencia de conversión : 96%
Protección de sobre-temperatura : Sí (apaga la salida)
Protección de corto circuito : Sí (hasta 8A)
Protección limitadora de corriente : Sí
Protección frente a inversión de polaridad : No
Dimensiones : 43 x 21 x 13 mm
El voltaje de entrada debe tener al menos 1.5V más que la salida
![1665853360947.png 1665853360947.png](https://www.forosdeelectronica.com/data/attachments/190/190606-9448cf62bfbabe01cd287295676b65fd.jpg)
Los mantendré al tanto.
Subo Datasheet
Buenos días a todos, Tengo un Equipo de sonido portátil marca Sony, el cual tiene una excelente potencia y desmpeño. El motivo de esta publicación es que no enciende, está muerto el equipo.
Revisando el diagrama de servicio, logro entender que el amplificador consume 55 voltios DC, Pero la fuente al parecer enciende con una orden y no logro hacerla encender por aparte para comprobar que efectivamente es la fuente de poder.
El conector CN900 contiene estos valores:
![1665845217455.png 1665845217455.png](https://www.forosdeelectronica.com/data/attachments/190/190598-e4dbd48f9320aa39f7c54a32ca265be3.jpg)
Actualización, me han traído los repuestos de la fuente de poder que revisé
Componentes dañados sustituidos
Diodo: D901 = SARS10
Mosfets N: Q907 / Q906 = 10N80E
Transistor de protección contra sobrecargas: Q904 con código KTC3209-Y-AT
Resistor tipo fusible de cerámica R914 de 0.1Ohmio a 1Watt
Ahora ya tengo los voltajes ,exceptuando el de 3.3 voltios
![1665853150488.png 1665853150488.png](https://www.forosdeelectronica.com/data/attachments/190/190604-2b7fe1d21fe8b41013893987869d76ae.jpg)
Ahora los 3.3 voltios no aparecen. Revisando los componentes encontré el IC512 con daño, excesivo calor.
IC512: Código -718-380-01
Con nomenclatura: TPS54232DR
Midiendo los voltajes según el Datasheet, ninguno concuerda.
Pin 8 = 3.3 voltios
Pin 1 = 7.9 voltios
![1665852502396.png 1665852502396.png](https://www.forosdeelectronica.com/data/attachments/190/190603-1104a6c7db02eb42f60a56963819a485.jpg)
el cual su energía viene del convertidor DC / DC que viene más atrás que proporciona los 6 voltios DC para regularlo....
![1665852450830.png 1665852450830.png](https://www.forosdeelectronica.com/data/attachments/190/190602-22b1a706b6b8d66d95e491c582fcac2f.jpg)
Y no me responde con su medición en osciloscopio que tengo....
![1665852335657.png 1665852335657.png](https://www.forosdeelectronica.com/data/attachments/190/190601-014f7bd1ac5e83550454de3c2f203d81.jpg)
Este es el que alimenta los 3.3 voltios a la mainboard de los lectores de USB y de USB para leer Pendrives con MP3, así que ya sabrán de donde vino el daño... Pues vino de la entrada de USB...
![1665852033894.png 1665852033894.png](https://www.forosdeelectronica.com/data/attachments/190/190600-4d5e0263edc9c768972e7aeb6d836a2f.jpg)
En avances, Sustituiré ese IC regulador que no creo conseguir, por un módulo convertidor DC con salida para 3.3 o bien lo haré con algun regulador IC de 3.3 voltios....
Módulo : DC-DC XL4005E1 (XL4005)
Voltaje de entrada : 5V a 32V DC
Voltaje de salida : 1.25V a 32V DC
Corriente nominal de salida : 5A (3A sin disipadores o ventilación forzada)
Potencia máxima de salida : 75W (50W sin disipador)
Eficiencia de conversión : 96%
Protección de sobre-temperatura : Sí (apaga la salida)
Protección de corto circuito : Sí (hasta 8A)
Protección limitadora de corriente : Sí
Protección frente a inversión de polaridad : No
Dimensiones : 43 x 21 x 13 mm
El voltaje de entrada debe tener al menos 1.5V más que la salida
![1665853360947.png 1665853360947.png](https://www.forosdeelectronica.com/data/attachments/190/190606-9448cf62bfbabe01cd287295676b65fd.jpg)
Los mantendré al tanto.
Subo Datasheet
