Fuente de Alimentación con detallitos :)
Hola como están a los visitantes de este post.... Como lo dije aquí cuelgo el diagrama, pcbs y fotos de la fuente.

Consta de 2 fuentes de alimentación:

- Transformador: de 0 - 24 volt


1era: Tensión ajustable de salida va desde 1.25 a 30 volts
Corriente de Salida 2.2 Amperios aprox.
Buzzer indicador de sobre corriente.
Led indicador de sobre corriente

2da: Tensión ajustable de salida va desde 1.25 a 12 Volts
Corriente de Salida 2.2 Amp aprox.
Cooler fan de 12 volts con leds luminosos azules alrededor del ventilador.

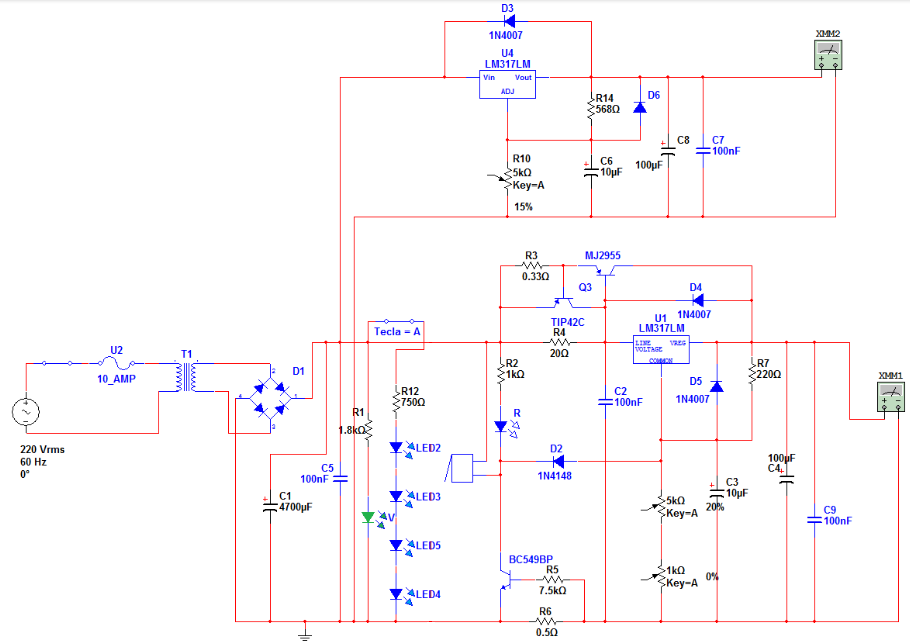

Esquema:

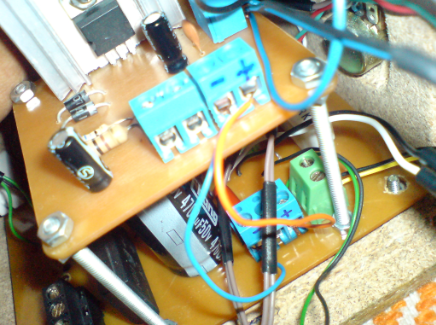

Una fotito:


Otra más ;)



CLICK >>
PARA DESCARGAR EL PCB Y TODA LA INFORMACIÓN NECESARIA

#3
(((AHZUU NO PENSE QUE VISITARAN TAN RAPIDO HACE RATO, ;S, solo que ese ratito por error ya lo habia publicado, faltaba más, pero lo estaba editando mientras tanto para seguir con el post. disculpen...) Ahora si ya está! ;)

Fuente de Alimentación con detallitos :)
Hola como están a los visitantes de este post.... Como lo dije aquí cuelgo el diagrama, pcbs y fotos de la fuente.

Consta de 2 fuentes de alimentación:

- Transformador: de 0 - 24 volt


1era: Tensión ajustable de salida va desde 1.25 a 30 volts
Corriente de Salida 2.2 Amperios aprox.
Buzzer indicador de sobre corriente.
Led indicador de sobre corriente

2da: Tensión ajustable de salida va desde 1.25 a 12 Volts
Corriente de Salida 2.2 Amp aprox.
Cooler fan de 12 volts con leds luminosos azules alrededor del ventilador.


Esquema:



Una fotito:


Otra más ;)



CLICK >>
PARA DESCARGAR EL PCB Y TODA LA INFORMACIÓN NECESARIA
2.2amperes mas 2.2amperes es igual a 4.4amperes
y vos decis que el trafo soporta 3amperes,sorry las matematicas estan mal

#4
Bueno me faltó aclarar,
Si se utiliza una de las dos fuentes, habrán 2.2 Amperios en esa.
Si utilizas las 2 al mismo tiempo, la corriente se repartirá según la carga lo requiera.

Salu2

Salvo la fuente de de 1.25 a 12Volt esa te aguanta hasta 1.5 Amperios.
La otra si hasta 2.2 Amp
