Mini transmisor FM con pocos componentes

Buen dia a todos, he hecho un pequeño supuesta mente mini transmisor FM pero no me funciona lo raro es que vivo en un area donde radios que se escuchan en la Banda AM solo hay una y con ese pequeño circuito que se supones que es un mini transmisor FM se convirtió en un receptor pues en mi radio SONY ICF-18 tengo 8 emisoras de radio en ingles, si alguien del foro pudiera analizar el circuito y podría indicarme que fue lo que paso por que no transmite y porque se convirtió en un receptor.
Imagen 1 diseño original
Imagen 2 Diseño que yo realice
Imagen 3 Después de soldar los componentes
Ahora lo que deseo es mejorar el circuito para integrarlo a la radio para que mejore la recepción de esas radios que se escuchan en la banda AM.


Adjuntos

  • FM Transmiter.jpg
    FM Transmiter.jpg
    71.4 KB · Visitas: 31
  • TRANSMISOR FM.JPG
    TRANSMISOR FM.JPG
    75.5 KB · Visitas: 31
  • 20211112_034211.jpg
    230.5 KB · Visitas: 31
Última edición:

Daniel Lopes

Miembro Geconocido
!Hola caro Don Melvin Garcia , olvide conpletamente ese diseño arriba , ese es mas uno de las millares tonterias que NO funcionan nin a palos y pupulan por la Red Internet!
?Quieres hacer uno ? , mire aca : mini transmissor fm caseiro - Google Search , seguramente hay lo que buscas ( muy sensillo y que anda)
!Saludos!
Att,
Daniel Lopes.

!Hola caro Don Melvin Garcia , olvide conpletamente ese diseño arriba , ese es mas uno de las millares tonterias que NO funcionan nin a palos y pupulan por la Red Internet!
?Quieres hacer uno ? , mire aca : mini transmissor fm caseiro - Google Search , seguramente hay lo que buscas ( muy sensillo y que anda)
!Saludos!
Att,
Daniel Lopes.
En esa búsqueda salio el que yo hice, también hay un vídeo de ese mismo circuito.
www.youtube.com/watch?v=qQSTxtACI6w&list=PL9ZqVNoJkFwEYcl_XSknUFVYzNmIYWQE2&index=2&t=17s
!Hola caro Don Melvin Garcia , olvide conpletamente ese diseño arriba , ese es mas uno de las millares tonterias que NO funcionan nin a palos y pupulan por la Red Internet!
?Quieres hacer uno ? , mire aca : mini transmissor fm caseiro - Google Search , seguramente hay lo que buscas ( muy sensillo y que anda)
!Saludos!
Att,
Daniel Lopes.
Vivo en Guatemala prácticamente en la frontera con mexico y con es circuito pude captar señales de radio AM de honduras, EE.UU y de mexico, al quitarle la corriente al circuito este sigue funcionando por 1 minuto y de ahi dejan de funcionar.

Última edición:

Daniel Lopes

Miembro Geconocido
"Vivo en Guatemala "
Mode "Off-Topic" ON.
Jajajajajjaja , Que mundillo mas pequeño ese , jo estuve en tu Pais en meados de la decada de 90 por 2 veses instalando un conplejo sistema de comunicación de VHF Aeronautico en lo Aeropuerto Internacional "La Aurora".
En ese tienpo jo tenia 20 y pico años de edad , y juntamente con um enginiero responsable por lo diseño y inplementación de todo un nuevo sistema de Radio comunicación VHF entre la Torre de Control y las aeronaves cercanas a el .
Instalamos radios , consoles de operación , cables miles , antenas en una torre de 80 metros de altitud !!!!!
Quede por 2 meses trabajando , fue todo sinplesmente maravilloso , tu pueblo es demasiadamente : gentil , hospitalero , atencioso y muy proactivo!
Saudades de "Pollo Canpero" , sinplesmente riquissima iguaria, Jajajajajjaja !
Bueno ahora mode "Off-Topic" OFF.
Si quieres hacer un mini transmissor de FM puedes esperimentar alguno del enlace que te deje y si quiser puedes elegir uno que le gusta mas y preguntar aca si ese es bueno o no , asi ustedes no pierdes tu precioso tienpo armando un diseño Pavo que NO anda.
!Saludos desde Brasil!

Última edición:
Mode "Off-Topic" ON.
Jajajajajjaja , Que mundillo mas pequeño ese , jo estuve en tu Pais en meados de la decada de 90 por 2 veses instalando un conplejo sistema de comunicación de VHF Aeronautico en lo Aeropuerto Internacional "La Aurora".
En ese tienpo jo tenia 20 y pico años de edad , y juntamente con um enginiero responsable por lo diseño y inplementación de todo un nuevo sistema de Radio comunicación VHF entre la Torre de Control y las aeronaves cercanas a el .
Instalamos radios , consoles de operación , cables miles , antenas en una torre de 80 metros de altitud !!!!!
Quede por 2 meses trabajando , fue todo sinplesmente maravilloso , tu pueblo es demasiadamente : gentil , hospitalero , atencioso y muy proactivo!
Saudades de "Pollo Canpero" , sinplesmente riquissima iguaria, Jajajajajjaja !
Bueno ahora mode "Off-Topic" OFF.
Si quieres hacer un mini transmissor de FM puedes esperimentar alguno del enlace que te deje y si quiser puedes elegir uno que le gusta mas y preguntar aca si ese es bueno o no , asi ustedes no pierdes tu precioso tienpo armando un diseño Pavo que NO anda.
!Saludos desde Brasil!

Gracias, hay muy buenos lugares en Guatemala para visitar, pero como en cualquier país todo va cambiando y la delincuencia ha incrementado en un 200% comparado a los años 90, pero regresando al tema, quiero realizar el siguiente transmisor, espero me pueda orientar pero tengo un problema que acá en Guatemala no hay los transistores BF494 y BD135, cual seria su equivalente?, también podría indicarme que diferencia existe entre condensadores cerámicos y monolíticos y cual es mejor para realizar una radio AM/FM? Gracias.


Adjuntos

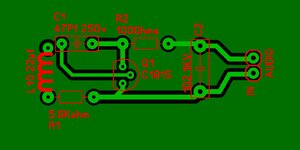

  • Layout.png
    35.9 KB · Visitas: 12

Daniel Lopes

Miembro Geconocido
Gracias hay muy buenos lugares en Guatemala para visitar pero como en cualquier pais todo va cambiando y la delincuencia ha incrementado en un 200% comparado a los años 90, pero regresando al tema quiero realizar el siguiente transmisor espero me pueda orientar pero tengo un problema que acá en Guatemala no hay los transistores BF494 y BD135 cual seria su equivalente, también podría indicarme que diferencia existe entre condensadores cerámicos y monolíticos y cual es mejor para realizar una radio AM/FM gracias.
!Huuuuuum , puedo veer que le gusta escojer diseños "raros" !
? y quetal un diseño mas sensillo aun , mas cierto (justo) para novicios practicar en lo tema , apriender y gañar esperiencia?
Te recomendo comezar por lo basico ( un transistor oscilando y salindo al aire).
!Suerte!

Gracias, hay muy buenos lugares en Guatemala para visitar, pero como en cualquier país todo va cambiando y la delincuencia ha incrementado en un 200% comparado a los años 90, pero regresando al tema, quiero realizar el siguiente transmisor, espero me pueda orientar pero tengo un problema que acá en Guatemala no hay los transistores BF494 y BD135, cual seria su equivalente?, también podría indicarme que diferencia existe entre condensadores cerámicos y monolíticos y cual es mejor para realizar una radio AM/FM? Gracias.
Monoloticos y cerámicos, no son tipos opuestos. Son cosas dirferentes.
Para radio transmisión son buenas las características de los cerámicos.
Monolíticos significa que esta hecho de una sola pieza simple.
La palabra "monolítico" está formada con raíces griegas y significa "que está hecho de una sola piedra". Sus componentes léxicos son: monos (uno, solo, aislado) y lithos (piedra), más el sufijo -ico (relativo a).
Cuando quiera saber el significado etimológico de alguna palabra busque su significado en griego o latín. Siempre le pega cerca.
Ahi comprenderá por ejemplo, que el "trabajo", nunca puede ser placentero ni digno. :LOL: ;)

con es circuito pude captar señales de radio AM de honduras, EE.UU y de mexico
Como puedes captar señales con... UN TRANSMISOR!!!???

Es como querer escuchar musica, y conectar el telefono donde va el parlante y usar de auriculares un microfono electret... 🤷‍♂️

Busca en el foro, que hay muchos circuitos.
Si quieres algo sencillo, busca "microfono espia", o similar.

A ver, sigo sin entender el propósito del hilo, realmente no entiendo que es lo que quiere "Melvin", si quiere transmitir o quiere recibir porque no me entero de nada. Ese circuito, se supone que es un transmisor pero como bien dice Daniel, eso no va a andar ni a patadas y no se como hay gente que se digna a publicar semejante cosa en Internet. No veo nada que pueda "resonar" ni que permita sintonizar el circuito o ajustar la frecuencia. Otra cosa son los enlaces que Daniel ha puesto que, con más o menos estabilidad, van a funcionar.

Veo que dices "Ahora lo que deseo es mejorar el circuito para integrarlo a la radio para que mejore la recepción de esas radios que se escuchan en la banda AM". Si lo que realmente quieres es eso, hay múltiples formas, primero tenemos que diferenciar si lo que quieres escuchar es OC (Onda Corta, de 2 Mhz a 30) o bien Onda Media (OM) 530-1600 kHz.

Para lo primero, te vale un hilo largo, hay muchas formas de hacer antenas para OC que resuenen a diversas frecuencias y tengan una determinada respuesta pero para ese propósito, por ahora, te va a valer, es importante, en ambos casos, estar en un entorno limpio eléctricamente donde no haya maquinaria, ruidos, fuentes conmutadas, etc que provoquen ruido e interferencias. El hilo lo puedes conectar a la misma varilla telescópica.

En OM la cosa cambia ya que lo que hace de antena es el ferrocaptor interno de la radio, hay antenas "loop" para OM que por inducción se acoplan a la misma radio, puedes probar a acercar al receptor a algún elemento metálico como una ventana, un mástil (metálico, no de madera) y la emisora que te llegue débil, mejorará ligeramente su recepción. A mi me ha ido muy bien hasta incluso con mi walkman Aiwa cuya sensibilidad en OM es muy buena. He visto que tu radio es una radio de bolsillo SONY, las radios sony son bastante buenas, en especial, modelos recientes, las de los 90 pecaban de mucha sensibilidad excesiva en FM, con tendencia a sobrecarga y poca selectividad, sin embargo, en OM/OL/OC eran tremendamente soberbias.

PD: Me alegra mucho ver la foto de avatar de Daniel Lopes, sin duda, una persona respetada y querida en el foro.

Última edición:
Alguna vez reparando cosas , independientemente de que equipo se tratara, solía pasar que al colocar la punta del osciloscopio, se escuchara alguna emisora en el parlante que tuviera, pero para nada era una radio, creo que el usuario se refiere a eso. El transmisor no le funciona pero donde pone una antena, puede escuchar alguna emisora. :rolleyes: :unsure: ;)


Dr. Zoidberg

Well-known-Papá Pitufo
Un circuito sacado de un video de youtube, sin cálculos y sin diagrama, y que a simple vista no parece un transmisor de nada....
Hermoso tema para perderlo en el Hades de la moderación !!

PD: seguro que el cochino que hizo ese video es un hindú desesperado por juntar unos biden a cuenta de las visualizaciones de ese video de mie$@#^&%

Alguna vez reparando cosas , independientemente de que equipo se tratara, solía pasar que al colocar la punta del osciloscopio, se escuchara alguna emisora en el parlante que tuviera, pero para nada era una radio, creo que el usuario se refiere a eso. El transmisor no le funciona pero donde pone una antena, puede escuchar alguna emisora. :rolleyes: :unsure: ;)
Eso es correcto al conectar el voltaje de 4v al pequeño circuito el radio que tengo a la par puede captar radios distintas en AM pero con una peculiaridad que solo sintoniza emisora de desde los 53Khz hasta los 100Khz, de ahi en adelante no sale ni una sola radio, estoy a 1000 km de distancia de una radio Hondureña, y radios en ingles que no se de donde son, alguien que tenga experiencia y pueda analizar el circuito y si se puede mejorar para integrarlo a la radio pues no ocupa mucho espacio, subiré un vídeo a youtube para que pueda escuchar se escucha pero muy distorcionado.

Última edición:
Eso es correcto al conectar el voltaje de 4v al pequeño circuito el radio que tengo a la par puede captar radios distintas en AM pero con una peculiaridad que solo sintoniza emisora de desde los 53Khz hasta los 100Khz, de ahi en adelante no sale ni una sola radio, estoy a 1000 km de distancia de una radio Hondureña, y radios en ingles que no se de donde son, alguien que tenga experiencia y pueda analizar el circuito y si se puede mejorar para integrarlo a la radio pues no ocupa mucho espacio, subiré un vídeo a youtube para que pueda escuchar se escucha pero muy distorcionado.
En AM de onda corta, se pueden escuchar emisoras lejanas de otros paises, en otros idiomas, yo escuchaba de niño radios en lenguas orientales y otras de europa. Incluso un noticiero ruso en Castellano.
