PC portátil con placa base Asus X553MA

Buenas,
Llevo ya unos meses con este portátil que me lo dejó un miembro de la familia, ya tiempo atrás lo he reparado varias veces, pero ahora tiene otro problema que no le encuentro la solución.

Al encender la placa sin conectarle nada, solo el procesador soldado y sin RAM, parpadea la luz de de encendido 1 o 2 veces (depende) y se apaga, pensé que podría ser la BIOS y le programé una nueva pero seguía haciendo lo mismo y he terminado poniendo la misma que copie previamente.

Luego he visto que manteniendo pulsado el botón de inicio se mantiene la luz encendida y puedo medir voltajes en las bobinas y hay una que no da voltaje, solo un instante al encender la +1,35V que parece alimentar a la RAM, quité los mosfet asociados a la bobina y parece estar bien así que los volví al poner, también he quitado y sustituido por otro el controlador de dichos mosfet el UP1565PQKF y vuelve a hacer lo mismo, pero lo curioso es que quitado, la luz se mantiene encendida al meterle tensión a la placa con su adaptador y las bobinas tienen tensión excepto la que controla este integrado.

Como si pareciera que hubiese un corto y sin el integrado no, pero he inyectado con una fuente de laboratorio 1V en la linea de 1,35V y no hay prácticamente consumo, otra cosa es que tampoco carga la batería, la luz naranja de batería nunca se enciende y me pierde un poco lo que puede estar pasando.

Hay bastante documentación sobre la placa, adjunto un 7z con esquema interactivo pdf y ROM de BIOS.


Aquí no encuentro donde debe de ir +1,35V


Gracias...


Adjuntos

  • Asus X553MA.7z
    4.3 MB · Visitas: 5
Con la RAM tampoco enciende, pero no debería de apagarse solo sin RAM ¿no? al menos tener los voltajes activo y cargar la batería interna aun sin encender

Si, al ponerle la RAM, se mantiene encendido el led y los voltajes menos el 1,35V

Hay equipos que, sin módulos de RAM, directamente no encienden.
Otros, en cambio, sin módulos de RAM, encienden la pantalla con un mensaje indicando que falta la RAM.
Y hay otros equipos que, sin módulos de RAM, no encienden pantalla, pero el POST da pitidos avisando de esa circunstancia.

Quizás el parpadeo del led de encendido sea esto último, una indicación de que faltan los módulos de RAM.
Eche un vistazo al manual o a la web de Asus.

Última edición:
Veo que estás revisando el Board con OpenBoardView, en consecuencia te sugiero sigas la línea que parte desde S3, hasta los demás puntos que une. En algún punto habrá datos que te permitan comprobar esa medida.

Ya lo estoy midiendo todo con la RAM puesta, Asus parece que no facilita información sobre el estado de los LED.
¿S3 debería haber 3,3V?

Ni las demás empresas facilitan nada. De casualidad que te encontraste BoardView de esa MB, que no tadas se encuentran.

Parece que viene de más atrás a ese chip el problema.

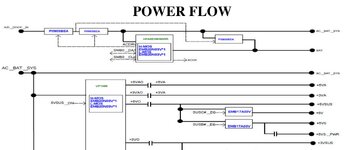

Pero hay cosas que me pierden, en esta imagen UP1589 si lo identifico ¿pero que es HPA02196RGRR?


Vale el datasheet esta en internet pero no lo veía en la búsqueda de Openboardview, ya lo encontré pero buscándolo en la lista de componentes no aparece

Última edición:
Le tienes que añadir la FZ Key en preferencias:

Código:
0x25d8d248  0xe1502405  0x56b5d486  0x69213fe0
0xa22490ec  0x01fdd9fa  0x0681955f  0x0fac202d
0xdac9eeb4  0xf6024aba  0xcd8b4cc6  0x9f307c8e
0x4ab8fad7  0x232f967d  0x5e8666a3  0xde966d4b
0xc64bfb1c  0xea7fb092  0x1a751a7e  0x37e8f0bc
0x3359c8f3  0x969ac22b  0x610f5804  0xd99d10e6
0xc58d54d6  0x1f9aea8b  0x8e388c1a  0xe4f7d2ed
0x3e5da1f6  0xedfe818a  0x7252b016  0xb503a170
0xc4128fb6  0x2c93ceeb  0x53539a6e  0xdacf7668
0x3ab78e52  0x8ee9d815  0x7043f799  0xc6a05dcf
0x727f1da2  0x0dfd983b  0x78c53872  0x00945692

Si gracias lo tenia, es que buscaba en el programa de esquema y no me llevaba a él, el HPA02196RGRR me da el ACOK pasa por un mosfet y parece que llega a 0V al EC, lo que creo que es correcto, pero me he dado cuenta que la bobina asociada al HPA02196RGRR tiene 3V pero no esta funcionando (sin batería puesta) no se si esto es correcto o sin batería no debería funcionar

Ese integrado es un controlador de la alimentación. Controla y conmuta según si recibe desde el cargador o la batería, o sea, si el cargador está conectado, pone a cargar la batería. De otra forma conecta la batería a la MB.

Le tienes que añadir la FZ Key en preferencias:

Código:
0x25d8d248  0xe1502405  0x56b5d486  0x69213fe0
0xa22490ec  0x01fdd9fa  0x0681955f  0x0fac202d
0xdac9eeb4  0xf6024aba  0xcd8b4cc6  0x9f307c8e
0x4ab8fad7  0x232f967d  0x5e8666a3  0xde966d4b
0xc64bfb1c  0xea7fb092  0x1a751a7e  0x37e8f0bc
0x3359c8f3  0x969ac22b  0x610f5804  0xd99d10e6
0xc58d54d6  0x1f9aea8b  0x8e388c1a  0xe4f7d2ed
0x3e5da1f6  0xedfe818a  0x7252b016  0xb503a170
0xc4128fb6  0x2c93ceeb  0x53539a6e  0xdacf7668
0x3ab78e52  0x8ee9d815  0x7043f799  0xc6a05dcf
0x727f1da2  0x0dfd983b  0x78c53872  0x00945692

Te agradezco me aclares con más detalle, esto de la FZ key. Anduve mirando la solución en la página de OpenBoardView, pero no logré entender lo que plantean.

P.D.: Ya resolví lo de la FZ Key y, ya tengo vista del BoardView de tu MB.

Agradecido de todas formas...

Última edición:
El caso es que, el .pdf no es un esquema, solo te muestra la secuencia de encendido, el flujo de encendido y las imágenes del final. que señalan algunos puntos de chequeo.

Si la máquina funciona con la batería cargad a, solo deberías revisar la sección de alimentación y carga: PIN de Carga J6001/J6003, las pistas y soldaduras de la MB en ese sitio y hasta las bobinas PL6000/PL6001/PL6002, siguiendo las pistas hasta los MOS-FET PQ8801/PQ8802 verificando que estos se encuentren en buen estado.

Si no va con la batería pues, deberás revisar desde el conector J6002, pistas hasta los PT600~PT6002, MOS_FET PQ8803, PR8821 y pistas asociadas.

Para ello te sugiero levantes el diagrama, con ayuda del BoardView y te puedas dar cuenta de cómo está construido.

El diagrama no aparece en Internet. Lo deberás trazar a punta de lápiz.

El HPA02196 está representado como PU8800. Con ayuda del Data-Sheet puedes reducir el tiempo de trazado del diagrama.

Revisa pistas y soldaduras, posibles fusibles y toda la circuitería asociada al PU8800, que parece ser el encargado de distribuir los diversos tipos de alimentación - AC, BAT, CHGer - según la situción.
