Pequeño amplificador a transistor

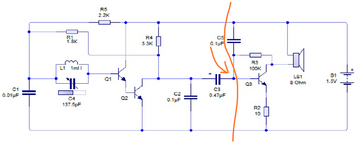

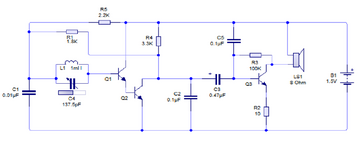

Hola a todos. Quería consultar por algún circuito amplificador simple a transistores que funcione bien entre 1.5 y 3V para poder ponerle un altavoz a esta pequeña radio a transistor que armé... El problema es obtener una buena ganancia y resistencia de entrada muy alta...


Adjuntos

  • FYMON7DJ4YFVGI2.png
    48.3 KB · Visitas: 29
Gracias! Pero desgraciadamente acá es difícil de conseguir... Con transistores estándar es muy complicado?
Acá de reciclaje tengo por ejemplo el a1015 pnp y c3198 npn
El lm386 podría andar? No se si en una tensión tan baja... Creo que viene para 4v en adelante...


DOSMETROS

High 2m Modereitor
Si sirve el LM386 , en el datasheet tiene varias configuraciones de ganancia , una creo que es de 200 . . . pero es de 4 V , por eso el TDA2822 que arranca en 1,8V

Fijate "diagrama pre de micrófono a transistor" ;)

Ahora buscando como tda me apareció el 2822 jaja. Lo buscaba como lm... Una última duda... Se pueden conectar las dos entradas y salidas juntas en paralelo para hacerlo mono o es una locura? Sino lo uso con un solo canal y ya esta jaja

Mejor en vez de paralelo, usa en puente, asi obtienes mas potencia, peeeero ojo con la impedancia,que es el doble de lo que soportan cada salida. Y la corriente tambien se dispara, pero...

Habra que probar con un parlante de 16 Ohm que tengo. Lástima que entre todo el reciclaje electrónico que tengo no hay ninguno de esos... :/ Y comparado a un lm386 es mucho más caro acá.

Buscando así encontré esta misma radio... Era de las pocas a tan baja tensión... Buscaba un circuito así para hacerlo a pilas portátil...
Pero pensando podría usar una batería de litio que entrega casi 4v incluso descargada... Pero para bajarle la tensión vi que usan diodos en serie... Se puede esto?
Ahí se aprecia lo que decía...


Adjuntos

  • Screenshot_2021-07-20-14-42-17-848_com.google.android.youtube.jpg
    69.5 KB · Visitas: 13
Última edición:
Los componentes utilizados soportan tranquilamente ese voltaje, NO es necesario ese tipo de adaptaciones.
Dependiendo del tipo de diodo, puedes tener caidas de diferentes voltajes, como el 1N4007, que tiene 0,7V.
Una cosa. Estas usando una salida en clase A!!!. Si no te dura mucho la carga de la pila, ya sabes por donde viene el consumo.
Otra cosa es que no me gusta que el parlante esté con corriente el 100% del tiempo. Podrias intercalar en serie con el parlante un capacitor

Bueno... Es que armé el circuito que subí al principio de la publicación con transistores c3198 y lo probé con una batería 18650 y parece que saturaba o algo así porque no se escuchaba nada... Pero con una pila si por eso la consulta...
Da una potencia bajisima... Tanto podrá gastar? Habrá que probarlo un buen tiempo... No se si eso se puede medir con el tester jaja

Última edición:
A tan bajo voltaje, no creo que sea apreciable, pero es a tener en cuenta.
Medir, puedes usar el tester en escala de mA, quizas empezar por el de 200mA e ir bajando la escala, segun corresponda.
El 2SC3198, parece tener las mismas (o similares) caracteristicas de un BC548. Quizas la diferencia de voltajes, la ganancia se disparó, tendrias que recalcular eso.

Buenas... Estaba esperando que me llegara un lm386 para probar ya que el tda2822 era mucho más caro. Y ahora me surgió otro problema... Resulta que al conectarlo se escucha muy bajo... Sin embargo lo probé con la salida de mi celular y incluso al mínimo se escucha fuerte...
Probando un poco más si le pongo un capacitor de 100nf entre la salida de la radio y la entrada del ampli con una resistencia en paralelo si se escucha más fuerte... No entiendo porque pasa eso...


DOSMETROS

High 2m Modereitor
La salida del celular tiene 3 Volts pico a pico , la salida del detector de la radio solo algunos miliVolts , lo otro que estás haciendo probablemente sea "realimentación positiva" aumenta el volumen e introduce distorsión (y)


DOSMETROS

High 2m Modereitor
Aqui un par de soluciones :


Aquí un tema específico :


Aquí lo que dice el datasheet (a traducirlo) :

gain-lm386-png.173327


Aquí para entretenerte ! :

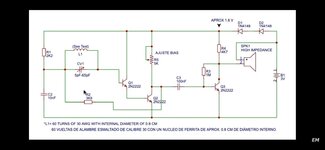

Bueno después de leer todo esto me di cuenta que estoy dándole la máxima ganancia posible (200) tal como pensaba habiendo leído el datasheet y habiendo armado el circuito que dejo acá abajo... Pero sin capacitor de 100nf entre el pin tres y la salida de la radio y una resistencia de 10k entre este mismo pin y masa no hay caso no anda... El problema es que así distorsiona un disparate... :mad: ya no se que más hacerle...


DOSMETROS

High 2m Modereitor
No viste el primer post que te recomendé ?

Aqui un par de soluciones :


Lo último que se me ocurre es eliminar el último transistor y conectar acá
Pata uno a masa con resistencia de 3.3ohm y capacitor de 100uf?
Mañana ni bien tenga un ratito pruebo eso y comunico los resultados... Gracias!


Adjuntos

  • IMG_20210726_235010.png
    98.5 KB · Visitas: 6
Última edición:
