Problema midiendo corriente con integrado ACS712

#1
saludos!!

quiero usar el sensor de corriente ACS712 que soporta hasta 30A, sin embargo el chip viene en formato SOIC, es decir de montaje superficial.

esto significa que para hacerle pasar 30A debo usar trazas en la PCB muy anchas.

hay en la web muchas paginas que me calculan el ancho, pero al final toda la corriente tiene que entrar por una patitas muy delgadas.

donde hay ejemplos de trazas de PCB para corrientes altas?

gracias!

#2
#4
Hola a todos, recientemente me compre 2 plaquitas de este integrado, que en teoria es una excelente alternativa para medir corriente sin cargar el circuito, ya que es un chip de efecto Hall. En todos lados se muestra que es llegar y usar, tengo la version de hasta 5 A, que tiene una resolucion de 185 [mV/A].
La cosa es que cuando hago la prueba y mido las corrientes, no me coincide la teoria con la practica, al parecer para corrientes menores de 1 ampere no es muy preciso. Alguien lo ha usado??
Saludos

#5
Algo que no hace la malloria, el fabricante es Allegro Microelectronic, seguro nunca te tomaste la molestia de bajar la hoja de datos, en su página, hay un monton info incluyendo las famosas FAQ que o casualidad haban de tu problema......
Te tomas la molestia de bajar la información y entrar a su website, pone el producto en tu buscador y te lleva a la pagina...

#6
Gracias compañero, siempre tan atento al foro, se agradece. Voy a revisar NUEVAMENTE el datasheet, ya que si me tome la molestia de hacer todo lo que dijiste, nada mas que no me fije en los FAQ's.
Lo de "nunca te tomaste la molestia..." estaba de mas, pero agradezco tu respuesta. Saludos!

#7

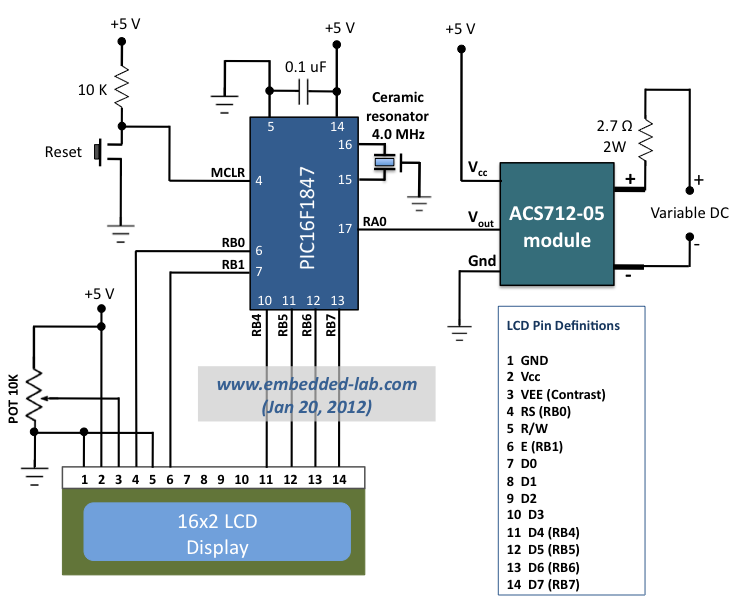

para mi personalmente prefiero un shunt porque a largo plazo no se estropeara como si lo hará el IC y como veo que lo conectas a un pic si te lo montas bien, tendrá la misma precisión que el integrado...o mas porque yo lo suelo usar mucho para mediciones incluso de menos de un miliamperio...con precicion,solo hay que usar un shunt adecuado el de la foto cuesta 4 dolares y es para 5A

PD: y buen royooo a todos,al fin y al cabo pandacba se ha ganado el respeto y el derecho a tirarnos de las horejas con su ayuda desinteresada...animo y suerte.
