Problemo con connectores jack.

Hola a todos!

He encontrado este preamplificador patrón para el bajo, pero tengo un poco de problema para entender los conectores de jack de entrada.
Se puede explicar más sencillamente para que yo pueda terminar mi PCB.

Gracias!


Adjuntos

  • elk_vkb135.jpg
    64.8 KB · Visitas: 25

DOSMETROS

High 2m Modereitor

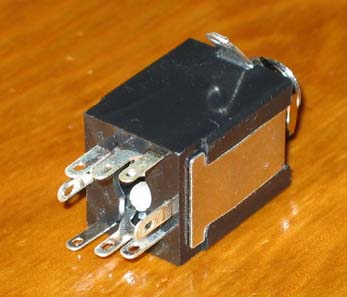

Tenés que comprar éste Jack estereo con corte, trae impresos los numeritos ;) :



El segundo es un Jack mono común y corriente

Hola a todos!

¿Puede confirmar los potenciómetros de acción en el diagrama.

250 KB => aguda
250 KA => medio
50 KB => Bajo

Gracias!


Adjuntos

  • VKB - 135.jpg
    VKB - 135.jpg
    65 KB · Visitas: 1
