Radio no enciende

El amperaje fusible en el cable de cuantos amperios deb ría ser?
Foto fusible térmico transfor


Adjuntos

  • IMG_20211031_163133.jpg
    216.6 KB · Visitas: 29
Última edición:
Ahí lo dice:
250V
1A
115°

Aún que para un transformador de 9Vac, uno común de 500mA debería andar.
Pero hay que ver por qué calentó.
Si tenés algún otro cacharro con un transformador de 220Vac - 9Vac, mejor cámbialo.

No te pongas a renegar con ese que ya se calentó y no sabes si tiene espiras en corto internamente.

Otras opciónes, si no querés usar transformador:

Una batería de 9Vcc.

Una fuente china barata de 12Vcc y lo regulas con un 7809.

O una fuente china barata de 9Vcc🤣

Al final he desmontado el transformador, y el primario voy a ponerle el fusible térmico, la pregunta es como soldar sin que se derrita el cable porque es muy fino y otra pregunta le ponen algún tipo de pegamento o barniz para que no se mueva? A parte de la cinta aislante.Y en las planchas del núcleo que pegamento lleva?


Pinchavalvulas

Well-Unknown member
El cable no se derrite, lo que sí tienes que tener cuidado de no calentar demasiado el fusible térmico o se abrirá.
Calienta primero el cable para que se quite el barníz y luego lo estañas. Así será más fácil y si sujetas la pata del fusible con pinza metálica o alicate fino, ayudas a disipar un poco de calor.
.Y en las planchas del núcleo que pegamento lleva?
O sea que has desmontado todo..
Las chapas quedan pegadas al sumergir el transformador en barniz.

Pero es barniz normal de pintar puertas? No es inflamable? Hola a todos
Entonces el transformador le pongo uno de 500 mA? O de cuánto?


Pinchavalvulas

Well-Unknown member
No.. Barniz con alto grado de aislación y resistente a altas temperaturas.

No te puedo decir dónde conseguirlo porque nunca lo he usado. Puedes preguntar en tiendas de pintura o almacenes dedicados a material eléctrico.

Medí las patas del enchufe directamente, seguro que el primario está cortado si tenes una resistencia mayor a 300 Ohms , el primario está cortado debes reemplazarlos, si, con 500 mA está bien para una radio.

OJO... El transformador que se ve, en la primera imagen, no llega tan siquiera a 150 mA.

Como ya lo has desmontado, dinos el tamaño de la sección central del núcleo.

Hola amigos, siguiendo con la reparación de esta radio,le cambié el transformador y se oye sonido pero bastante bajo pero no coge ninguna emisora.Si toco el potenciómetro del volumen con algo metálico aumenta el volumen (al darle a la rueda no) pero no se oye ninguna emisora.Que avería puede ser?Gracias a todos.

Por lo pronto, el potenciometro puede estar cortado en algun lado, si al menos reproduce ruido blanco (ruido de lluvia o emisora no sintonizada), puedes optar por obviar por ahora el potenciometro o por reemplazarlo.

Lo de las emisoras, habria que ver que las bobinas no se hayan movido, o algun preset o trimmer lo mismo. Si vas a tocar algo de esto, dejar marcado con exactitud dónde estaba, y usa un destornillador plastico o especial para ajuste (tiene solo la punta metalica, el resto es plastico), esto es así, porque el propio cuerpo y/o metales externos suelen inteoducir interferencias, desviando la calibracion.

El tandem (el coso cuadrado que sintoniza) es un capacitor variable, y al no estar hermeticamente sellado, suele entrar polvillo, pero te recomiendo no tocarlo por ahora, dejalo a lo ultimisimo...

Hola amigos, siguiendo con la reparación de esta radio,le cambié el transformador y se oye sonido pero bastante bajo pero no coge ninguna emisora.Si toco el potenciómetro del volumen con algo metálico aumenta el volumen (al darle a la rueda no) pero no se oye ninguna emisora.Que avería puede ser?Gracias a todos.
Una radio de AM esta formada por 2 grandes partes, donde el potenciómetro de volumen separa a ambas.
Después del potenciómetro comienza o se emplaza, el amplificador de audio que al parecer funciona.
Antes del potenciómetro, se encuentra la radio propiamente dicha, que está formada por 4 grande partes :
1- oscilador local
2- mesclador y/o amplificador de RF
3- Amplificador de FI
4- detector y CAS

Las sospechosas serian la 1,2 o 3

La otra posibilidad es que, NO HAYA ninguna emisora AM cerca. :unsure: :rolleyes:
Viendo que se ha tomado desde el mes de Abril hasta ahora, para reflexionar sobre éste asunto, quizas pueda hacerla funcionar ahora.


Pinchavalvulas

Well-Unknown member
Cuando dices "se oye el sonido, pero no coge ninguna emisora" ¿te refieres a que hay zumbido de fondo sin sonido (audio)?

Lo primero para descartar (bueno, lo primero que tenías que haber hecho es probar la radio antes de cambiar el transformador) es probar la etapa de amplificación de BF., es decir, inyectar señal en el potenciómetro para descartar el amplificador y comprobar la calidad del audio.
Antes de nada toca con el dedo en la patilla central del potenciómetro, a ver que pasa.

Al tocar con el dedo el potenciómetro aumenta el sonido mucho, y también si toco con algo metálico.He medido en continua la pata 8 (VCC) y la 10 (gnd) y marca voltaje del integrado de sonido.Gracias a todos por los sabios consejos.
Rectifico 8 gnd y 10 VCC.


Pinchavalvulas

Well-Unknown member
Bueno, eso significa que la etapa final funciona. Ahora hay que ir comprobando el circuito hacia atrás.
Estaría bien tener esquema. Busca el datasheet (hoja de datos) del circuito integrado grande, el de la parte de sintonía y súbela aquí.

Ayudaría ver fotos enfocadas de la placa entera, por el lado componentes y lado soldaduras. Y una foto del frontal.

Veo conmutadores rotatorios, imagino que para conmutar varias bandas de radio y entrada auxiliar.

Adjunto fotos

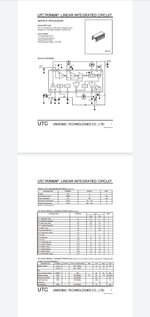

Características del integrado

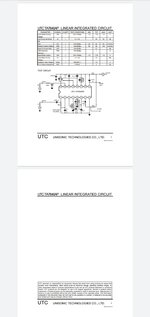

Características del integrado


Adjuntos

  • IMG_20220818_194802.jpg
    259.1 KB · Visitas: 20
  • IMG_20220721_181335.jpg
    289.2 KB · Visitas: 19
  • IMG_20211019_155217.jpg
    308.5 KB · Visitas: 19
  • IMG_20211019_155226.jpg
    272.1 KB · Visitas: 20
  • IMG_20220721_181351.jpg
    314.8 KB · Visitas: 19
  • IMG_20220721_181338.jpg
    305.5 KB · Visitas: 21
  • IMG_20220721_181344_1.jpg
    306.9 KB · Visitas: 25
  • Screenshot_2022-08-19-17-22-12-991_com.google.android.apps.docs.jpg
    239.1 KB · Visitas: 26
  • Screenshot_2022-08-19-17-22-22-857_com.google.android.apps.docs.jpg
    185.8 KB · Visitas: 26
Última edición:
Las imagenes de PCBs deben tomarse con luz natural (Sin Flash) y con aproximación Macro, si se toman con celular, debe agregarse una lente delante delojo de la cámara.
En la última imagen logró una buena toma.
En todo caso indiquenos los componentes que lleva, para tratar de ubicar un diagrama similar.
