Hola, quisiera la ayuda de sus conocimiento.

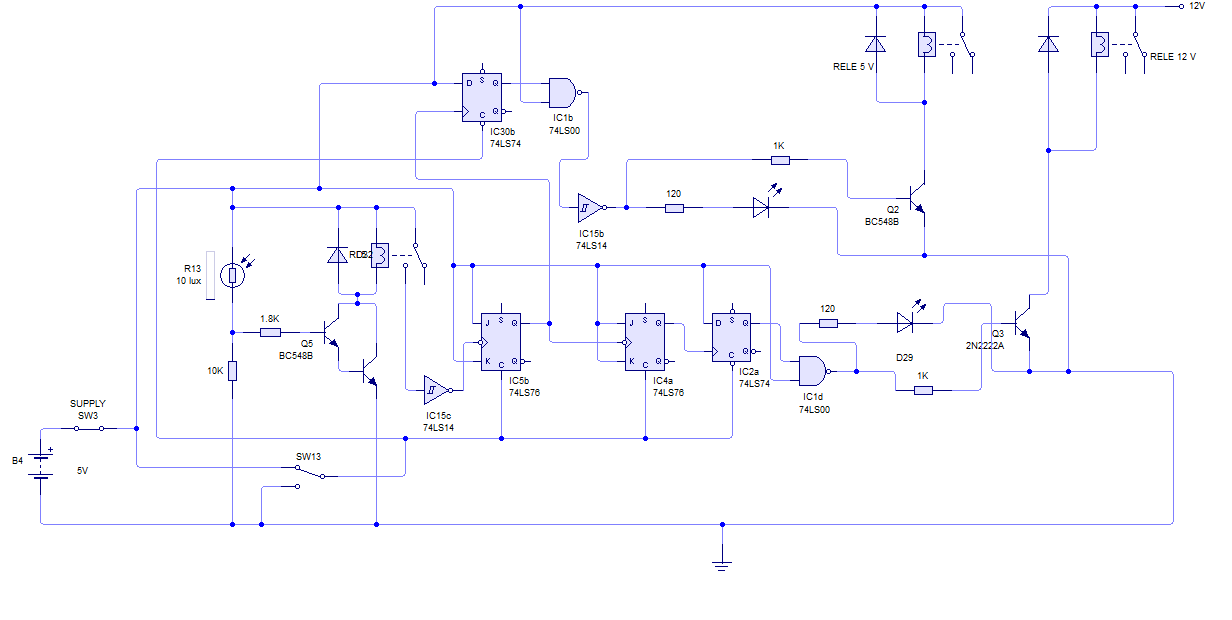

Les envio el sgte esquema.
Resulta que el 2do relé (rele de 5V) no conmuta al recibir el primer pulso, sin embargo su led indicador se enciende. le eh cambiado la resistencia de base por uno menor y por uno mayor respectivamente, pero sigue igual y la revisé con el tester en prueba de diodos y está bien.
¿Qué podría estar mal?....
Mi segunda duda es que en la prueba real los pulsos de cloc los estoy simulando con un switch a través de un timer 555 y este al circuito. Pero cuando mando el 1er pulso se activan los 2 ultimos leds indicadores conmutando el último relé, ya que el último relé debia conmutar en el segundo pulso. Sin embargo me suele pasar aveces, puesto que otras veces si lo hace en el 2do
estaré mandando falso contacto??
y último
Porque yo lo probé con los mismos componentes cambiando y alimentando a 12v con otro relé de 12, pero todo el circuito dejó de funcionar cuando hize eso...
PD: para cada relé en la prueba se conecto con un diodo de proteccion.
El circuito si funciona en el programa en el que lo hice.
Gracias, me sería de mucha satisfacción su ayuda.
Clic aki para AGRANDAR LA IMAGEN >> AQUÍ
Les envio el sgte esquema.

Toda prueba del circuito fue hecho realmente en el protoboard, y use en todos los casos reles de 5v (mi consulta sale de ahi)
Resulta que el 2do relé (rele de 5V) no conmuta al recibir el primer pulso, sin embargo su led indicador se enciende. le eh cambiado la resistencia de base por uno menor y por uno mayor respectivamente, pero sigue igual y la revisé con el tester en prueba de diodos y está bien.
¿Qué podría estar mal?....
Mi segunda duda es que en la prueba real los pulsos de cloc los estoy simulando con un switch a través de un timer 555 y este al circuito. Pero cuando mando el 1er pulso se activan los 2 ultimos leds indicadores conmutando el último relé, ya que el último relé debia conmutar en el segundo pulso. Sin embargo me suele pasar aveces, puesto que otras veces si lo hace en el 2do
estaré mandando falso contacto??
y último
, para el último relé que resistencia y que transistor uso para conmutarlo??. ... (de preferencia usaré el 2n2222A, mi duda estaría en la resistencia de base)como está en la foto
Porque yo lo probé con los mismos componentes cambiando y alimentando a 12v con otro relé de 12, pero todo el circuito dejó de funcionar cuando hize eso...
PD: para cada relé en la prueba se conecto con un diodo de proteccion.
El circuito si funciona en el programa en el que lo hice.
Gracias, me sería de mucha satisfacción su ayuda.
Clic aki para AGRANDAR LA IMAGEN >> AQUÍ
