¿Como funciona este interruptor crepuscular?

#22
Hola quetal me gustaria saber si podrian resolver una duda con este esquematico
que no entiendo como va conectado el diodo y el rele espero que me ayuden :)


Adjuntos

DOSMETROS

High 2m Modereitor
#23
El rectangulo con una barra atravesada que dice RELÉ , representa las conecciones de la bobina del mismo.

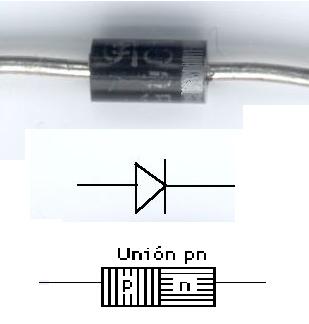

El díodo es para evitar transitorios del relé que quemen al transistor


Puede ser un 1N4007



#26
hola a todos
He intentado hacer este esquema en el cocodrile y no se por que no me sale se me rompe el transistor y el diodo no se por que si me sebriais decir por que ?
Gracias de ante mano
instale un diodo en paralelo con la bobina del rele ,para amortiguar el impulso que se produce cuando el transistor conduce.
