👽 Debate esotérico sobre tensión de condensadores serie + resistencias en paralelo . . .

[Daniel Lopes]

Es facil de si saper , basta medir lo arreglo con lo auxilio de un murtimetro que tenga la función de medir capacitores , pero , !OJO al Piojo! , NO si olvide de antes descargar los capacitores o encorres en lo riesgo de mandar tu murtimetro a una vida mejor (R.I.P.).
!Saludos!



[Axel31]

Lo que si se suma en serie son los voltajes individuales de funcionamiento de los condensadores
V1 + V2= VTotal equivalente que soporta el conjunto.



[Daniel Lopes]

Correcto , pero sienpre es altamente saudavel no olvidar de los resistores de ecualización para garantir misma tensión entre los capacitores que conpoen la série.



[Meta]

Entendido.

Si pongo 10 KV.

¿Cómo sabes que son 14 KV?

En cuanto a las resistencias. Será en serie.

¿Cómo sabes el valor óhmivi para ponerlas?



[Axel31]

Creo que se refiere a que hay que dejar un margen de seguridad, en cuanto al voltaje. Si van a funcionar a 10 kV, que la suma de voltajes sea mayor, 13 kV,14 kV. Eso ya depende de los condensadores que compres.

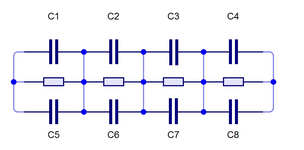

Las resistencias, si, van en serie, tal que así:
No sé decirte un valor. A ver si algún compañero te ayuda con ese dato.



[DJ T3]

Si pongo 10 KV.

¿Cómo sabes que son 14 KV?

No es que sea exacto, sino que...

hay que dejar un margen de seguridad, en cuanto al voltaje

En cuanto a las resistencias. Será en serie.

¿Cómo sabes el valor óhmivi para ponerlas?

En esto no sabria yo, pero teniendo en cuenta los voltajes, tendrias que tener presente no solo el valor óhmico sino el de potencia y posible aislación, quizás incluso varias en serie para llegar al valor, pero procurando evitar que sale la chispa de una resistencia a la otra...


Se calcula que aproximadamente cada 1 cm de chispa, son 10000V, pero varia segun humedad y otras cosas



[Axel31]

¿Alguien sabe qué valores de resistencias usar?. El voltaje que va a tener el conjunto de condensadores/resistencias es muy alto, 10 kV



[DOSMETROS]

Una fuente de 10 kV en general solo podrá suministrar unos pocos miliampers . . habría que sacar la cuenta pero podría andar en 10 MOhms cada una (resistencias para alta tensión)



[Axel31]

Algo así;

https://es.aliexpress.com/i/2044972062.html



[DOSMETROS]

Claro , suponiendo una resistencia de 10 MOhms de 1/8 de Watt sometida a 10 kV , es muy probable haga arco por fuera entre los alambres ¿Capishe?



[Axel31]

¿Y cómo se puede evitar eso? Serían 4 en serie:



[DOSMETROS]

Tiene que ser mas larga , por eso se suele usar de 1 o de 2 Watts aunque sobre potencia a lo bestia.

Fijate que en algunas resistencias internamente espiraladas , se suele hacer arco entre espirales por debajo de la pintura



[Axel31]

Bueno eso ya se lo busca el creador del hilo. Aquí le estamos dando información



[Dr. Zoidberg]

Tiene que ser mas larga , por eso se suele usar de 1 o de 2 Watts aunque sobre potencia a lo bestia.

Podés usar 5 resistencias de 1/8W 2M2 en serie en lugar de una sola de 10M. De esa forma tenés el largo físico multiplicado por 5 y la tensión sobre cada resistencia igual a la total dividida por 5 --> minga!!! que va saltar un arco....



[DOSMETROS]

Si si , las dos opciones con tal de separar



[Daniel Lopes]

Hola a todos , tengo una preguntonta : ? lo bendicto resistor de 10Mohmios no si queda en paralelo con cada capacitor de modo a ayudar en la ecualización de tensión entre todos lo capacitores enpleyados ?
Si si asi creo que NO hay 10kV entre su terminales y portanto no hay peligro de arcos voltaicos internos a el.
!Saludos!

"Una fuente de 10 kV en general solo podrá suministrar unos pocos miliampers"

Bueno , eso ya depende del transformador y de los diodos rectificadores ( si es que hay) .



[Axel31]

Son 4 resistencias en serie, Daniel



[Daniel Lopes]

Entonses puden sener cada una de 2,2 Mohmios por la major potenzia disponible en lo mercado especializado local.
La tensión por cada una ronda los 2,5kV .
La idea es eculizar las tensiones entre cada capacitor lo mejor possible , y aun de bonus descargar los capacitores cuando lo engendro es desligado ( tanbien conocido como "resistor bleeder") .



[J2C]

Entonses puden sener cada una de 2,2 Mohmios por la major potenzia disponible en lo mercado especializado local.
La tensión por cada una ronda los 2,5kV .

Y no estoy seguro dado que @Meta ha dado casi nada de información respecto de la corriente que tiene esa fuente.

Se debe calcular todo teniendo en cuenta la tensión, corriente y potencia a ser disipada.

Personalmente no arriesgaría ningún valor sin conocer más detalles del sistema donde sería usada esa configuración.



Salu2.-


P.D.: Es mi opinión personal, todo el resto es escribir por escribir en base a suposiciones que seguramente estarán demasiado equivocadas. (En otro lenguaje poner primero en movimiento el cerebro y no los dedos para escribir en el Foro)



[Daniel Lopes]

En mi post#13 jo pregunte donde ese capacitor ( o arreglo de capacitores) serian enpleyados ( cual serias su función) , pero lo consultante si olvido de responder.
Asi si queda mas dificil aun solver su "enquietudes" .
!Saludos!
